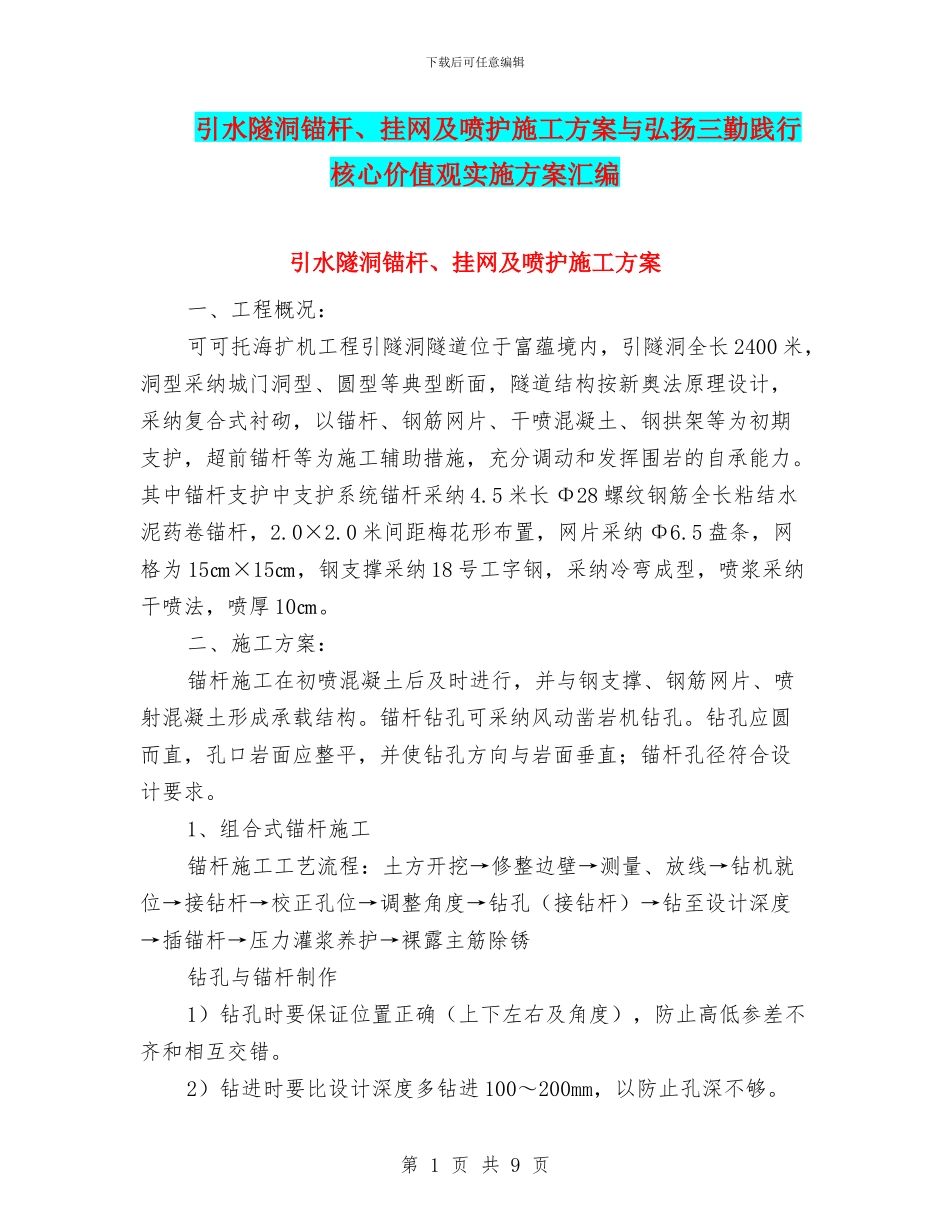

下载后可任意编辑引水隧洞锚杆、挂网及喷护施工方案与弘扬三勤践行核心价值观实施方案汇编引水隧洞锚杆、挂网及喷护施工方案一、工程概况：可可托海扩机工程引隧洞隧道位于富蕴境内，引隧洞全长 2400 米，洞型采纳城门洞型、圆型等典型断面，隧道结构按新奥法原理设计，采纳复合式衬砌，以锚杆、钢筋网片、干喷混凝土、钢拱架等为初期支护，超前锚杆等为施工辅助措施，充分调动和发挥围岩的自承能力
其中锚杆支护中支护系统锚杆采纳 4
5 米长 Φ28 螺纹钢筋全长粘结水泥药卷锚杆，2
0 米间距梅花形布置，网片采纳 Φ6
5 盘条，网格为 15㎝×15㎝，钢支撑采纳 18 号工字钢，采纳冷弯成型，喷浆采纳干喷法，喷厚 10㎝
二、施工方案：锚杆施工在初喷混凝土后及时进行，并与钢支撑、钢筋网片、喷射混凝土形成承载结构
锚杆钻孔可采纳风动凿岩机钻孔
钻孔应圆而直，孔口岩面应整平，并使钻孔方向与岩面垂直；锚杆孔径符合设计要求
1、组合式锚杆施工锚杆施工工艺流程：土方开挖→修整边壁→测量、放线→钻机就位→接钻杆→校正孔位→调整角度→钻孔（接钻杆）→钻至设计深度→插锚杆→压力灌浆养护→裸露主筋除锈钻孔与锚杆制作1）钻孔时要保证位置正确（上下左右及角度），防止高低参差不齐和相互交错
2）钻进时要比设计深度多钻进 100～200mm，以防止孔深不够
第 1 页 共 9 页下载后可任意编辑3）锚杆应由专人制作，接长应采纳直螺纹对接，为使锚杆置于钻孔的中心
4）药卷锚杆采纳先钻孔后下锚杆法施工，待喷射砼封闭岩面后，根据设计的范围内布设药卷锚杆，根据布孔位置用风动凿岩钻机先钻孔，使用高压风清孔，5）安设药卷，药包随用随泡
药包浸水前，先在其端头扎两个透气孔，然后竖直浸入水中约 1～2 分钟，待不冒气泡时，取出药包，按计算数量逐个依次装入孔内，第一节药包用木棍捅到孔底，装入药包到 2/3 孔深，再将锚杆插入，并
