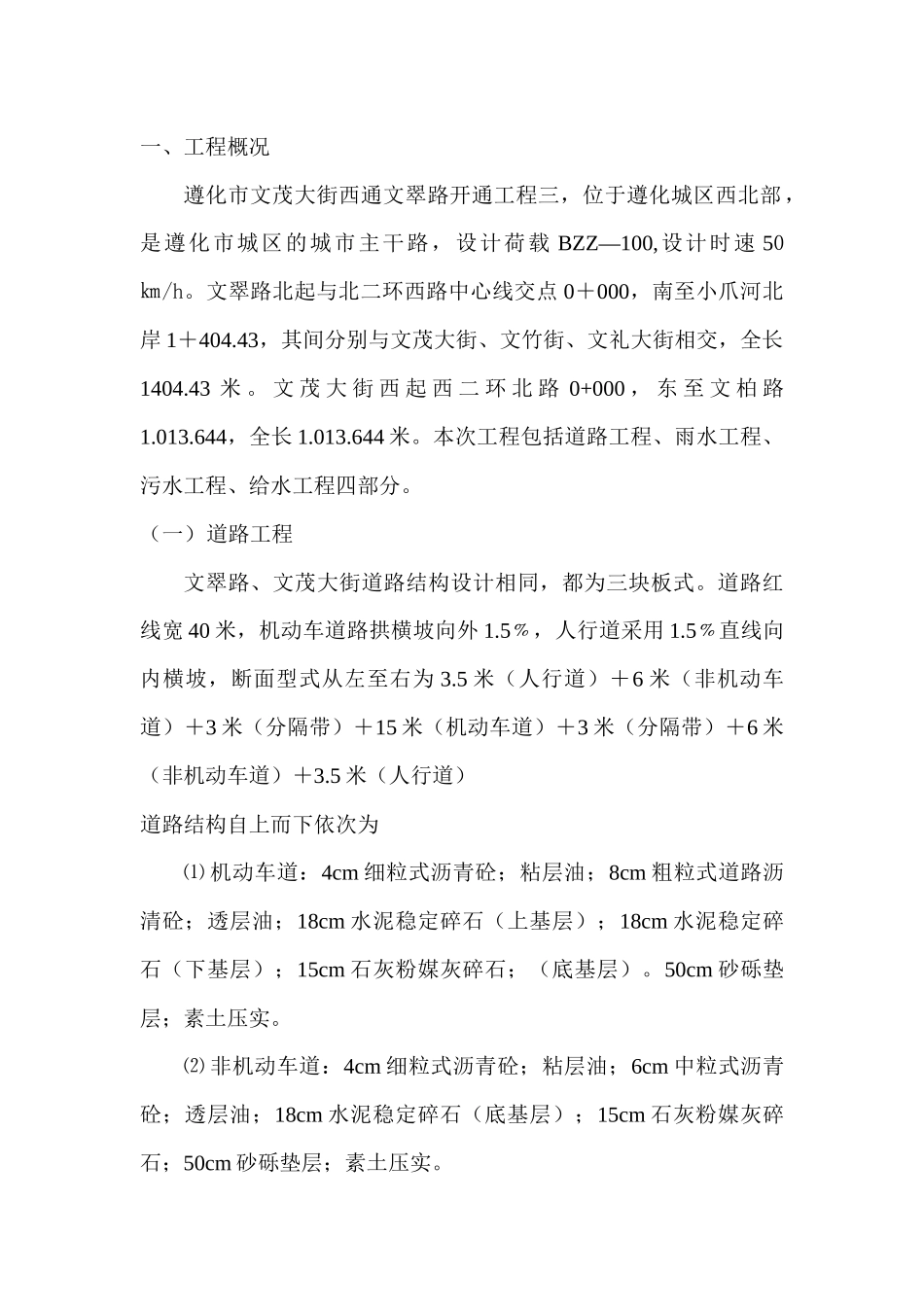

一、工程概况遵化市文茂大街西通文翠路开通工程三，位于遵化城区西北部，是遵化市城区的城市主干路，设计荷载 BZZ—100,设计时速 50㎞/h。文翠路北起与北二环西路中心线交点 0＋000，南至小爪河北岸 1＋404.43，其间分别与文茂大街、文竹街、文礼大街相交，全长1404.43 米 。 文 茂 大 街 西 起 西 二 环 北 路 0+000 ， 东 至 文 柏 路1.013.644，全长 1.013.644 米。本次工程包括道路工程、雨水工程、污水工程、给水工程四部分。（一）道路工程文翠路、文茂大街道路结构设计相同，都为三块板式。道路红线宽 40 米，机动车道路拱横坡向外 1.5﹪，人行道采用 1.5﹪直线向内横坡，断面型式从左至右为 3.5 米（人行道）＋6 米（非机动车道）＋3 米（分隔带）＋15 米（机动车道）＋3 米（分隔带）＋6 米（非机动车道）＋3.5 米（人行道）道路结构自上而下依次为⑴ 机动车道：4cm 细粒式沥青砼；粘层油；8cm 粗粒式道路沥清砼；透层油；18cm 水泥稳定碎石（上基层）；18cm 水泥稳定碎石（下基层）；15cm 石灰粉媒灰碎石；（底基层）。50cm 砂砾垫层；素土压实。⑵ 非机动车道：4cm 细粒式沥青砼；粘层油；6cm 中粒式沥青砼；透层油；18cm 水泥稳定碎石（底基层）；15cm 石灰粉媒灰碎石；50cm 砂砾垫层；素土压实。⑶ 人行道：6cm 彩色环保砖；2cm 水泥砂浆；12cm 水泥砼基层，素土夯实。（二）雨水工程文翠路雨水管道工程分两段布置，以文茂大街为界，文茂大街以北的雨水管道自北向南布置，接入文茂大街新设计雨水管道；文茂大街以南的雨水管道自北向南接入文翠路上的 D800 现状排水管中，雨水管道规格为 D600－800。Ⅱ级钢筋混凝土承插管材，橡胶圈接口，砂石基础，总长度 2378.238m，管线位于道路中心线两侧13.5m，检查井为砖砌。文茂大街雨水管道从道路桩号 0＋793.676 向西布置，以东利用现状雨水管，全长 1531.078m，管道位于中心线两侧 13.5 m，新铺设雨水管道选用 D800－1000。Ⅱ级钢筋混凝土承插管材，橡胶圈接口，砂石基础。（三）污水工程文翠路污水管道以文茂大街为界分两段布置，文茂大街以北的污水管道自北向南接入文茂大街上的规划污水管道中，最后排入西二环北路上的现状污水管中；文茂大街以南的污水管道自北向南临时排入最南端的小爪河，污水管道规格为 D400 螺旋缠绕 PVC-U 管材，承插橡胶圈接口，10cm 砂垫层基础，管道总长度 1213.786 m，管线位于道路中...
