机械制图电子教案VIP免费

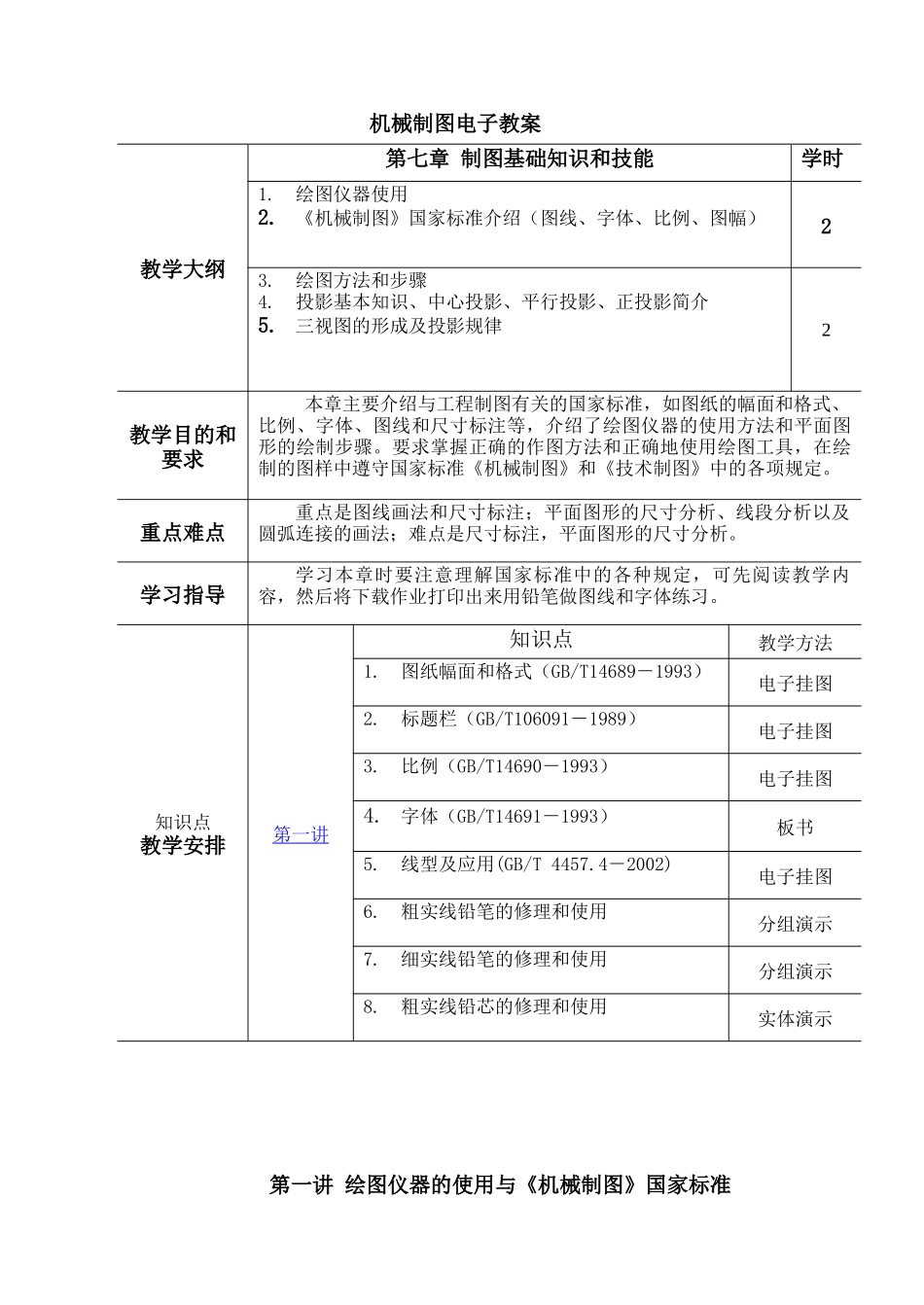

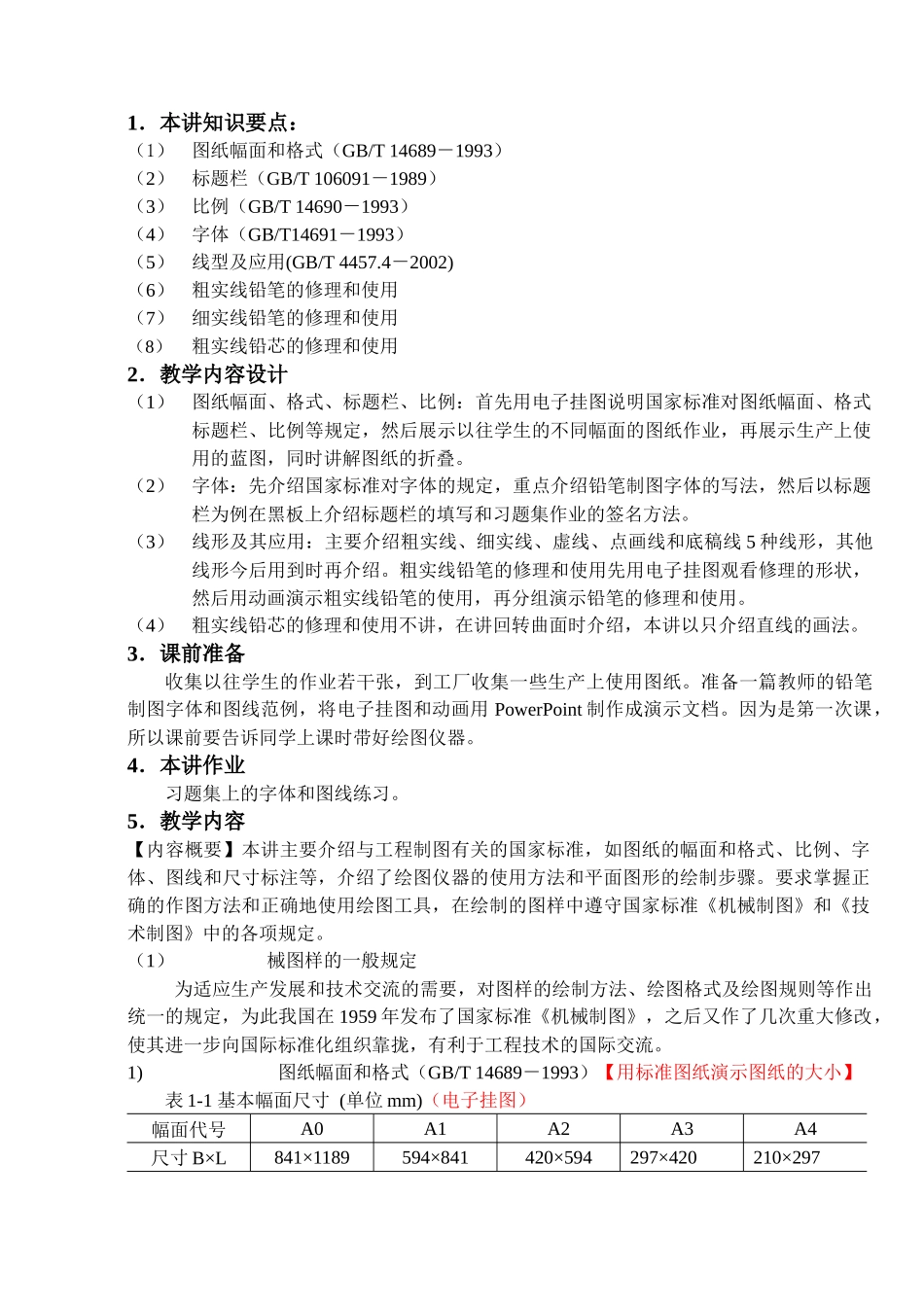

机械制图电子教案第一讲 绘图仪器的使用与《机械制图》国家标准教学大纲第七章 制图基础知识和技能学时1.绘图仪器使用2.《机械制图》国家标准介绍（图线、字体、比例、图幅）23.绘图方法和步骤4.投影基本知识、中心投影、平行投影、正投影简介5.三视图的形成及投影规律2教学目的和要求本章主要介绍与工程制图有关的国家标准，如图纸的幅面和格式、比例、字体、图线和尺寸标注等，介绍了绘图仪器的使用方法和平面图形的绘制步骤。要求掌握正确的作图方法和正确地使用绘图工具，在绘制的图样中遵守国家标准《机械制图》和《技术制图》中的各项规定。重点难点重点是图线画法和尺寸标注；平面图形的尺寸分析、线段分析以及圆弧连接的画法；难点是尺寸标注，平面图形的尺寸分析。学习指导学习本章时要注意理解国家标准中的各种规定，可先阅读教学内容，然后将下载作业打印出来用铅笔做图线和字体练习。知识点教学安排第 一 讲 知识点教学方法1.图纸幅面和格式（GB/T14689－1993）电子挂图2.标题栏（GB/T106091－1989）电子挂图3.比例（GB/T14690－1993）电子挂图4.字体（GB/T14691－1993）板书5.线型及应用(GB/T 4457.4－2002)电子挂图6.粗实线铅笔的修理和使用分组演示7.细实线铅笔的修理和使用分组演示8.粗实线铅芯的修理和使用实体演示1．本讲知识要点：（1）图纸幅面和格式（GB/T 14689－1993）（2）标题栏（GB/T 106091－1989）（3）比例（GB/T 14690－1993）（4）字体（GB/T14691－1993）（5）线型及应用(GB/T 4457.4－2002)（6）粗实线铅笔的修理和使用（7）细实线铅笔的修理和使用（8）粗实线铅芯的修理和使用2．教学内容设计（1）图纸幅面、格式、标题栏、比例：首先用电子挂图说明国家标准对图纸幅面、格式标题栏、比例等规定，然后展示以往学生的不同幅面的图纸作业，再展示生产上使用的蓝图，同时讲解图纸的折叠。（2）字体：先介绍国家标准对字体的规定，重点介绍铅笔制图字体的写法，然后以标题栏为例在黑板上介绍标题栏的填写和习题集作业的签名方法。（3）线形及其应用：主要介绍粗实线、细实线、虚线、点画线和底稿线 5 种线形，其他线形今后用到时再介绍。粗实线铅笔的修理和使用先用电子挂图观看修理的形状，然后用动画演示粗实线铅笔的使用，再分组演示铅笔的修理和使用。（4）粗实线铅芯的修理和使用不讲，在讲回转曲面时介绍，本讲以只介绍直线的画法。3．课前准备收集以往学生的作业若干张，到工厂收集一些生产上使...
