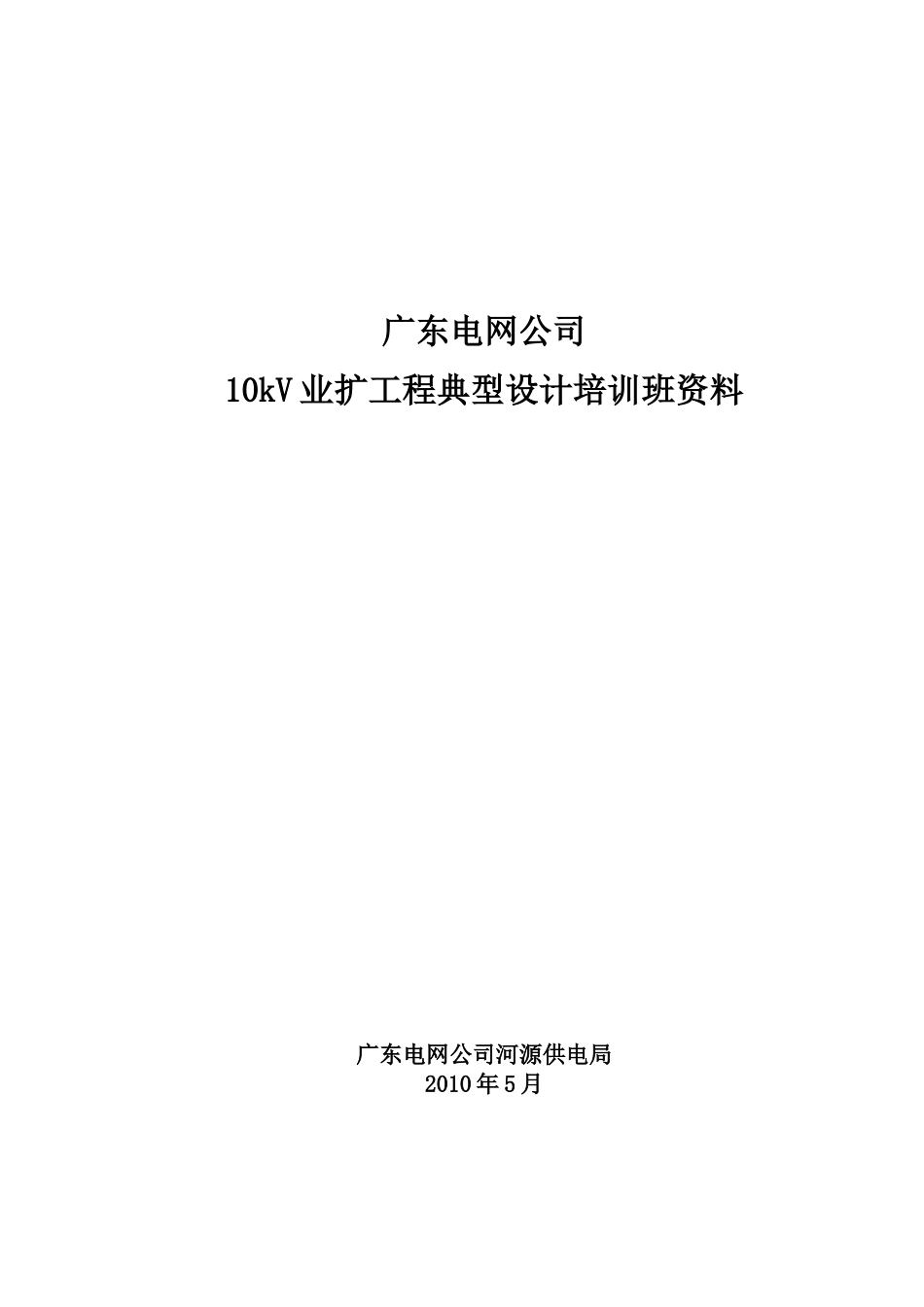

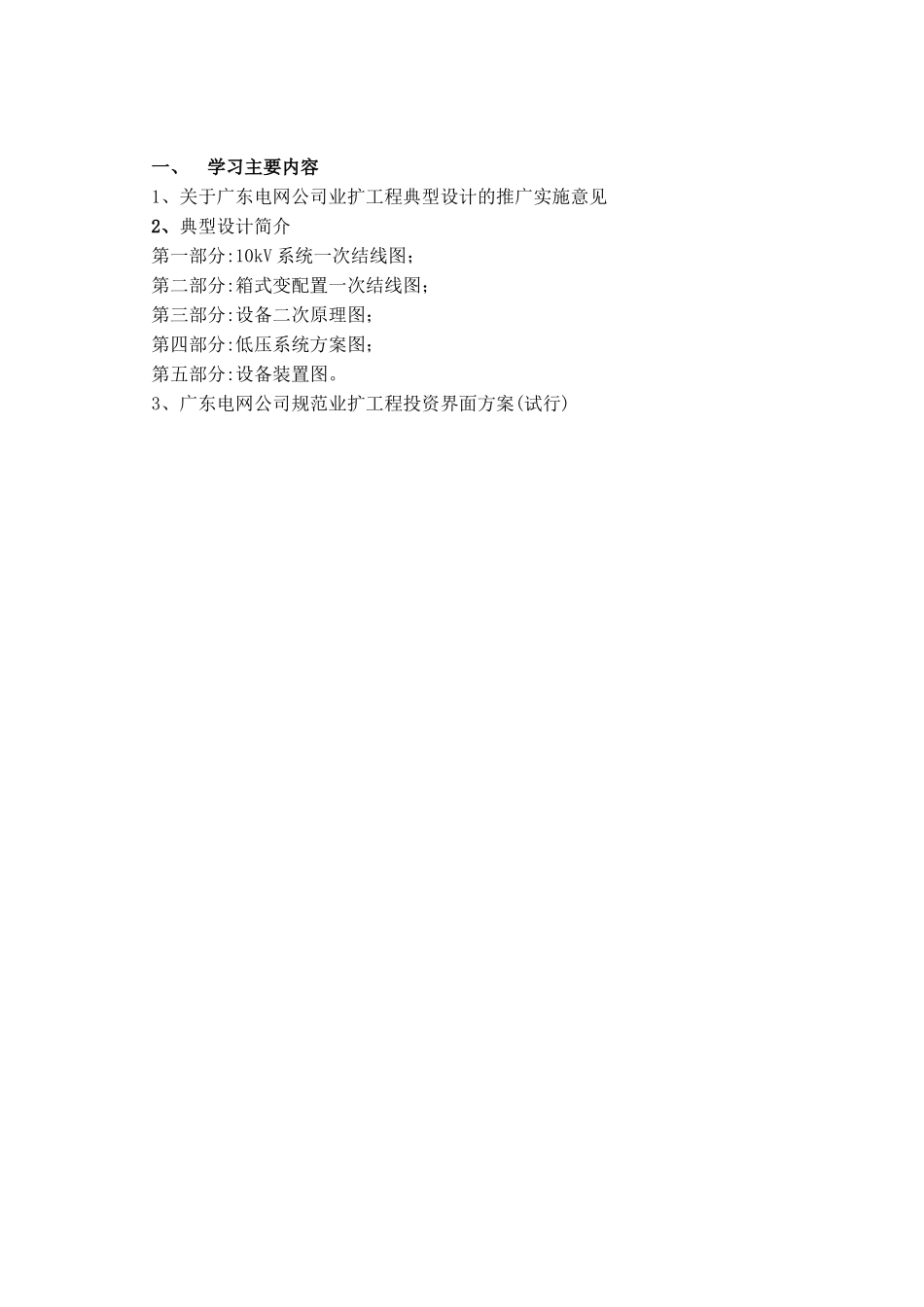

广东电网公司10kV 业扩工程典型设计培训班资料广东电网公司河源供电局2010 年 5 月目 录1、学习主要内容…………………………………………………………………………………12、关于广东电网公司业扩工程典型设计的推广实施意见……………………………………23、设计说明………………………………………………………………………………………54、配电设计常任参数表………………………………………………………………………125、10kV 系统一次结线图………………………………………………………………………136、箱式变配置一次结线图……………………………………………………………………207、设备二次原理图……………………………………………………………………………258、低压系统方案图……………………………………………………………………………349、设备装置图…………………………………………………………………………………4310、广东电网公司规范业扩工程投资界面方案(试行) ……………………………………73一、学习主要内容1、关于广东电网公司业扩工程典型设计的推广实施意见2、典型设计简介第一部分:10kV 系统一次结线图；第二部分:箱式变配置一次结线图；第三部分:设备二次原理图；第四部分:低压系统方案图；第五部分:设备装置图。3、广东电网公司规范业扩工程投资界面方案(试行)关于广东电网公司业扩工程典型设计的推广实施意见市场交易部 2010 年 1 月一、典型设计简介10kV 系统一次接线图箱式变配置结线图设备二次原理图低压系统方案图设备安装图（包括土建基础图）说明：35kV 及以上业扩工程引用公司标准设计与业扩工程典型设计结合起来贯彻实施的相关工作制度及标准： 1、《业扩工程检验规范》 2、《业扩工程设备技术规范》3、《业扩工程设备选型标准》4、《业扩工程检验规范》二、充分认识推广业扩工程典型设计的意义业扩工程缺乏全省统一的标准规范，各地设备技术参数、质量和施工管理差异较大，给设备的挂网运行、维护、抢修等带来极大不便。 规范业扩工程管理，开展业扩工程典型设计，是当前业扩工作的一项迫切任务，也是深化“三不指定”的重要举措，对提高优质服务水平和供电企业形象具有积极意义。本次推行的业扩工程典型设计具有可操作性强的特点：1、符合国家规定和行业标准规范2、在充分调研、深入研究的基础上，总结归纳了广东地区 10kV 及以下业扩工程方案 3、坚持“实用性与先进性相结合、...
