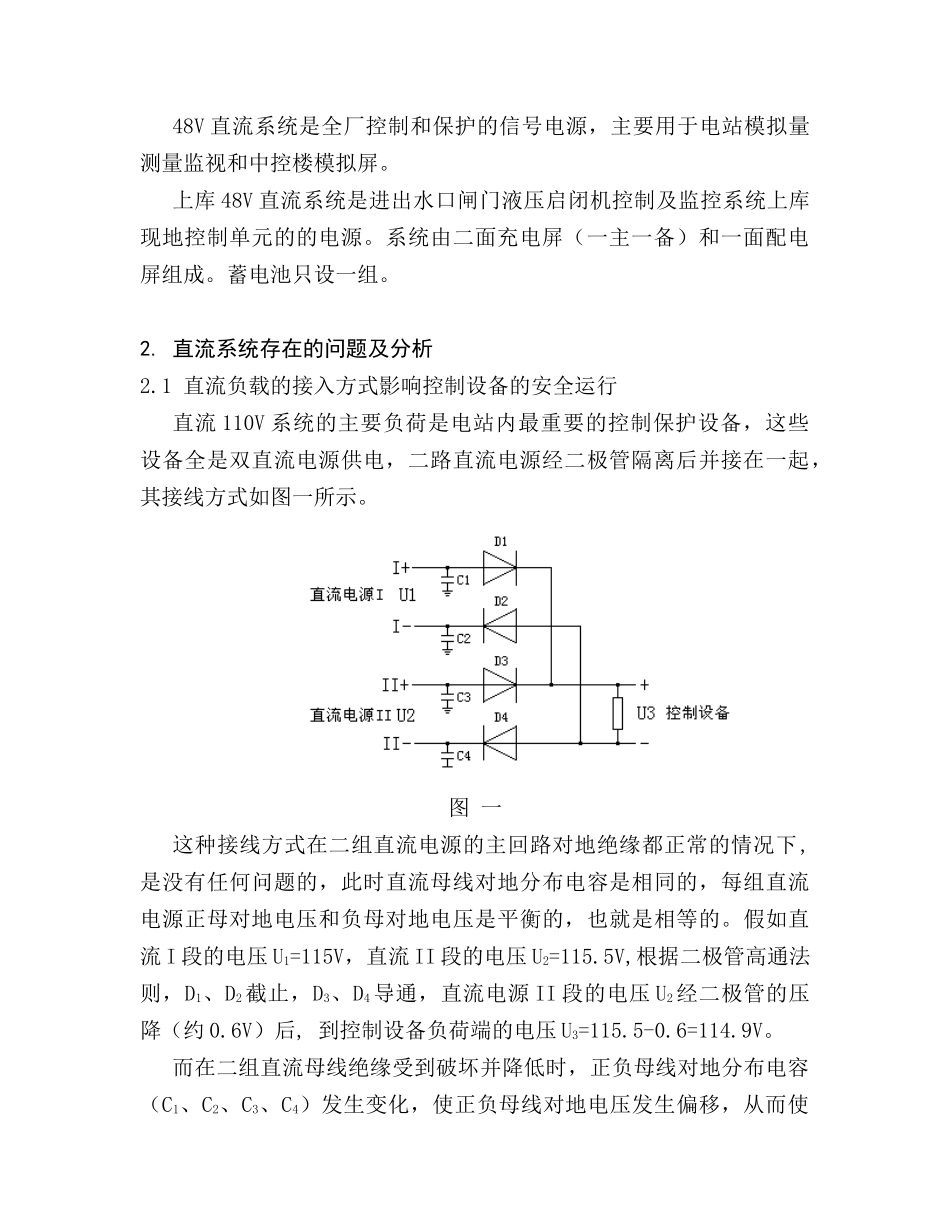

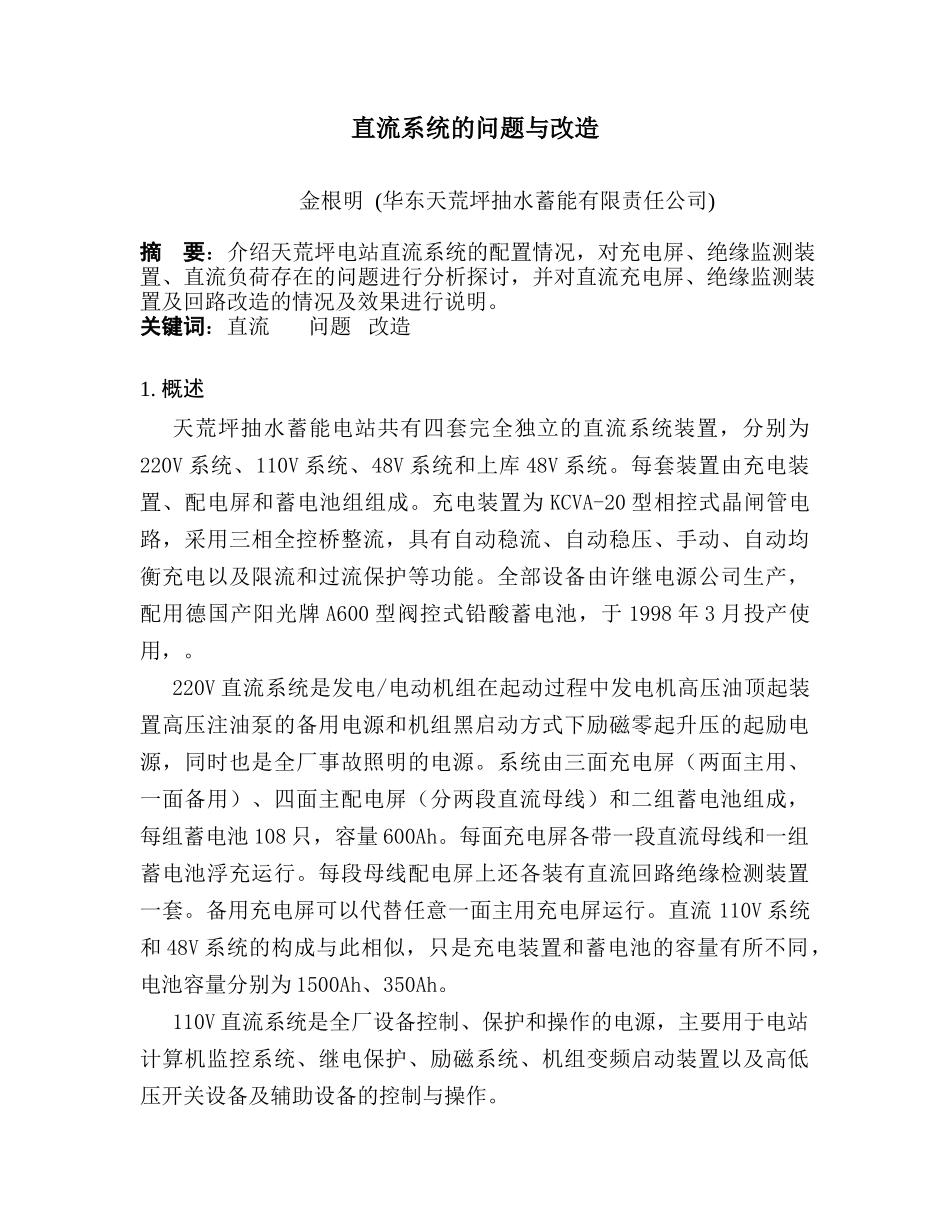

直流系统的问题与改造金根明 (华东天荒坪抽水蓄能有限责任公司)摘 要：介绍天荒坪电站直流系统的配置情况，对充电屏、绝缘监测装置、直流负荷存在的问题进行分析探讨，并对直流充电屏、绝缘监测装置及回路改造的情况及效果进行说明。关键词：直流 问题 改造1. 概述天荒坪抽水蓄能电站共有四套完全独立的直流系统装置，分别为220V 系统、110V 系统、48V 系统和上库 48V 系统。每套装置由充电装置、配电屏和蓄电池组组成。充电装置为 KCVA-20 型相控式晶闸管电路，采用三相全控桥整流，具有自动稳流、自动稳压、手动、自动均衡充电以及限流和过流保护等功能。全部设备由许继电源公司生产，配用德国产阳光牌 A600 型阀控式铅酸蓄电池，于 1998 年 3 月投产使用，。220V 直流系统是发电/电动机组在起动过程中发电机高压油顶起装置高压注油泵的备用电源和机组黑启动方式下励磁零起升压的起励电源，同时也是全厂事故照明的电源。系统由三面充电屏（两面主用、一面备用）、四面主配电屏（分两段直流母线）和二组蓄电池组成，每组蓄电池 108 只，容量 600Ah。每面充电屏各带一段直流母线和一组蓄电池浮充运行。每段母线配电屏上还各装有直流回路绝缘检测装置一套。备用充电屏可以代替任意一面主用充电屏运行。直流 110V 系统和 48V 系统的构成与此相似，只是充电装置和蓄电池的容量有所不同，电池容量分别为 1500Ah、350Ah。110V 直流系统是全厂设备控制、保护和操作的电源，主要用于电站计算机监控系统、继电保护、励磁系统、机组变频启动装置以及高低压开关设备及辅助设备的控制与操作。48V 直流系统是全厂控制和保护的信号电源，主要用于电站模拟量测量监视和中控楼模拟屏。上库 48V 直流系统是进出水口闸门液压启闭机控制及监控系统上库现地控制单元的的电源。系统由二面充电屏（一主一备）和一面配电屏组成。蓄电池只设一组。2. 直流系统存在的问题及分析2.1 直流负载的接入方式影响控制设备的安全运行直流 110V 系统的主要负荷是电站内最重要的控制保护设备，这些设备全是双直流电源供电，二路直流电源经二极管隔离后并接在一起，其接线方式如图一所示。图 一这种接线方式在二组直流电源的主回路对地绝缘都正常的情况下,是没有任何问题的，此时直流母线对地分布电容是相同的，每组直流电源正母对地电压和负母对地电压是平衡的，也就是相等的。假如直流 I 段的电压 U1=115V，直流 II 段的电压 U2=115.5V,根...
