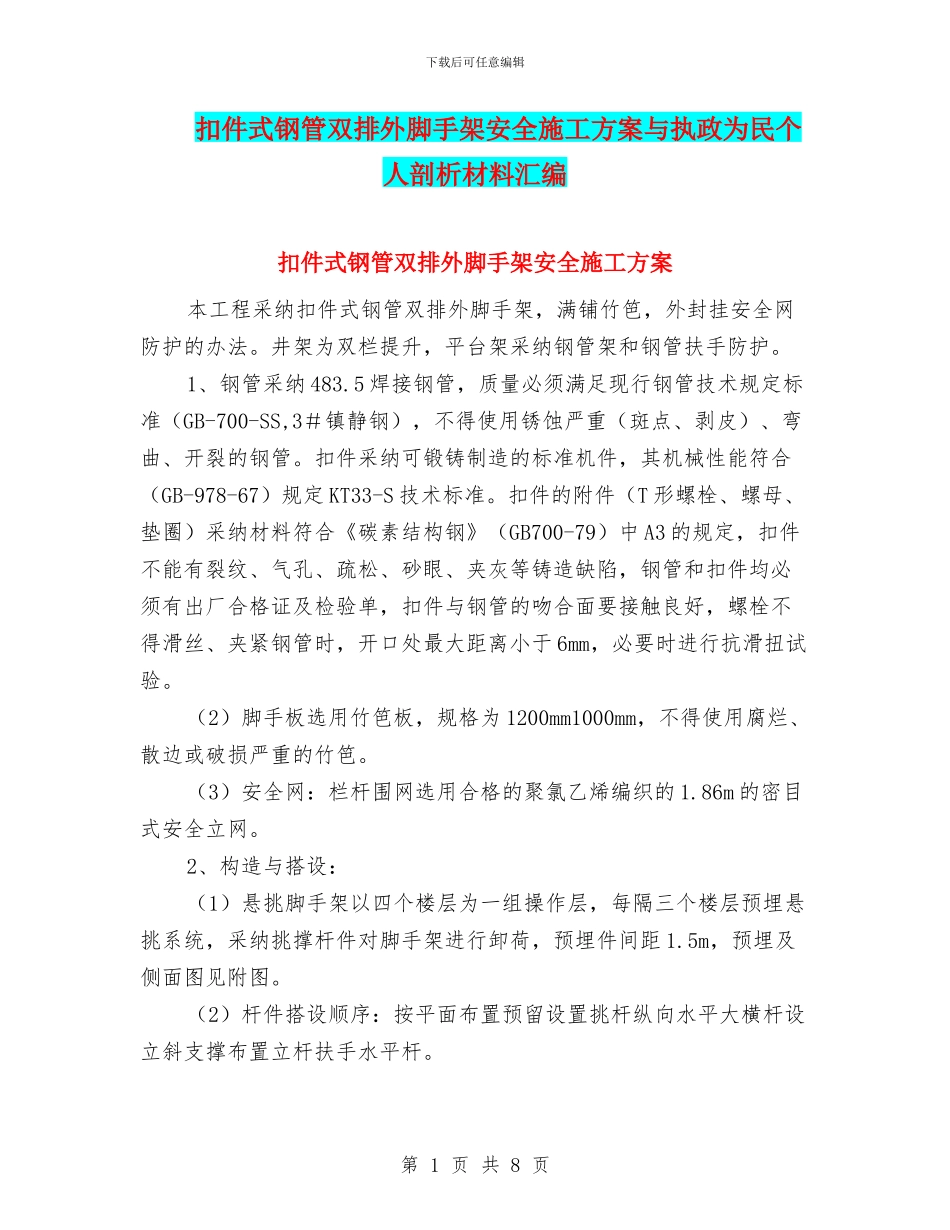

下载后可任意编辑扣件式钢管双排外脚手架安全施工方案与执政为民个人剖析材料汇编扣件式钢管双排外脚手架安全施工方案本工程采纳扣件式钢管双排外脚手架，满铺竹笆，外封挂安全网防护的办法。井架为双栏提升，平台架采纳钢管架和钢管扶手防护。1、钢管采纳 483.5 焊接钢管，质量必须满足现行钢管技术规定标准（GB-700-SS,3＃镇静钢），不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管。扣件采纳可锻铸制造的标准机件，其机械性能符合（GB-978-67）规定 KT33-S 技术标准。扣件的附件（T 形螺栓、螺母、垫圈）采纳材料符合《碳素结构钢》（GB700-79）中 A3 的规定，扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，钢管和扣件均必须有出厂合格证及检验单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝、夹紧钢管时，开口处最大距离小于 6mm，必要时进行抗滑扭试验。（2）脚手板选用竹笆板，规格为 1200mm1000mm，不得使用腐烂、散边或破损严重的竹笆。（3）安全网：栏杆围网选用合格的聚氯乙烯编织的 1.86m 的密目式安全立网。2、构造与搭设：（1）悬挑脚手架以四个楼层为一组操作层，每隔三个楼层预埋悬挑系统，采纳挑撑杆件对脚手架进行卸荷，预埋件间距 1.5m，预埋及侧面图见附图。（2）杆件搭设顺序：按平面布置预留设置挑杆纵向水平大横杆设立斜支撑布置立杆扶手水平杆。第 1 页 共 8 页下载后可任意编辑（3）脚手架搭设从建筑物第四层楼板开始，将外架横档（即小横杆）伸入楼层内，再设置挑杆与上一层水平拉杆锚上，并在架底往下设置撑杆，共同承受此一挑架体的重量。（4）扣件螺栓扭力矩 40N.M，但不大于 65N.M，扣件抗滑荷载7KN。（5）拉杆不设接头，与楼层预埋洞必须是交叉点。（6）立杆纵向间距 1.5m，横向间距 1.0m，步距 1.8m，每楼层、每隔四跨立杆，设一连墙杆。连墙点的位置相邻楼层应相互错开。连墙点的加固件采纳预埋钢管或预埋双股 8＃铁丝。（7）要注意架体悬挑部分的水平及垂直度，防止架体变形扭转受力，要防止架体中部下垂和外倾。（8）纵向水平杆设置于小横杆之上，在立柱的内侧，并采纳十字扣件与立杆相扣。（9）纵向水平杆采纳对接扣件，接头不能在同跨内，相邻接头应错开 500mm 以上。如采纳旋转扣件时，应使用三个扣件对接。纵向水平杆步高 1.8m，设四道纵向水平杆。架子的外侧应设 1.2m 高的防护栏杆，操作层设置 18cm 高档脚板。（10）每一主节点处必须设一根横向水平杆，并采纳...
