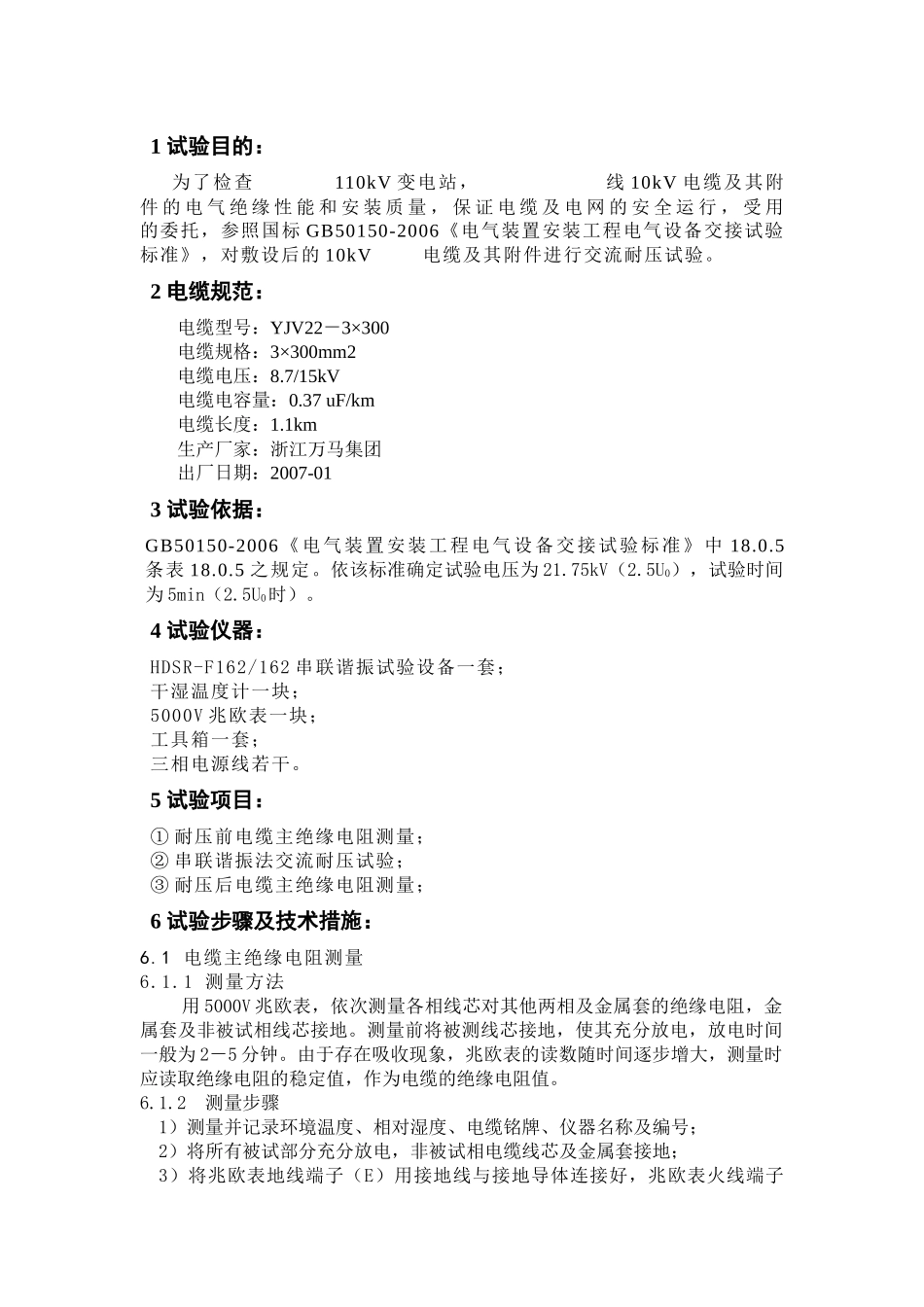

试 验 方 案 编写： 审核： 批准： 供电公司 修试所2008 年 03 月 11 日10kV XLPE 电力电缆交流耐压试验1 试验目的：为了检查 110kV 变电站， 线 10kV 电缆及其附件 的 电 气 绝 缘 性 能 和 安 装 质 量 ， 保 证 电 缆 及 电 网 的 安 全 运 行 ， 受 用 的委托，参照国标 GB50150-2006《电气装置安装工程电气设备交接试验标准》，对敷设后的 10kV 电缆及其附件进行交流耐压试验。2 电缆规范：电缆型号：YJV22－3×300电缆规格：3×300mm2电缆电压：8.7/15kV电缆电容量：0.37 uF/km电缆长度：1.1km 生产厂家：浙江万马集团出厂日期：2007-013 试验依据：GB50150-2006《电气装置安装工程电气设备交接试验标准》中 18.0.5条表 18.0.5 之规定。依该标准确定试验电压为 21.75kV（2.5U0），试验时间为 5min（2.5U0时）。4 试验仪器：HDSR-F162/162 串联谐振试验设备一套；干湿温度计一块；5000V 兆欧表一块；工具箱一套；三相电源线若干。5 试验项目：① 耐压前电缆主绝缘电阻测量；② 串联谐振法交流耐压试验；③ 耐压后电缆主绝缘电阻测量；6 试验步骤及技术措施：6.1 电缆主绝缘电阻测量6.1.1 测量方法用 5000V 兆欧表，依次测量各相线芯对其他两相及金属套的绝缘电阻，金属套及非被试相线芯接地。测量前将被测线芯接地，使其充分放电，放电时间一般为 2－5 分钟。由于存在吸收现象，兆欧表的读数随时间逐步增大，测量时应读取绝缘电阻的稳定值，作为电缆的绝缘电阻值。6.1.2 测量步骤 1）测量并记录环境温度、相对湿度、电缆铭牌、仪器名称及编号；2）将所有被试部分充分放电，非被试相电缆线芯及金属套接地；3）将兆欧表地线端子（E）用接地线与接地导体连接好，兆欧表火线端子（L）接至被测部位的引出端头上，兆欧表读数稳定后记录绝缘电阻值。拆除兆欧表相线；4）将被试电缆对地放电并接地；5）依照此步骤测试其他两相。6.1.3 注意事项 在试验中读取绝缘电阻后，应先断开接至被试品的火线端子，然后再将兆欧表停止运转；由于电缆的吸收现象比较严重，特别是对于大电容电缆，兆欧表开始读数可能非常的低，这一现象是正常的。6.1.4 试验标准 1）电缆绝缘电阻不小于 10MΩ·km。 2）耐压试验前后，绝缘电阻测量应无明显变化。6.2 电缆主绝缘交流耐压试验6.2.1 本试验采用串联补偿谐振法，试验接线如图 1 所示。图 1 试验接线图图中：谐振电抗器额定电...
