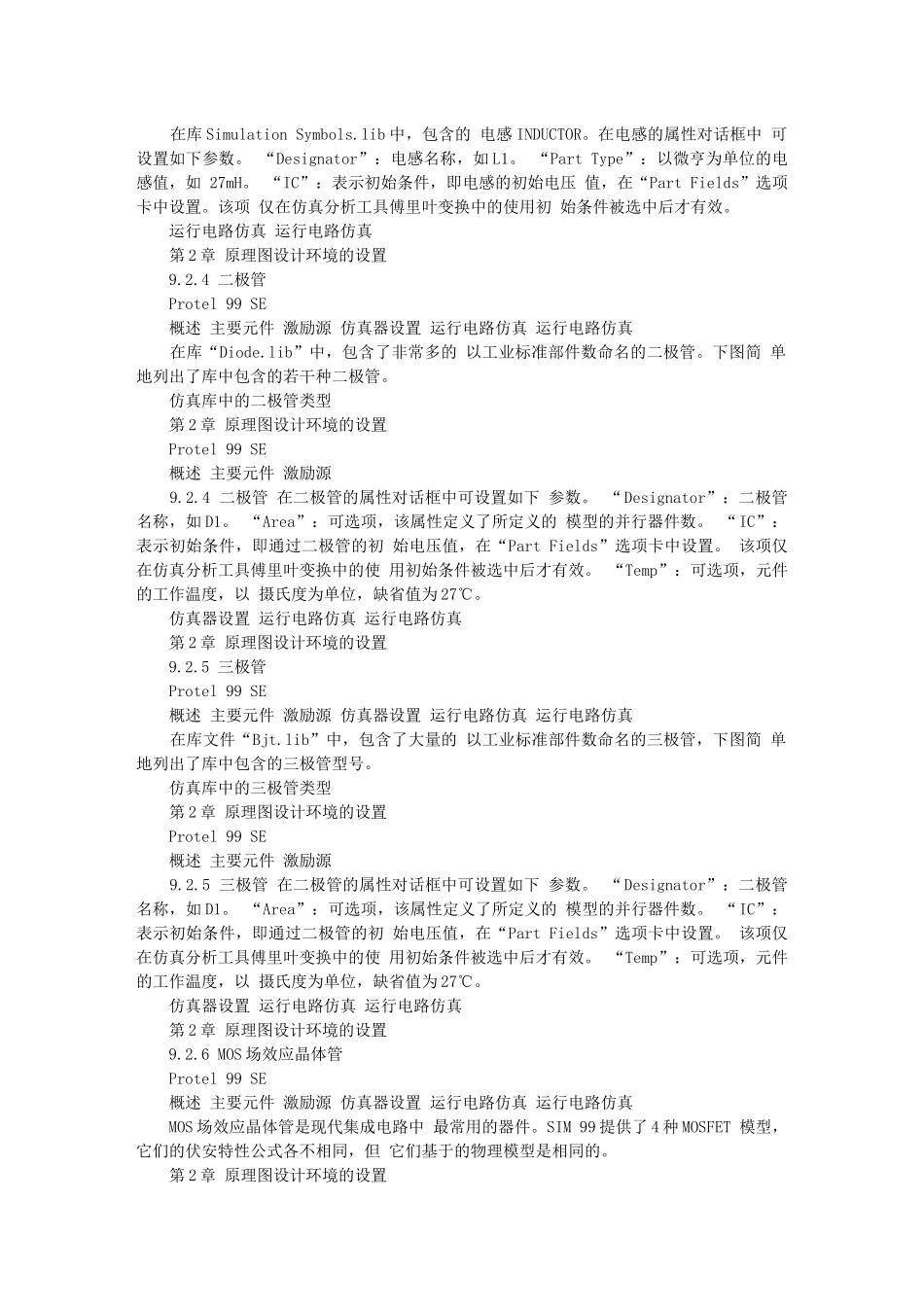

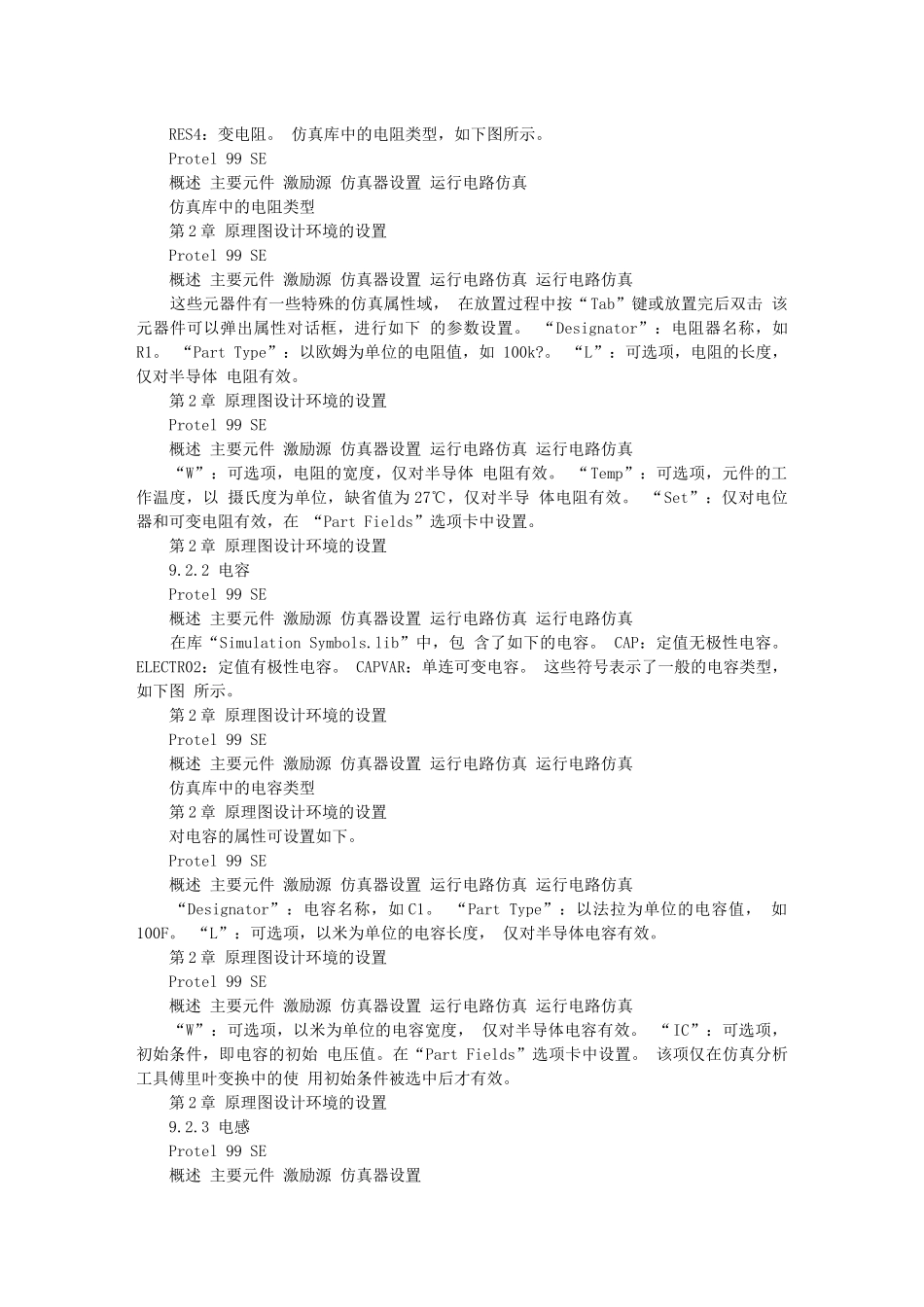

本文由 hengyangniu 贡献 ppt 文档可能在 WAP 端浏览体验不佳。建议您优先选择 TXT，或下载源文件到本机查看。 第 9 章 电路仿真 1 Protel 99 SE 概述 SIM 99 仿真库中的主要元件 SIM 99 99 仿真库中的激励源 仿真器设置 运行电路仿真 2 3 4 5 第 9 章 电路仿真 9.1 概述 Protel 99 SE 概述 主要元件 激励源 仿真器设置 运行电路仿真 电路仿真是指在电路模型上所进行的 系统性能分析与研究的方法，它所遵循的 基本原则是相似原理。电路仿真按电路类 型的不同，分析的内容也不同。从构成电 路的元器件特性分类，可分为线性网络和 非线性网络；从电路中是否包含电容、电 感等储能元件分类，可分为电阻网络和动 态网络。 第 9 章 电路仿真 9.1 概述 Protel 99 SE 概述 主要元件 激励源 仿真器设置 运行电路仿真 Protel 99 SE 内置了功能完整的 SPICE 电路仿真软件，内含一个数目庞大 的仿真库，能很好地满足设计的需要。 Protel 99 SE Advanced SIM 99 是一个功能 强大的数/模混合信号电路仿真器，运行 在 Protel 的 EDA/Client 集成环境下，与 Protel Advanced Schematic 原理图输入程序 协同工作，作为 Advanced Schematic 的扩 展，为用户提供了一个完整的从设计到验 证的仿真设计环境。大大提高了电子线路 的设计效率。 第 9 章 电路仿真 9.1 概述 Protel 99 SE 概述 主要元件 激励源 仿真器设置 运行电路仿真 在 Protel 99 SE 中执行仿真，需要从仿 真用元件库中选取并放置所需的元件，连 接好原理图，加上激励源，然后单击仿真 按钮即可自动开始。 作为一个真正的混合信号仿真器， SIM 99 集成了连续的模拟信号和离散的数 字信号，可以同时观察复杂的模拟信号和 数字信号波形，并得到电路性能的全部波 形。既能进行模拟仿真也能进行数字仿真。 第 9 章 电路仿真 9.2 SIM 99 仿真库中的主要元件 Protel 99 SE 概述 主要元件 激励源 仿真器设置 运行电路仿真 在 SIM 99 的仿真元件库中，包含了如下一 些主要的仿真元器件。 9.2.1 图纸尺寸 在库“Simulation Symbols.lib”中，包含了 如下的电阻器。 RES：固定电阻。 RES2：半导体电阻。 POT2：电位器。 第 9 章 电路仿真 RES4：变电阻。 仿真库中的电阻类型，如下图所示。 Protel 99 SE 概述 主要元件 激励源 仿真器...
