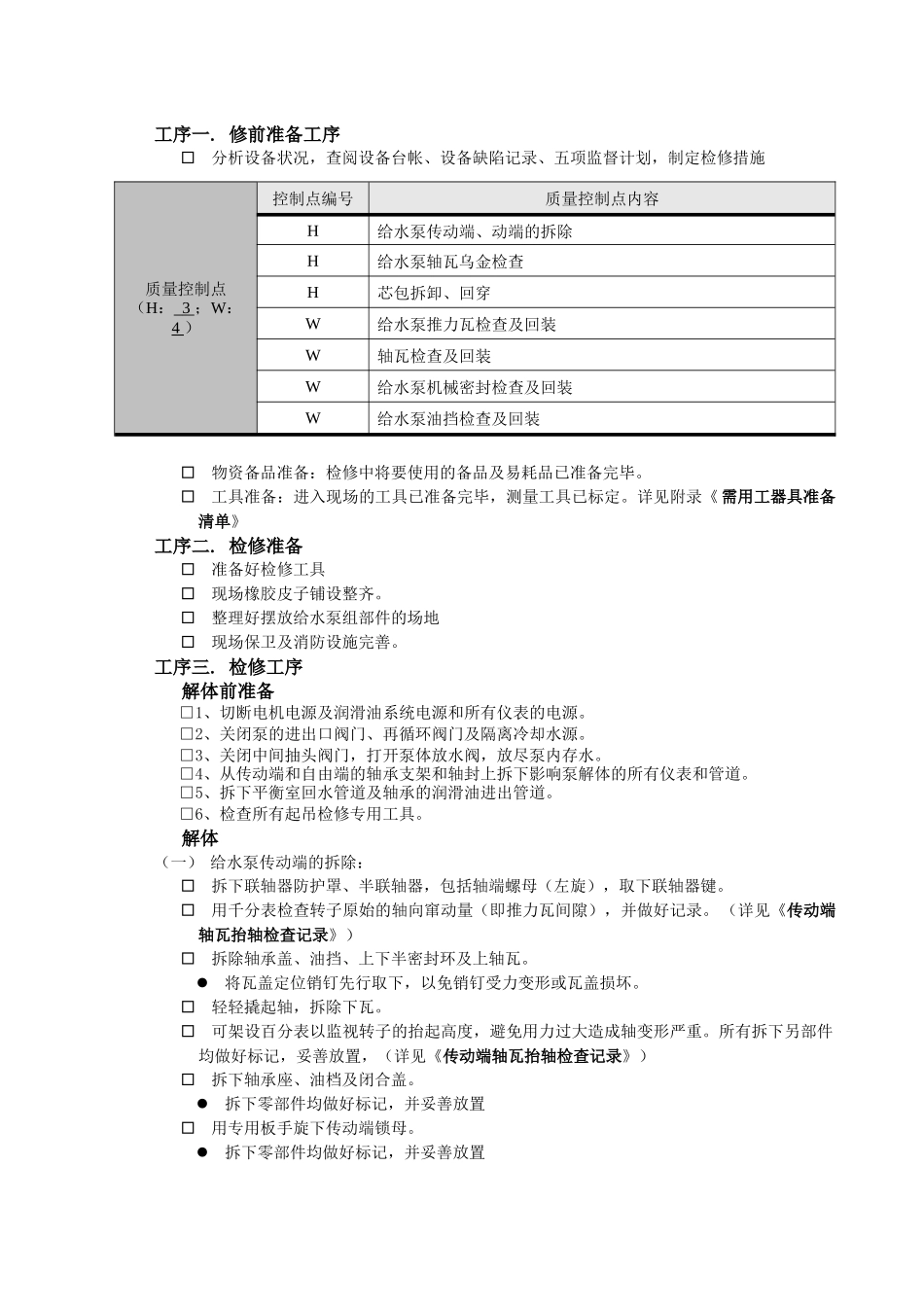

工序一. 修前准备工序 分析设备状况，查阅设备台帐、设备缺陷记录、五项监督计划，制定检修措施 物资备品准备：检修中将要使用的备品及易耗品已准备完毕。 工具准备：进入现场的工具已准备完毕，测量工具已标定。详见附录《 需用工器具准备清单》工序二. 检修准备 准备好检修工具 现场橡胶皮子铺设整齐。 整理好摆放给水泵组部件的场地 现场保卫及消防设施完善。工序三. 检修工序解体前准备□1、切断电机电源及润滑油系统电源和所有仪表的电源。□2、关闭泵的进出口阀门、再循环阀门及隔离冷却水源。□3、关闭中间抽头阀门，打开泵体放水阀，放尽泵内存水。□4、从传动端和自由端的轴承支架和轴封上拆下影响泵解体的所有仪表和管道。□5、拆下平衡室回水管道及轴承的润滑油进出管道。□6、检查所有起吊检修专用工具。解体（一） 给水泵传动端的拆除： 拆下联轴器防护罩、半联轴器，包括轴端螺母（左旋），取下联轴器键。 用千分表检查转子原始的轴向窜动量（即推力瓦间隙），并做好记录。 （详见《传动端轴瓦抬轴检查记录》） 拆除轴承盖、油挡、上下半密封环及上轴瓦。 将瓦盖定位销钉先行取下，以免销钉受力变形或瓦盖损坏。 轻轻撬起轴，拆除下瓦。 可架设百分表以监视转子的抬起高度，避免用力过大造成轴变形严重。所有拆下另部件均做好标记，妥善放置，（详见《传动端轴瓦抬轴检查记录》） 拆下轴承座、油档及闭合盖。 拆下零部件均做好标记，并妥善放置 用专用板手旋下传动端锁母。 拆下零部件均做好标记，并妥善放置质量控制点（H： 3 ；W： 4 ）控制点编号质量控制点内容H给水泵传动端、动端的拆除H给水泵轴瓦乌金检查H芯包拆卸、回穿W给水泵推力瓦检查及回装W轴瓦检查及回装W给水泵机械密封检查及回装W给水泵油挡检查及回装 取出机械密封出水衬管。 拆下零部件均做好标记，并妥善放置 整体拆出机械密封部件。 拆下零部件均做好标记，并妥善放置 拆除泵吸入盖。 拆下零部件均做好标记，并妥善放置 废弃物的处置 废弃物分类、定点放置，（二）给水泵非传动端的拆除 拆下轴端盖罩及给水泵测速轮、轴向位移测量装置。 拆下推力轴承室上端盖及轴端盖。 用 M10 顶丝对称顶出 用千分表检查转子原始的轴向窜动量（即推力瓦间隙），作好记录。 此部分测量工作应在拆除传动端下瓦前进行，推力瓦设计间隙：0.52mm（详见《非传动端轴瓦抬轴检...
