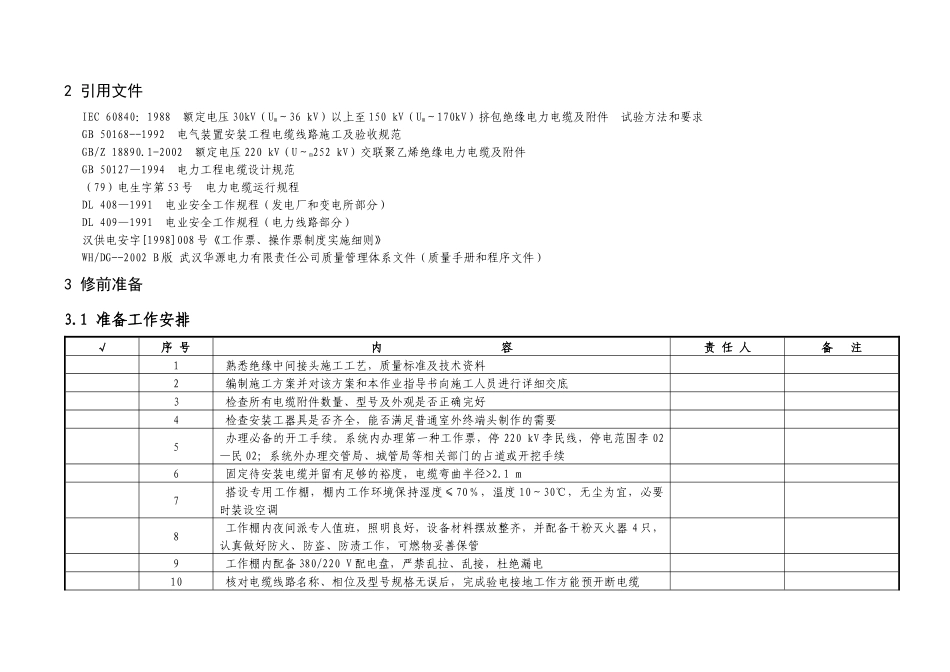

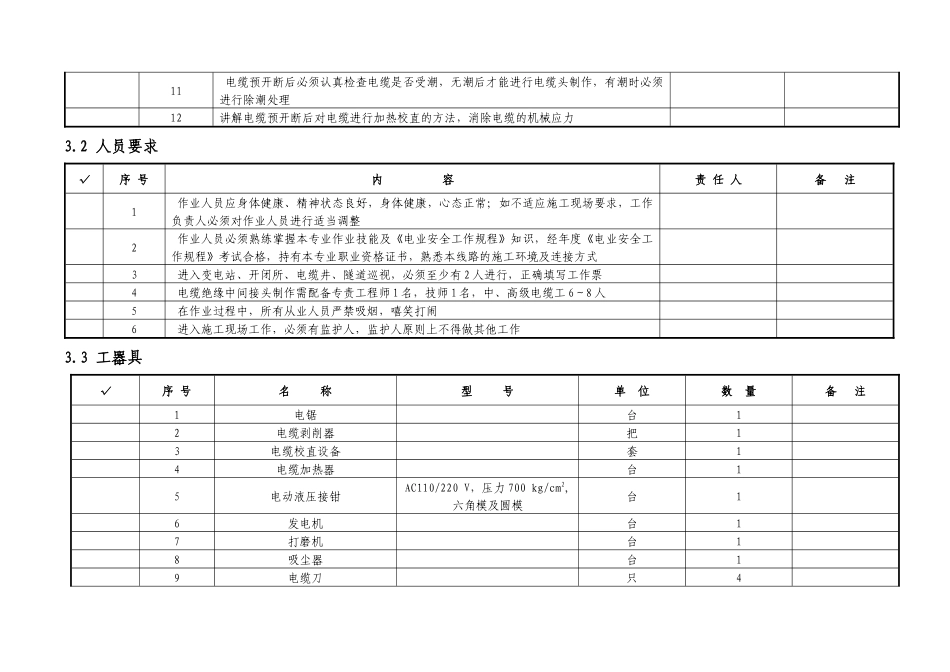

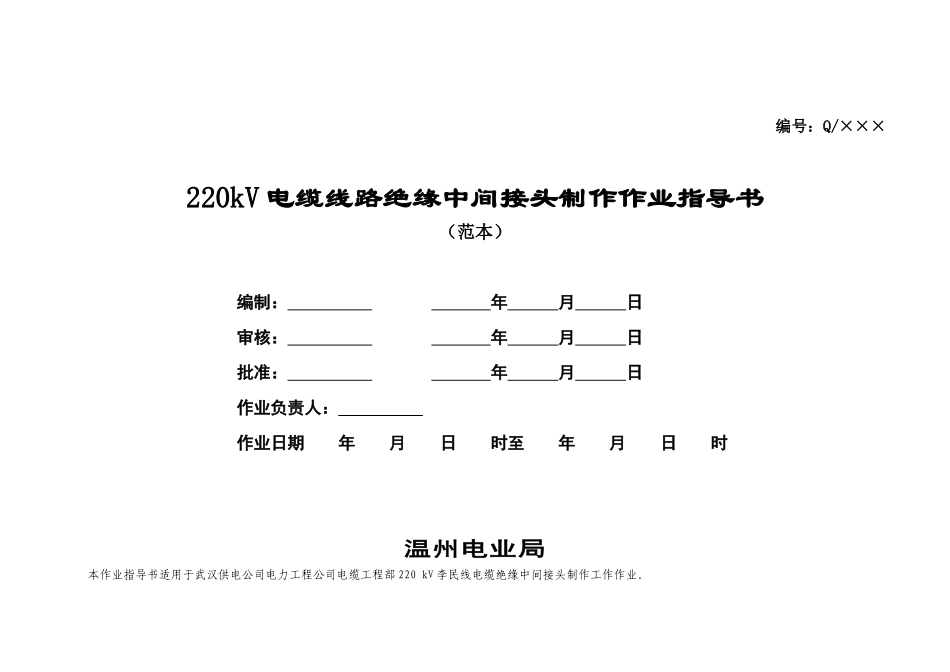

编号：Q/×××220kV 电缆线路绝缘中间接头制作作业指导书（范本）编制： 年 月 日审核： 年 月 日批准： 年 月 日作业负责人： 作业日期 年 月 日 时至 年 月 日 时温州电业局 本作业指导书适用于武汉供电公司电力工程公司电缆工程部 220 kV 李民线电缆绝缘中间接头制作工作作业。2 引用文件 IEC 60840：1988 额定电压 30kV（Um～36 kV）以上至 150 kV（Um～170kV）挤包绝缘电力电缆及附件 试验方法和要求 GB 50168--1992 电气装置安装工程电缆线路施工及验收规范 GB/Z 18890.1-2002 额定电压 220 kV（U～m252 kV）交联聚乙烯绝缘电力电缆及附件 GB 50127—1994 电力工程电缆设计规范 （79）电生字第 53 号 电力电缆运行规程DL 408—1991 电业安全工作规程（发电厂和变电所部分） DL 409—1991 电业安全工作规程（电力线路部分）汉供电安字[1998]008 号《工作票、操作票制度实施细则》 WH/DG--2002 B 版 武汉华源电力有限责任公司质量管理体系文件（质量手册和程序文件）3 修前准备3.1 准备工作安排√序 号内 容责 任 人备 注1熟悉绝缘中间接头施工工艺，质量标准及技术资料2编制施工方案并对该方案和本作业指导书向施工人员进行详细交底3检查所有电缆附件数量、型号及外观是否正确完好4检查安装工器具是否齐全，能否满足普通室外终端头制作的需要5办理必备的开工手续。系统内办理第一种工作票，停 220 kV 李民线，停电范围李 02—民 02；系统外办理交管局、城管局等相关部门的占道或开挖手续6固定待安装电缆并留有足够的裕度，电缆弯曲半径>2.1 m7搭设专用工作棚，棚内工作环境保持湿度≤70％，温度 10～30℃，无尘为宜，必要时装设空调8工作棚内夜间派专人值班，照明良好，设备材料摆放整齐，并配备干粉灭火器 4 只，认真做好防火、防盗、防渍工作，可燃物妥善保管9工作棚内配备 380/220 V 配电盘，严禁乱拉、乱接，杜绝漏电10核对电缆线路名称、相位及型号规格无误后，完成验电接地工作方能预开断电缆11电缆预开断后必须认真检查电缆是否受潮，无潮后才能进行电缆头制作，有潮时必须进行除潮处理12讲解电缆预开断后对电缆进行加热校直的方法，消除电缆的机械应力3.2 人员要求√序 号内 容责 任 人备 注1作业人员应身体健康、精神状态良好，身体健康，心态正常；如不适应施工现场要求，工作负责人必须对作业人员进行适当调整2作业人员必须熟练掌握本专业作...
