装饰工程施工组织设计(铝板、石材、玻璃了、雨棚)VIP免费

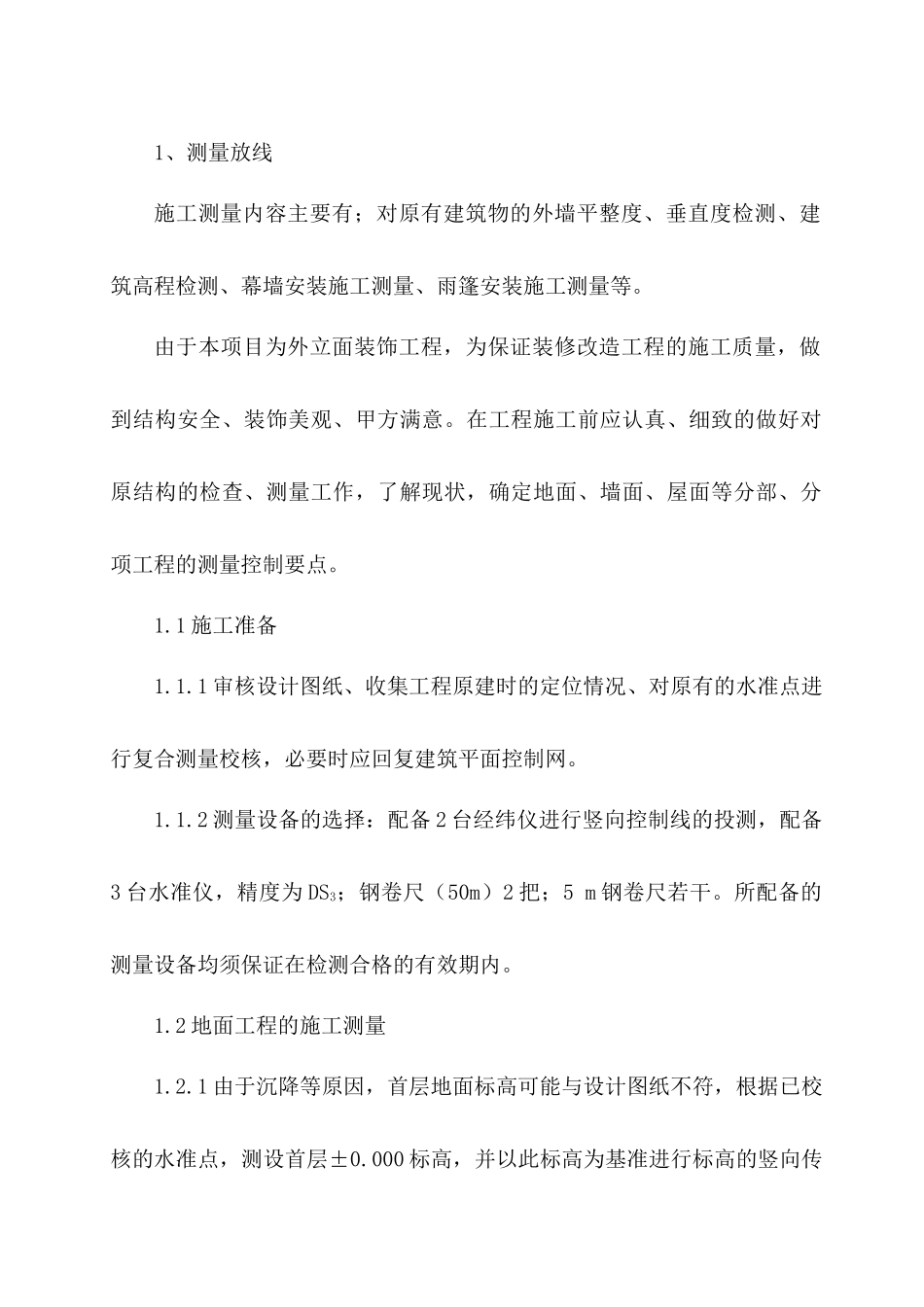

1、测量放线施工测量内容主要有；对原有建筑物的外墙平整度、垂直度检测、建筑高程检测、幕墙安装施工测量、雨篷安装施工测量等。由于本项目为外立面装饰工程，为保证装修改造工程的施工质量，做到结构安全、装饰美观、甲方满意。在工程施工前应认真、细致的做好对原结构的检查、测量工作，了解现状，确定地面、墙面、屋面等分部、分项工程的测量控制要点。1.1 施工准备1.1.1 审核设计图纸、收集工程原建时的定位情况、对原有的水准点进行复合测量校核，必要时应回复建筑平面控制网。1.1.2 测量设备的选择：配备 2 台经纬仪进行竖向控制线的投测，配备3 台水准仪，精度为 DS3；钢卷尺（50m）2 把；5 m 钢卷尺若干。所配备的测量设备均须保证在检测合格的有效期内。1.2 地面工程的施工测量1.2.1 由于沉降等原因，首层地面标高可能与设计图纸不符，根据已校核的水准点，测设首层±0.000 标高，并以此标高为基准进行标高的竖向传递。1.2.2 首层各段的标高控制点为三个，以利于闭合校差。1.2.3 标高的传递方式采用在楼梯间和窗口处进行传递，如图示：其允许误差见下表。层间误差±3㎜总误差±5㎜传递到各层的三个标高点应先进行校核，校差不得大于 3㎜，并取平均点引测水平线。1.2.4 测设 50㎝水平控制线，50㎝水平控制线的测设允许误差应符合测表的要求。项 目精 度 要 求水平线1. 每 3 m 两端高差小于±1㎜；2. 同一条水平线的标高允许误差为±3㎜。铅垂线高于 1/30001.3 墙面装饰施工测量：本工程中墙面装饰主要包括：石材幕墙、明框玻璃幕墙、铝塑板幕墙等。施工测量的主要任务为这些分项工程的施工测量。1.3.1 在外墙面竖直龙骨的主要部位，用悬吊钢丝法（铅垂线法）沿墙面竖向量测记录，并绘制竖向图。1.3.2 在幕墙最上层外墙面测设出竖向龙骨位置的控制点，下放钢丝至最底层，在两个相互垂直方向上用两台经纬仪同时观测钢丝的铅垂位置并固定。1.3.3 在最上层及最底层定出同一根钢丝相应控制点，上下用钢丝连接用经纬仪在两个相互垂直的方向进行检查合格后固定。1.3.4 幕墙与主体结构连接的预埋件，应按设计要求埋设，其测量放线误差；高差不得大于±3㎜，预埋件轴线左右与前后误差不得大于 10㎜。1.3.5 为保证幕墙的竖直及定位位置的准确，在框架安装施工中，应随时量测、校核。2、钢结构施工与安装2.1 钢结构手工电弧焊施工工艺2.1.1 范围用于本工程安装手工电弧焊焊接工程。2.1.2 施工准备2.1.2.1 材...
