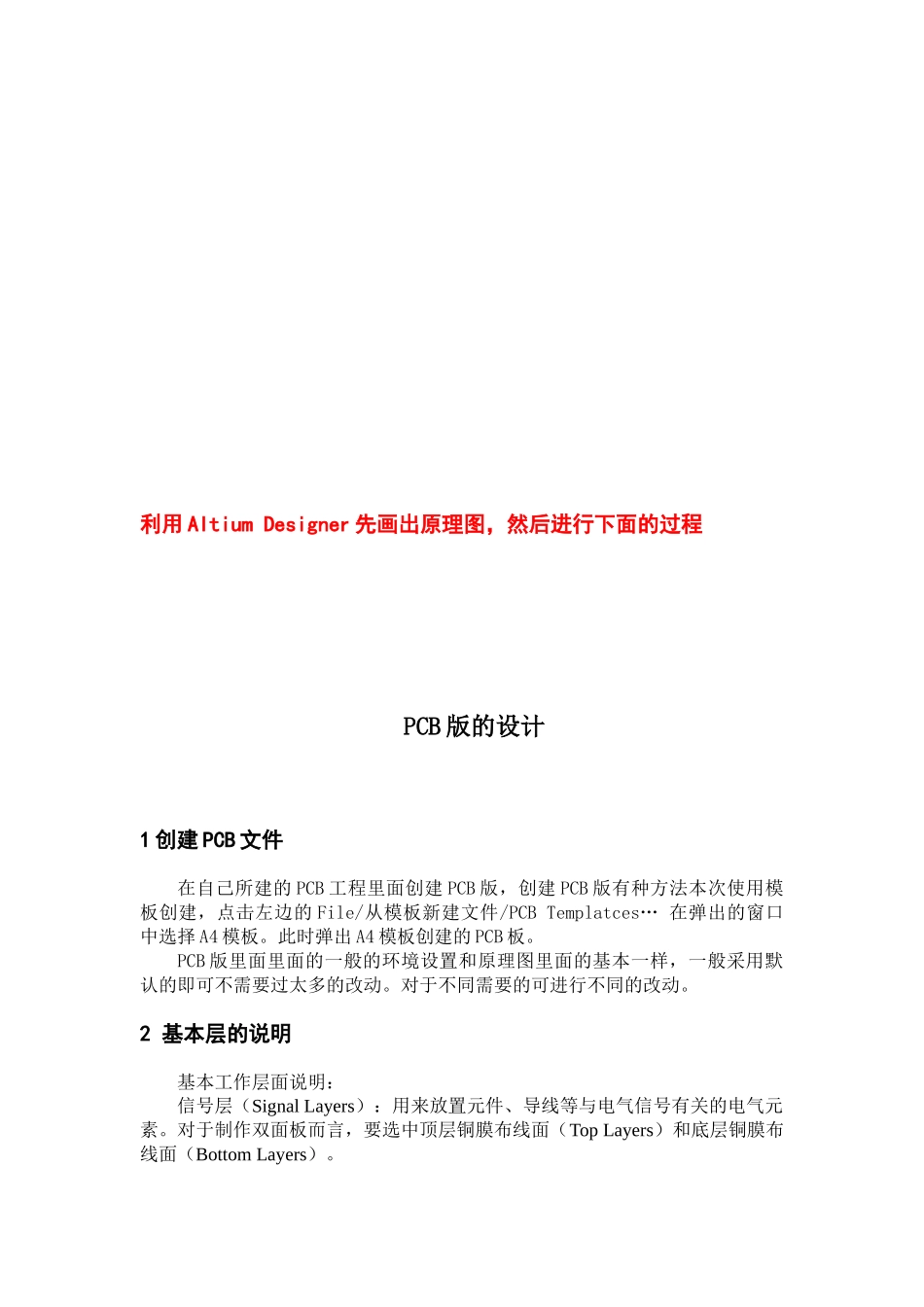

PCB版设计原理概述_第1页
1/9

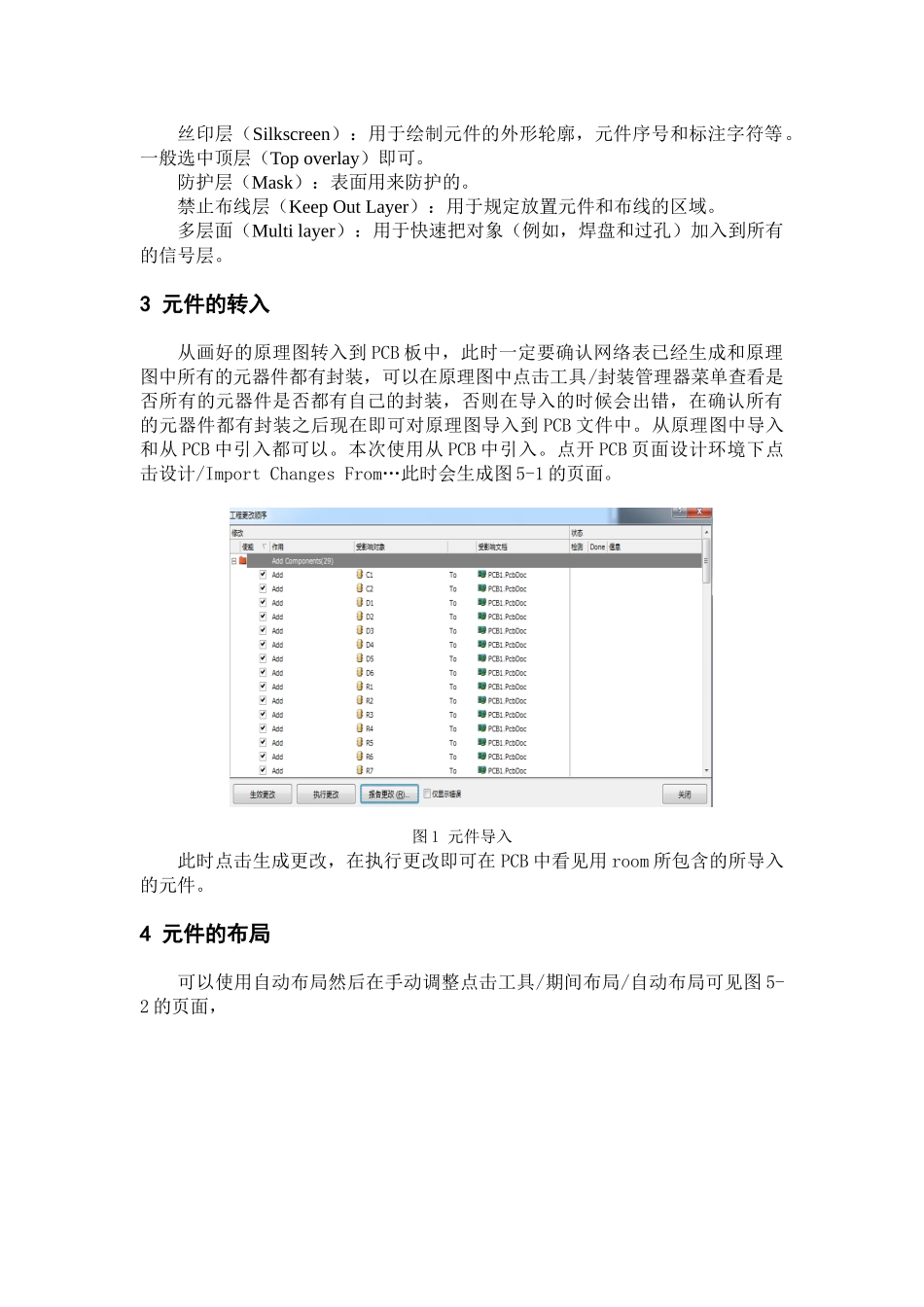

PCB版设计原理概述_第2页
2/9

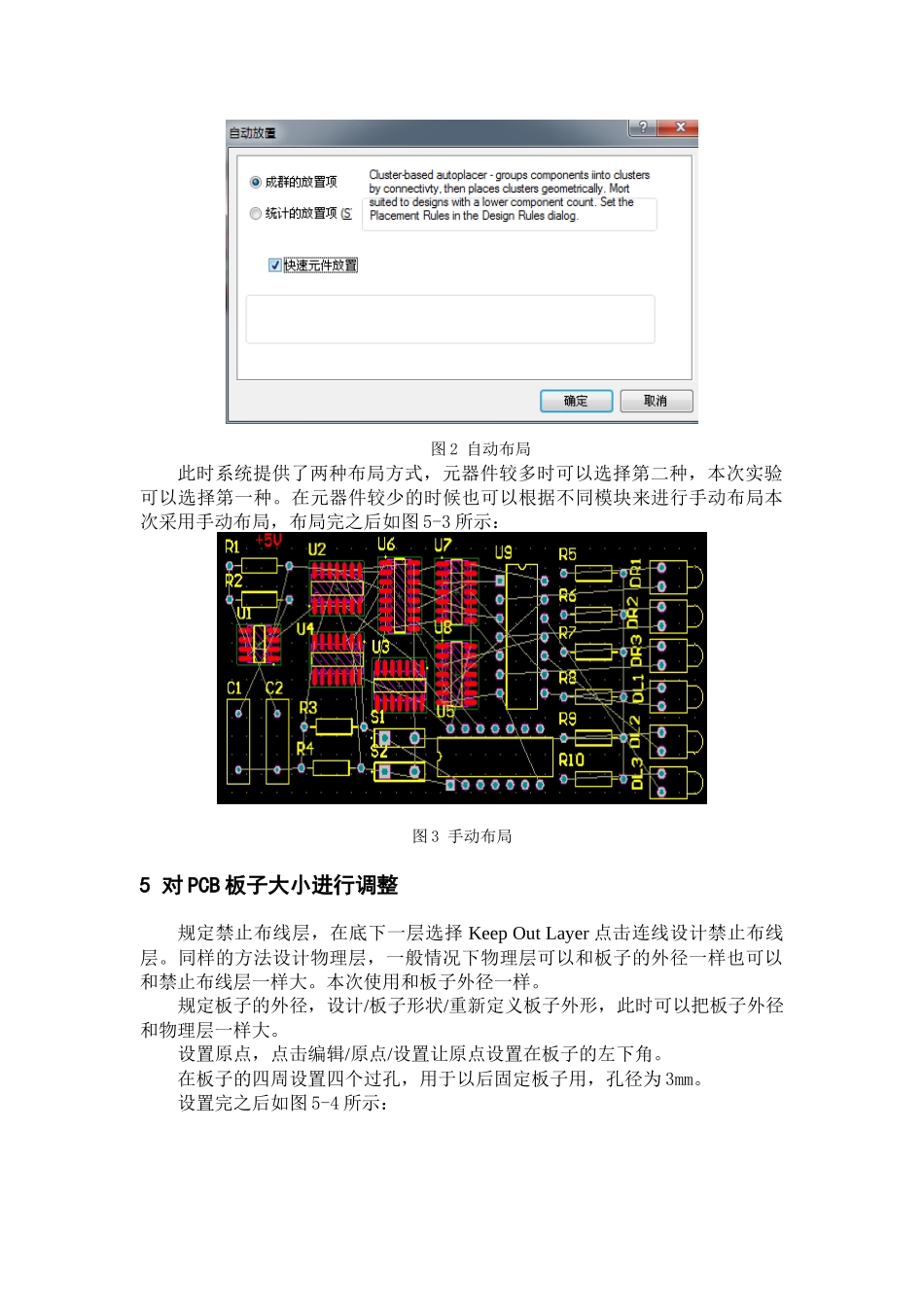

PCB版设计原理概述_第3页
3/9
利用 Altium Designer 先画出原理图,然后进行下面的过程 PCB 版的设计1 创建 PCB 文件在自己所建的 PCB 工程里面创建 PCB 版,创建 PCB 版有种方法本次使用模板创建,点击左边的 File/从模板新建文件/PCB Templatces… 在弹出的窗口中选择 A4 模板。此时弹出 A4 模板创建的 PCB 板。PCB 版里面里面的一般的环境设置和原理图里面的基本一样,一般采用默认的即可不需要过太多的改动。对于不同需要的可进行不同的改动。2 基本层的说明基本工作层面说明: 信号层(Signal Layers):用来放置元件、导线等与电气信号有关的电气元素。对于制作双面板而言,要选中顶层铜膜布线面(Top Layers)和底层铜膜布线面(Bottom Layers)。丝印层(Silkscreen):用于绘制元件的外形轮廓,元件序号和标注字符等。一般选中顶层(Top overlay)即可。防护层(Mask):表面用来防护的。禁止布线层(Keep Out Layer):用于规定放置元件和布线的区域。多层面(Multi layer):用于快速把对象(例如,焊盘和过孔)加入到所有的信号层。3 元件的转入从画好的原理图转入到 PCB 板中,此时一定要确认网络表已经生成和原理图中所有的元器件都有封装,可以在原理图中点击工具/封装管理器菜单查看是否所有的元器件是否都有自己的封装,否则在导入的时候会出错,在确认所有的元器件都有封装之后现在即可对原理图导入到 PCB 文件中。从原理图中导入和从 PCB 中引入都可以。本次使用从 PCB 中引入。点开 PCB 页面设计环境下点击设计/Import Changes From…此时会生成图 5-1 的页面。图 1 元件导入此时点击生成更改,在执行更改即可在 PCB 中看见用 room 所包含的所导入的元件。4 元件的布局可以使用自动布局然后在手动调整点击工具/期间布局/自动布局可见图 5-2 的页面,图 2 自动布局此时系统提供了两种布局方式,元器件较多时可以选择第二种,本次实验可以选择第一种。在元器件较少的时候也可以根据不同模块来进行手动布局本次采用手动布局,布局完之后如图 5-3 所示:图 3 手动布局5 对 PCB 板子大小进行调整规定禁止布线层,在底下一层选择 Keep Out Layer 点击连线设计禁止布线层。同样的方法设计物理层,一般情况下物理层可以和板子的外径一样也可以和禁止布线层一样大。本次使用和板子外径一样。规定板子的外径,设计/板子形状/重新定义板子外形,此时可以把板子外径和物理层一样大。设置原点,...
