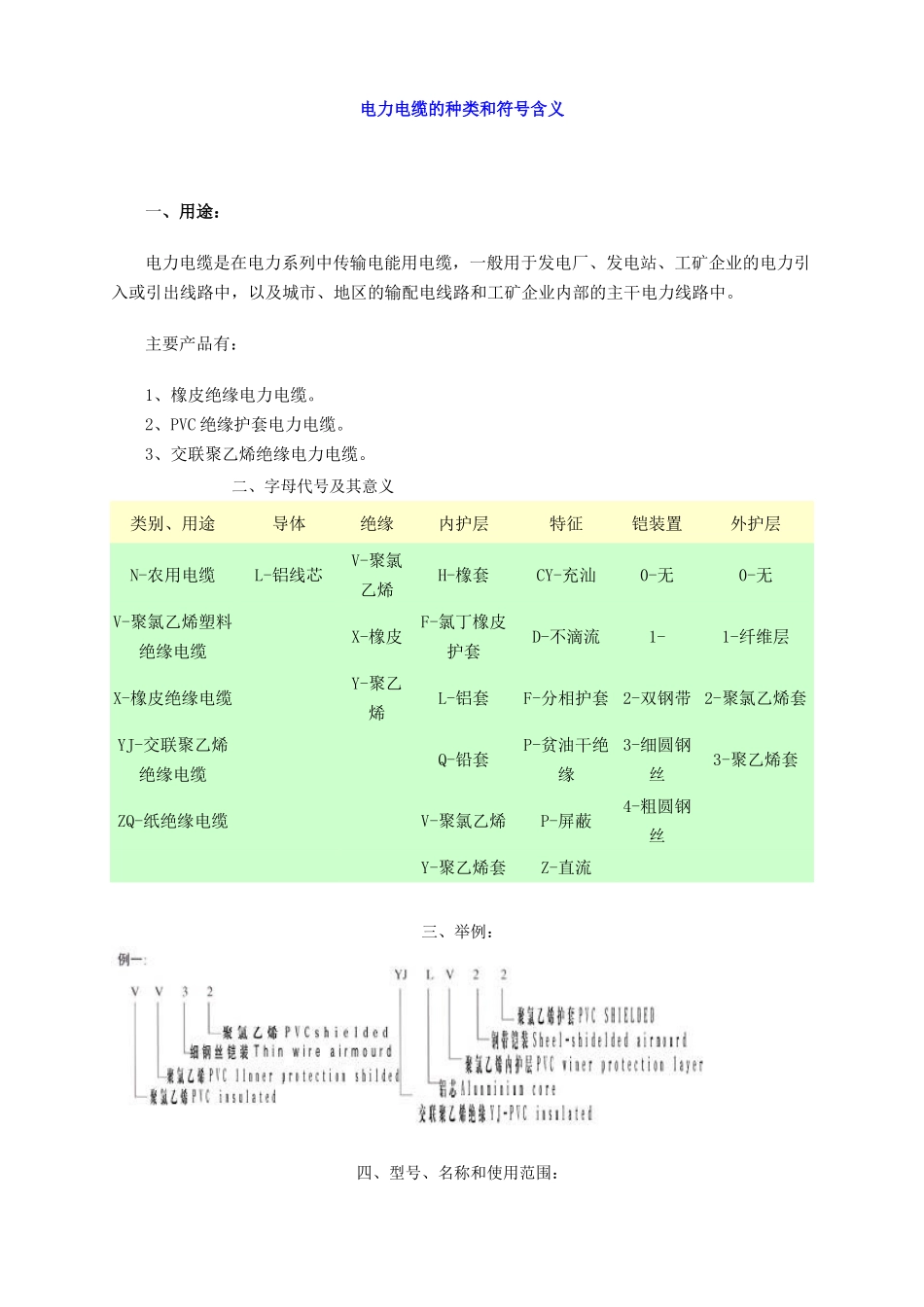

电力电缆的种类和符号含义_第1页
1/2

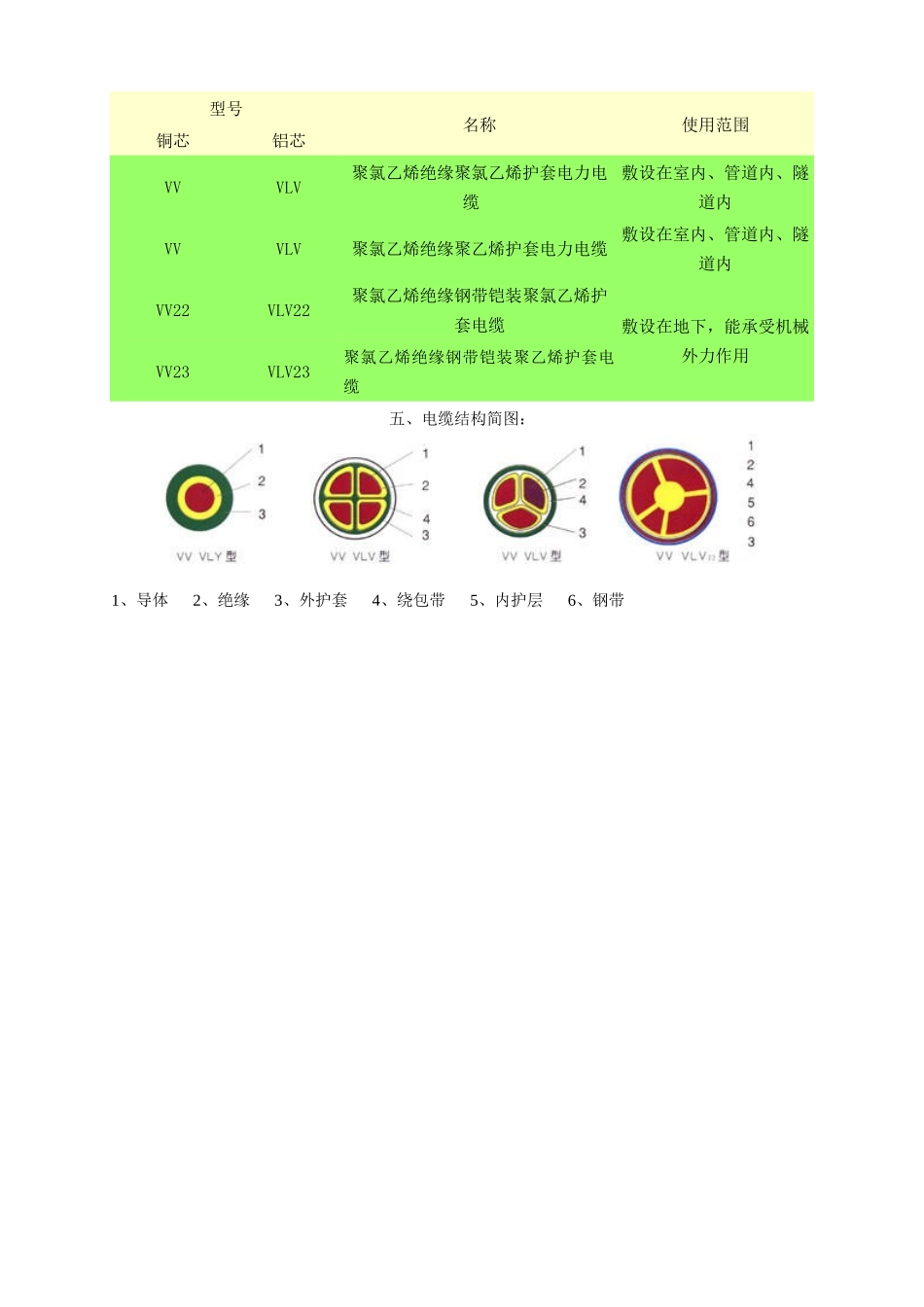

电力电缆的种类和符号含义_第2页
2/2
电力电缆的种类和符号含义 一、用途:电力电缆是在电力系列中传输电能用电缆,一般用于发电厂、发电站、工矿企业的电力引入或引出线路中,以及城市、地区的输配电线路和工矿企业内部的主干电力线路中。主要产品有:1、橡皮绝缘电力电缆。2、PVC 绝缘护套电力电缆。3、交联聚乙烯绝缘电力电缆。二、字母代号及其意义类别、用途导体绝缘内护层特征铠装置外护层N-农用电缆L-铝线芯V-聚氯乙烯H-橡套CY-充汕0-无0-无V-聚氯乙烯塑料绝缘电缆 X-橡皮F-氯丁橡皮护套D-不滴流1-1-纤维层X-橡皮绝缘电缆 Y-聚乙烯L-铝套F-分相护套2-双钢带 2-聚氯乙烯套YJ-交联聚乙烯绝缘电缆 Q-铅套P-贫油干绝缘3-细圆钢丝3-聚乙烯套ZQ-纸绝缘电缆 V-聚氯乙烯P-屏蔽4-粗圆钢丝 Y-聚乙烯套Z-直流 三、举例:四、型号、名称和使用范围:型号名称使用范围铜芯铝芯VVVLV聚氯乙烯绝缘聚氯乙烯护套电力电缆 敷设在室内、管道内、隧道内VVVLV聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、隧道内VV22VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电缆敷设在地下,能承受机械外力作用VV23VLV23聚氯乙烯绝缘钢带铠装聚乙烯护套电缆五、电缆结构简图:1、导体 2、绝缘 3、外护套 4、绕包带 5、内护层 6、钢带
