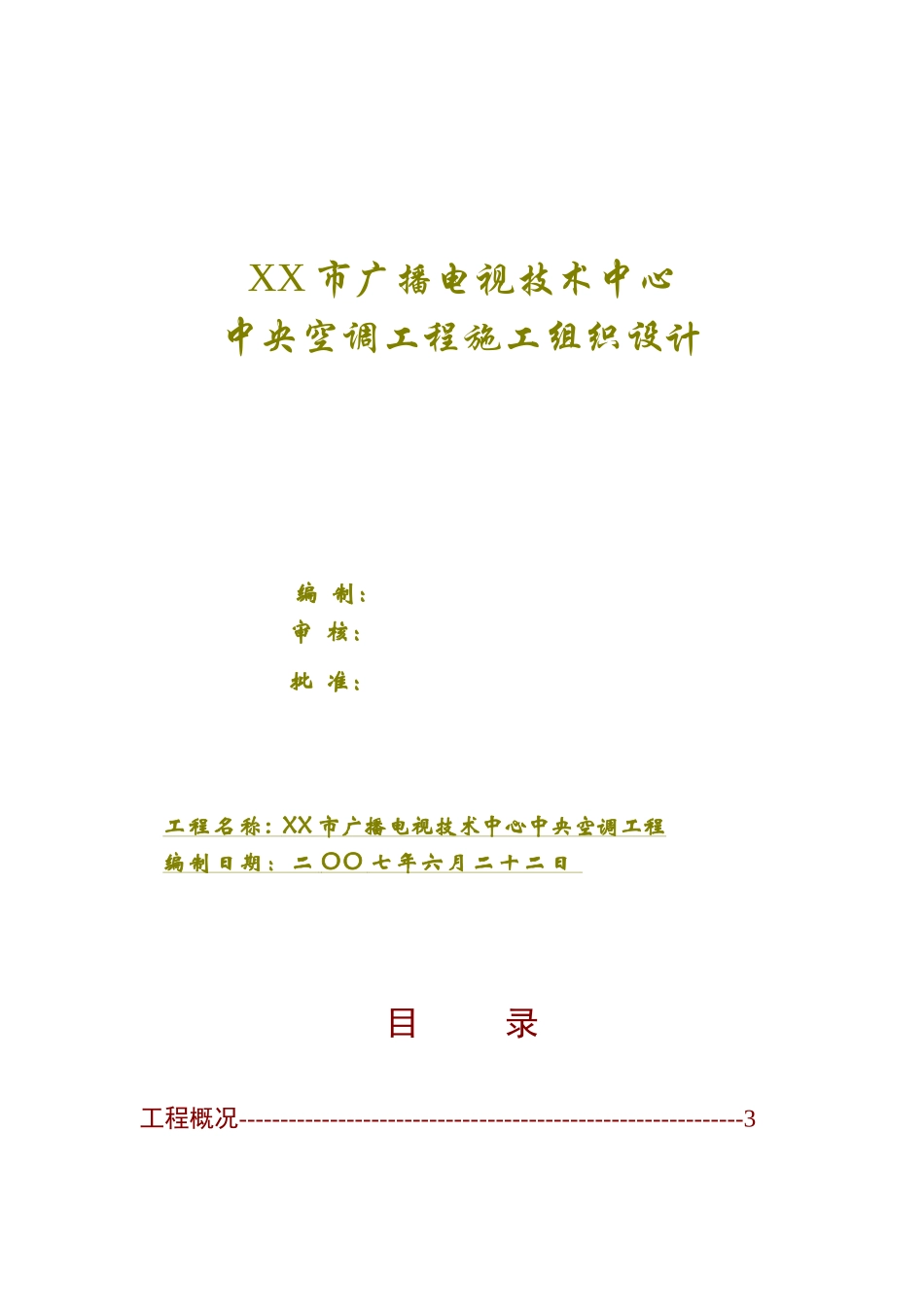

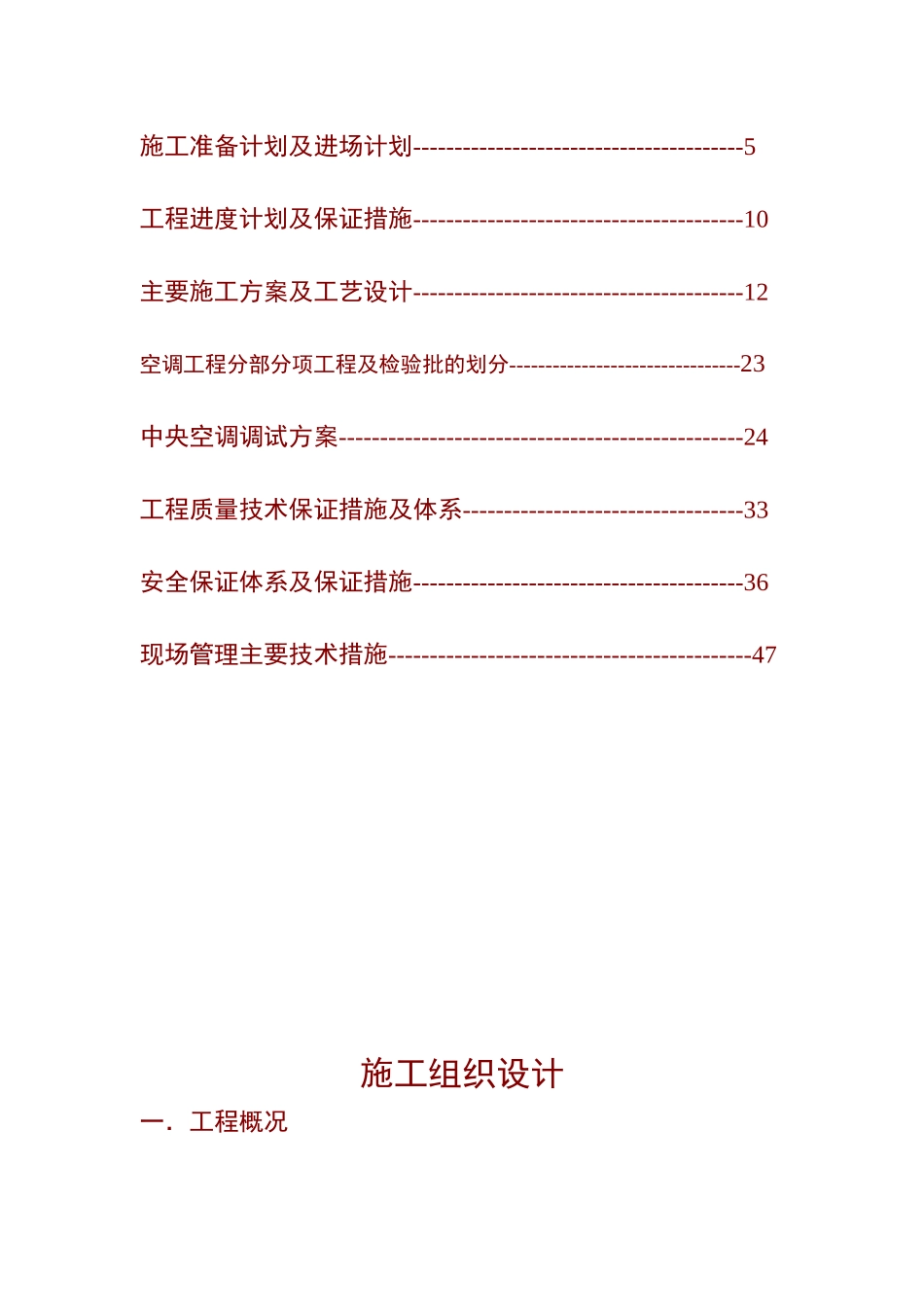

XX 市广播电视技术中心中央空调工程施工组织设计 编 制:审 核:批 准: 工程名称 : XX 市广播电视技术中心中央空调工程 编制日期:二 OO 七年六月二十二日 目 录工程概况-------------------------------------------------------------3施工准备计划及进场计划----------------------------------------5工程进度计划及保证措施----------------------------------------10主要施工方案及工艺设计----------------------------------------12空调工程分部分项工程及检验批的划分--------------------------------23中央空调调试方案-------------------------------------------------24工程质量技术保证措施及体系----------------------------------33安全保证体系及保证措施----------------------------------------36现场管理主要技术措施--------------------------------------------47施工组织设计一.工程概况(一)工程简介:本工程为 XX 市广播电视技术中心,工程位于 XX 市红山路上,是一座现代化的大型综合建筑。由电视和广播两部分组成,分为 A 电视区 B 广播区两个区,总建筑面积 18000 平方米,总建筑高度 23.7 米。A 区为地下一层,地上五层,B 区为地下一层,地上四层,冷水机房、热交换机房设在 B 区地下一层。冷冻机房内配置 2 台螺杆式冷水机组,夏季总冷负荷 1740KW。(二) 工程特点:1、施工技术、质量要求高本工程为综合性工程,内部设施完备,技术先进,通风空调工程相应对风量、风速、噪声要求高质量,且须保证建筑设施使用的可靠性、安全性,保证建筑、装饰、安装三者的整体美观与协调。2、工程施工周期短本工程设有制冷机组 2 台,循环水泵 6 台,组合式空气处理机 14 台,吊顶式新风机组 13 台,各种风机盘管 191 台,回风机箱 11 台以及各种管道阀门和保温,特别是风管工程量大,为了缩短工期,必须合理组织各种材料采购和设备订货,安排有多年施工经验、技术全面的施工队伍进场,结合科学的管理和先进的加工技术,提高工作效率,缩短施工周期。(三)本工程执行技术规范和标准:本工程执行中国国家规范和国家行业标准施工1、《通风与空调工程施工质量验收规范》GB50243-20022、《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-983、《建筑工程施工质量验收统一标准》GB50300-20014、《建筑电气工程施工质量验收规范》GB50303-20025、通风空调工程施工工...
