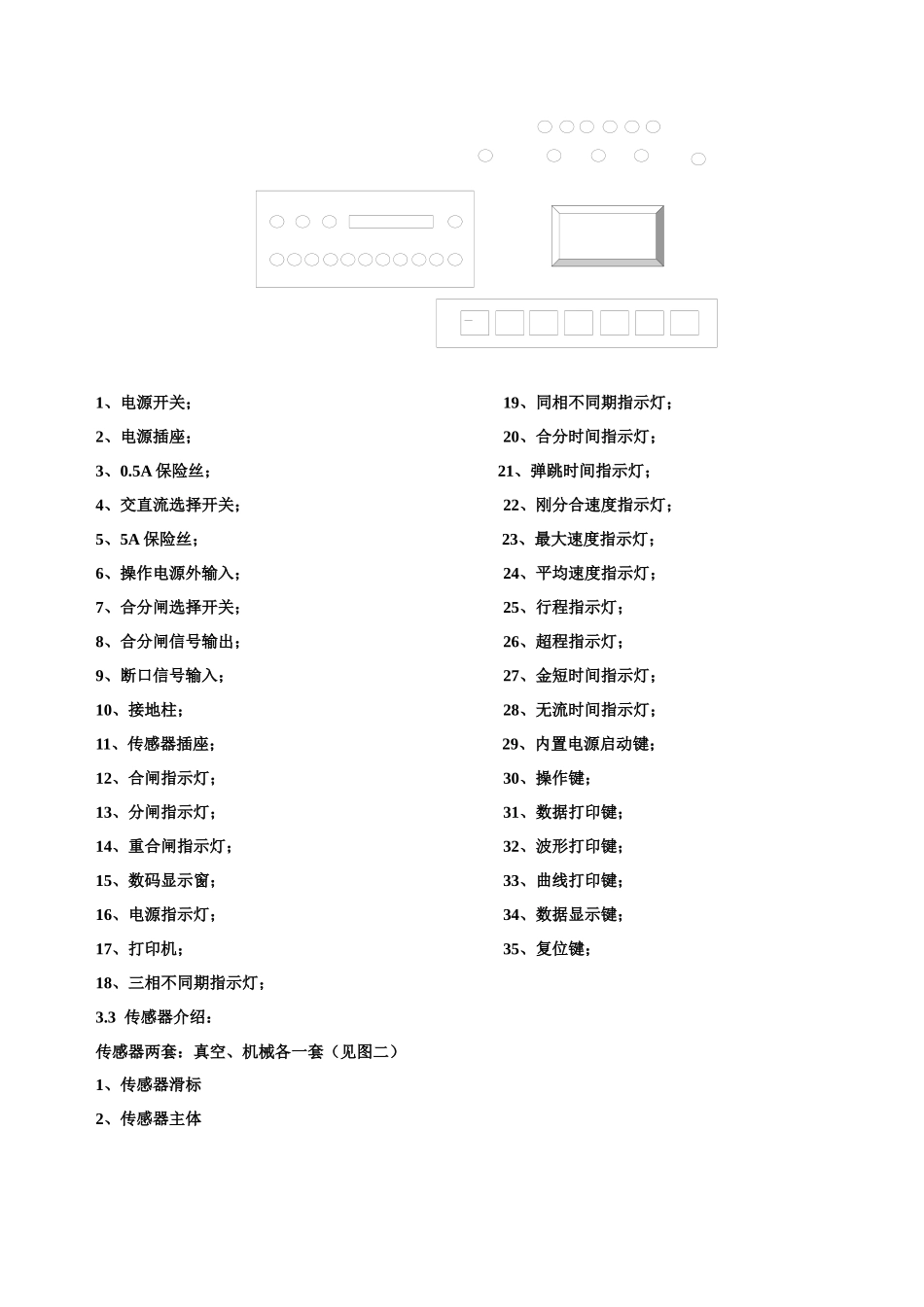

BC6880 高压开关机械特性测试仪使用说明书宝应佳特高压电器设备厂 BC6880 高压开关机械特性测试仪使用说明书一、概述 高压开关机械特性测试仪，是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。该仪器应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。该仪器接线方便、操作简单、操作时只需一次合（分）动作便可得到合（分）闸全部数据。并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。二、功能与特点2.1 测试功能1） 三相不同期 ms 2） 同相不同期 同时测三相双断口 ms3）动触头行程 测六个断口 mm4）动触头超行程 测六个断口 mm5）合（分）闸时间 同时测一至六个断口 ms6）合 （分 ）闸弹跳时间 同时测一至六个断口 ms7）刚合（刚分）闸速度 测一个断口（传感器安装断口） m/s8）合（分）闸最大速度 测一个断口（传感器安装断口） m/s9）合（分）闸平均速度 测一个断口（传感器安装断口） m/s2.2 特点1) 采用了最先进的传感器，精确、可靠、安装方便、适应面广。2）对开关操动电压适应范围大，DC60V—220V 均可操作。3）能自动判别并显示开关操作中的错误指令和不成功操作。4）测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。5）测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。 6）测试仪体积小、重量轻、便于携带。7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。8）仪器自带 220V/5A 直流操作电源，可现场操动各种开关。并具有延时（一秒钟）断电功能。9）仪器严格按行业标准 DL/T846.3—2004《高压开关综合测试仪》中的定义要求进行数据采集和处理 。 三、仪器结构3.1 仪器由主机和传感器两部分组成，铝合金防震箱包装。3.2 主机面板介绍（见图一） 1、电源开关； 19、同相不同期指示灯； 2、电源插座； 20、合分时间指示灯；3、0.5A 保险丝； 21、弹跳时间指示灯；4、交直流选择开关； 22、刚分合速度指示灯； 5、5A 保险丝； 23、最大速度指示灯； 6、操作电源外输入； 24、平均速度指示灯；7、合分闸选择开关； 25、行程指示灯；8、合分闸信号输出； 26、超程指示灯；9、断口信号输入； 27、...
