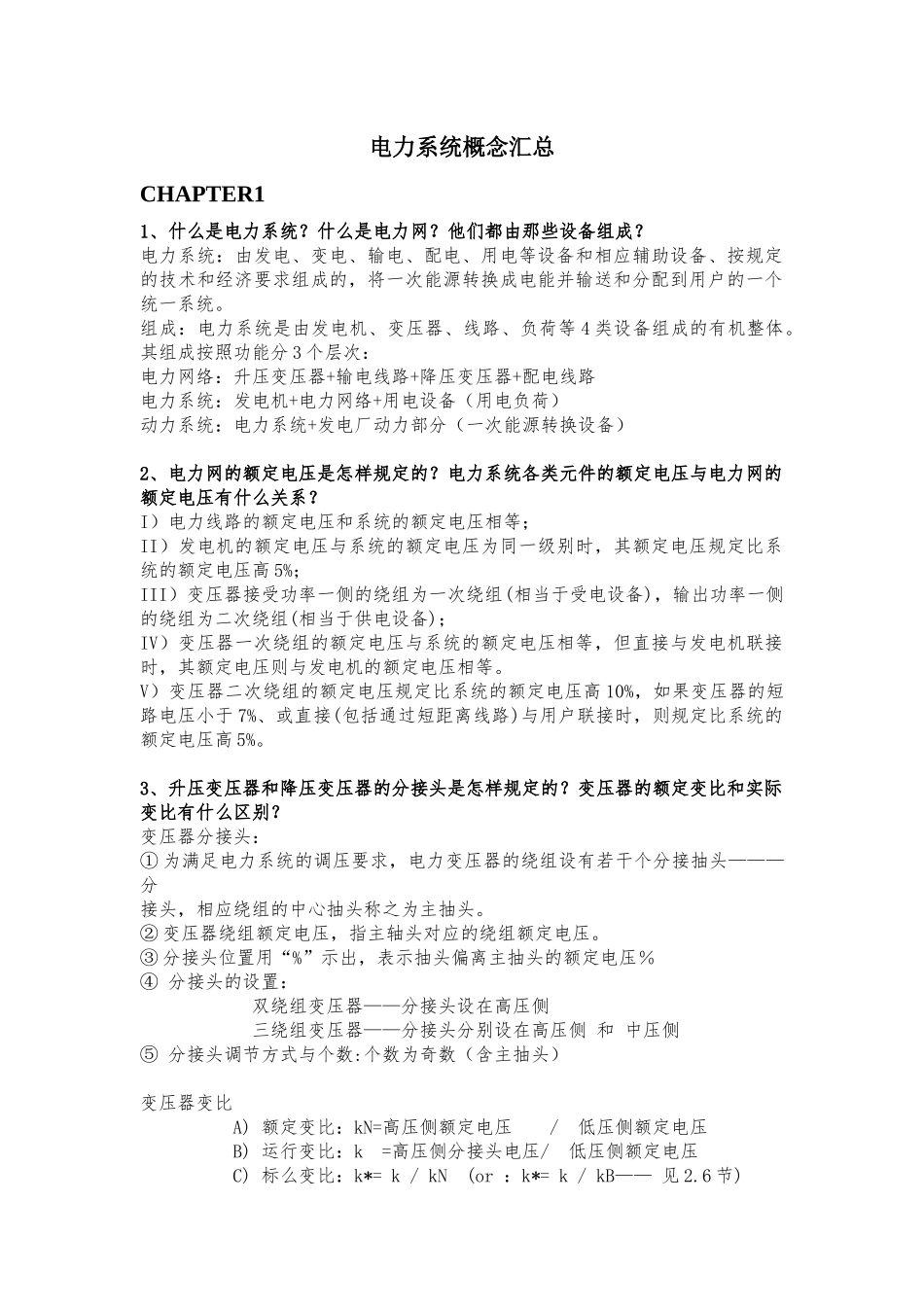

电力系统概念汇总CHAPTER11、什么是电力系统？什么是电力网？他们都由那些设备组成？电力系统：由发电、变电、输电、配电、用电等设备和相应辅助设备、按规定的技术和经济要求组成的，将一次能源转换成电能并输送和分配到用户的一个统一系统。组成：电力系统是由发电机、变压器、线路、负荷等 4 类设备组成的有机整体。其组成按照功能分 3 个层次：电力网络：升压变压器+输电线路+降压变压器+配电线路 电力系统：发电机+电力网络+用电设备（用电负荷）动力系统：电力系统+发电厂动力部分（一次能源转换设备）2、电力网的额定电压是怎样规定的？电力系统各类元件的额定电压与电力网的额定电压有什么关系？I）电力线路的额定电压和系统的额定电压相等； II）发电机的额定电压与系统的额定电压为同一级别时，其额定电压规定比系统的额定电压高 5%； III）变压器接受功率一侧的绕组为一次绕组(相当于受电设备)，输出功率一侧的绕组为二次绕组(相当于供电设备)； IV）变压器一次绕组的额定电压与系统的额定电压相等，但直接与发电机联接时，其额定电压则与发电机的额定电压相等。 V）变压器二次绕组的额定电压规定比系统的额定电压高 10%，如果变压器的短路电压小于 7%、或直接(包括通过短距离线路)与用户联接时，则规定比系统的额定电压高 5%。 3、升压变压器和降压变压器的分接头是怎样规定的？变压器的额定变比和实际变比有什么区别？变压器分接头：① 为满足电力系统的调压要求，电力变压器的绕组设有若干个分接抽头———分接头，相应绕组的中心抽头称之为主抽头。 ② 变压器绕组额定电压，指主轴头对应的绕组额定电压。 ③ 分接头位置用“%”示出，表示抽头偏离主抽头的额定电压％ ④ 分接头的设置： 双绕组变压器——分接头设在高压侧 三绕组变压器——分接头分别设在高压侧 和 中压侧 ⑤ 分接头调节方式与个数:个数为奇数（含主抽头） 变压器变比 A) 额定变比：kN=高压侧额定电压 / 低压侧额定电压 B) 运行变比：k =高压侧分接头电压/ 低压侧额定电压 C) 标么变比：k*= k / kN (or ：k*= k / kB—— 见 2.6 节) 4、电能生产的主要特点是什么？对电力系统运行有哪些基本要求？特点：同时性，瞬时性，与日常生活联系的密切性基本要求：1、供电安全可靠；2、电能质量良好；3、系统运行经济；4、环境友好。 5、电力系统负荷可以分为哪几个等级，各级负荷有何特点？第一级负荷： 中断供电的后果...
