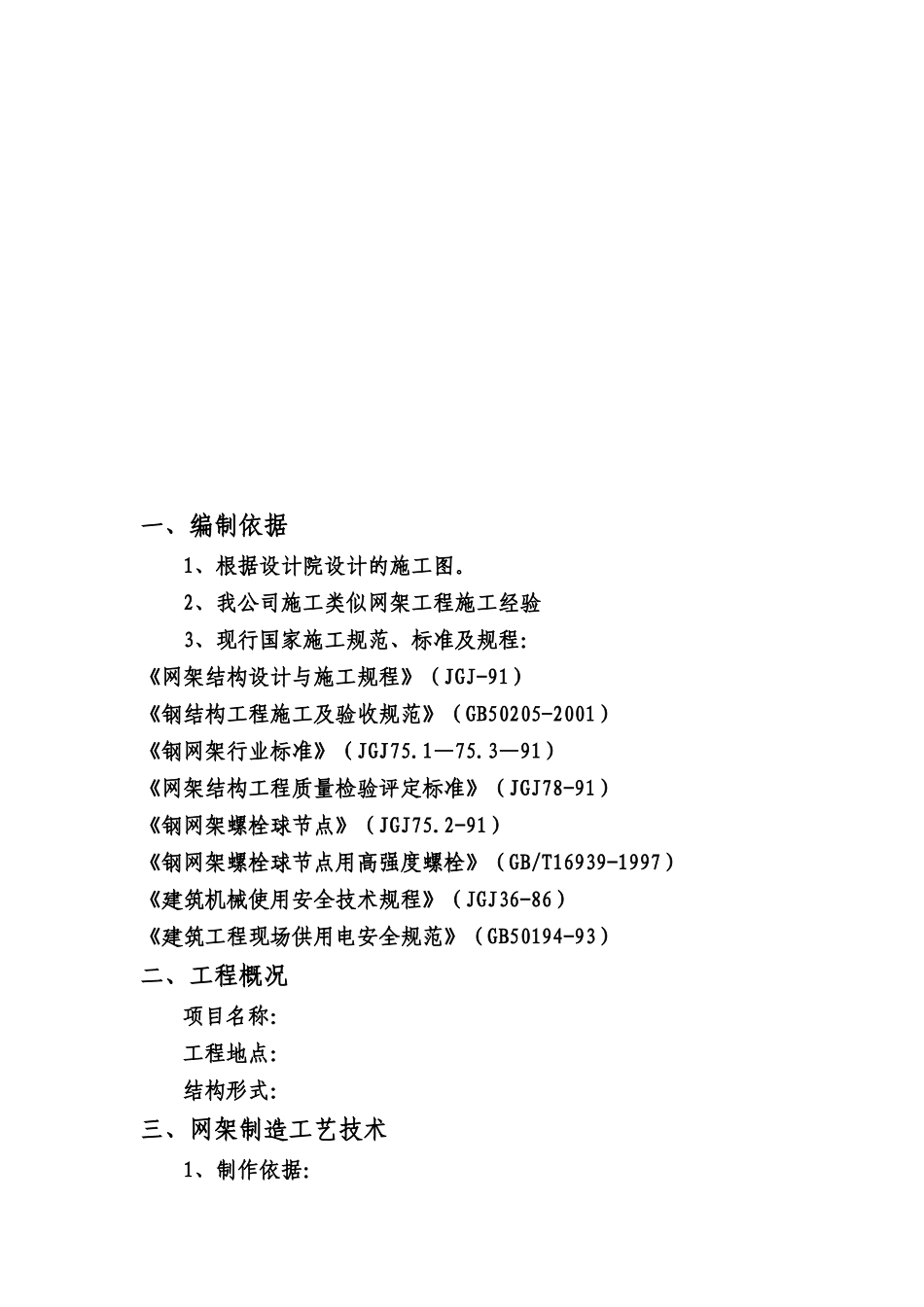

一、编制依据1、根据设计院设计的施工图。2、我公司施工类似网架工程施工经验3、现行国家施工规范、标准及规程：《网架结构设计与施工规程》（JGJ-91）《钢结构工程施工及验收规范》（GB50205-2001）《钢网架行业标准》（JGJ75.1—75.3—91）《网架结构工程质量检验评定标准》（JGJ78-91）《钢网架螺栓球节点》（JGJ75.2-91）《钢网架螺栓球节点用高强度螺栓》（GB/T16939-1997）《建筑机械使用安全技术规程》（JGJ36-86）《建筑工程现场供用电安全规范》（GB50194-93）二、工程概况项目名称：工程地点：结构形式： 三、网架制造工艺技术1、制作依据：绘加工图外协订货生产交底锥头下料机加工组装点焊自动焊接坯球进货进场检验精加工抽样检验涂装编号螺栓进厂验收入库包装发运剔飞溅涂装编号抽样检验钢管下料设计院设计的图纸2、遵循的规范、规程：《网架结构设计与施工规程》（JGJ7－91）《钢结构工程施工及验收规范》（GB50205－2001）《建筑钢结构焊接规程》（JGJ81－91）《钢网架检验及验收标准》（JGJ75.3－91）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923－88）3、采用材料：网架杆件采用 Q235B 钢，螺栓球节点采用 45#钢，高强螺栓采用40Cr 钢，封板锥头采用 Q235B，无纹螺母及螺钉采用 Q235B，45#钢。4、螺栓球节点网架的制作4.1 制作工艺流程：4.2 锥头制作：切割下料坡口清理将高强螺栓、锥头与杆件配合在二氧化碳气体保护双头自动焊机上环焊。焊缝返修焊接检验抛丸除锈涂装编号放样、下料后，毛坯经模锻成型，要求不得有过烧、裂纹等缺陷，然后进行车加工成半成品件，其孔径允许偏差＋0.5mm，锥头底板厚度允许偏差为＋0.5mm/-0.2mm，锥头底板二面平行度不大于0.1mm。4.3 高强螺栓进货检验：高强螺栓及顶丝由专业定点厂家供货，要求其检测手段齐全，随货带有材质证明书与质量保证书。高强螺栓必须用硬度计、10 倍放大镜或磁粉探伤逐根检验其表面硬度，严禁有裂纹或损伤。高强螺栓丝杆长度公差不大于 lmm。螺纹长度为螺栓直径的 1.1d 以上，螺 栓 头 直 径 公 差 为 ±lmm ， 键 槽 距 螺 栓 头 部 底 端 距 离 公 差 为±0.5mm，要圆角过渡，螺栓直径公差为±0.5mm。4.4 杆件制作： 4.4.1 杆件制作工艺：4.4.2 钢管杆件与锥头的焊缝应进行抗拉强度检验，其承载力检验系数应满足规范规定的要求。锥头或封板两端平行度允许偏差为0.5mm，止口与钢管轴线垂直度允许偏差为 0.5mm。杆件长度允许...
