上海某天燃气站钢结构气柜施工组织设计VIP免费

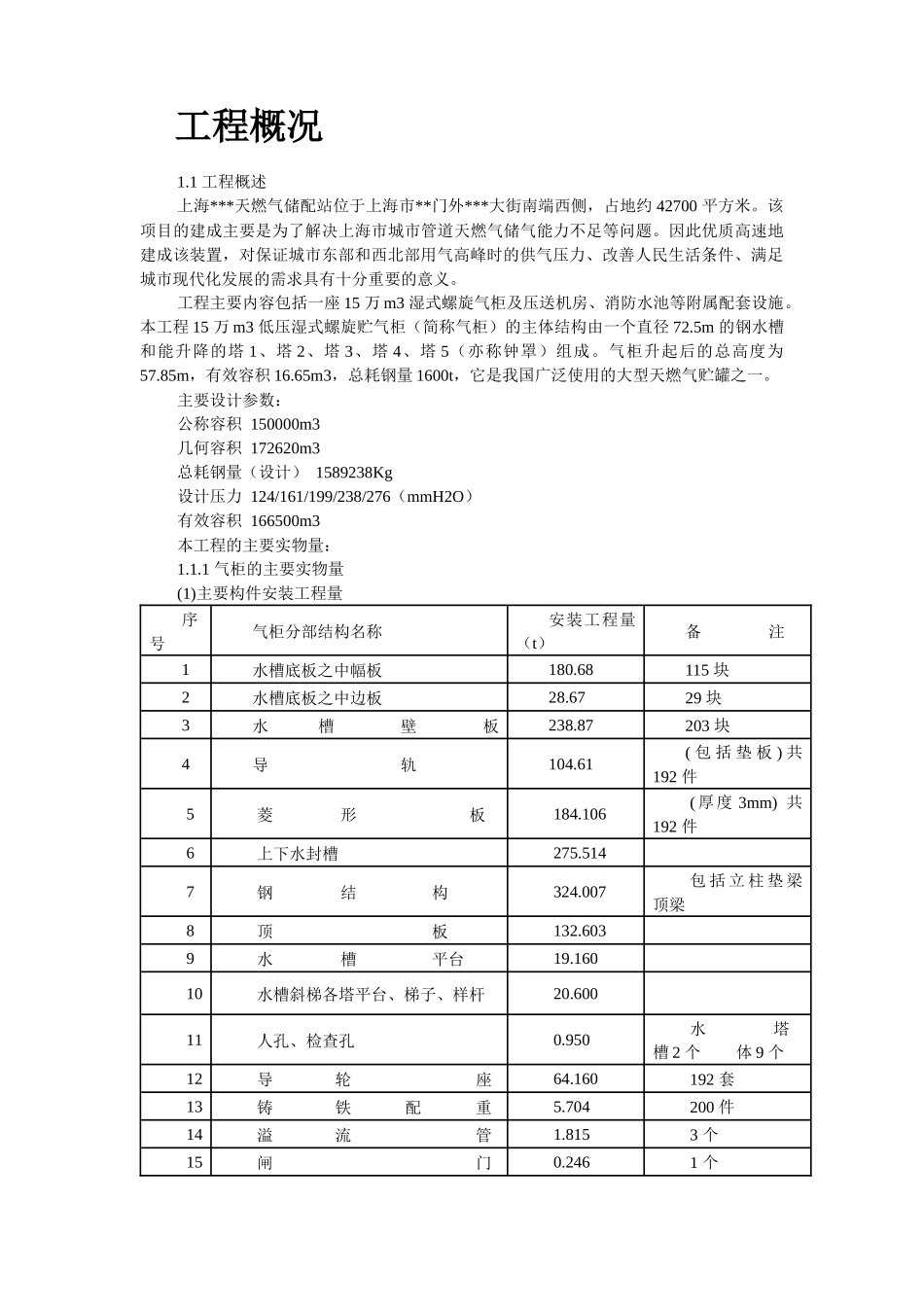

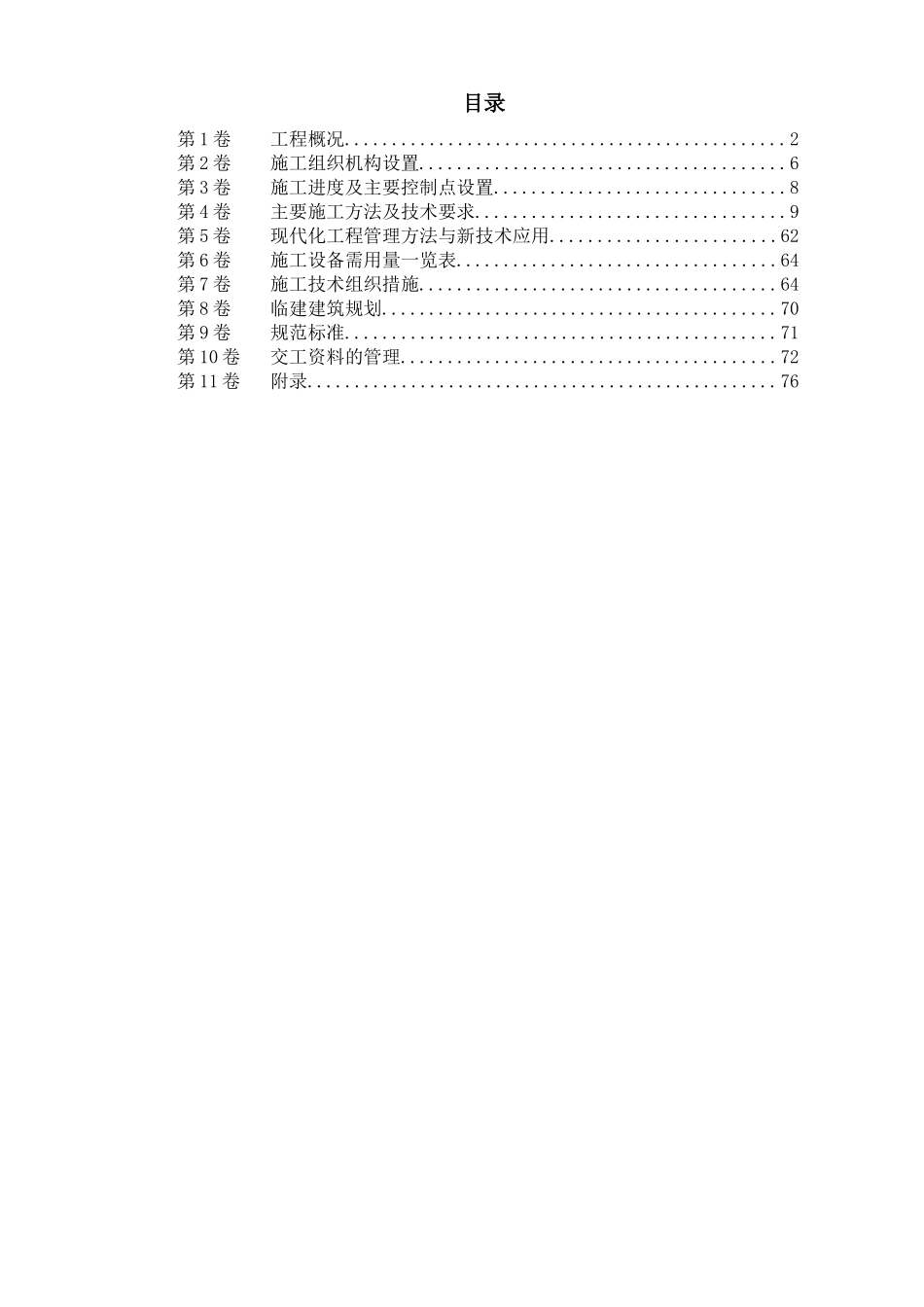

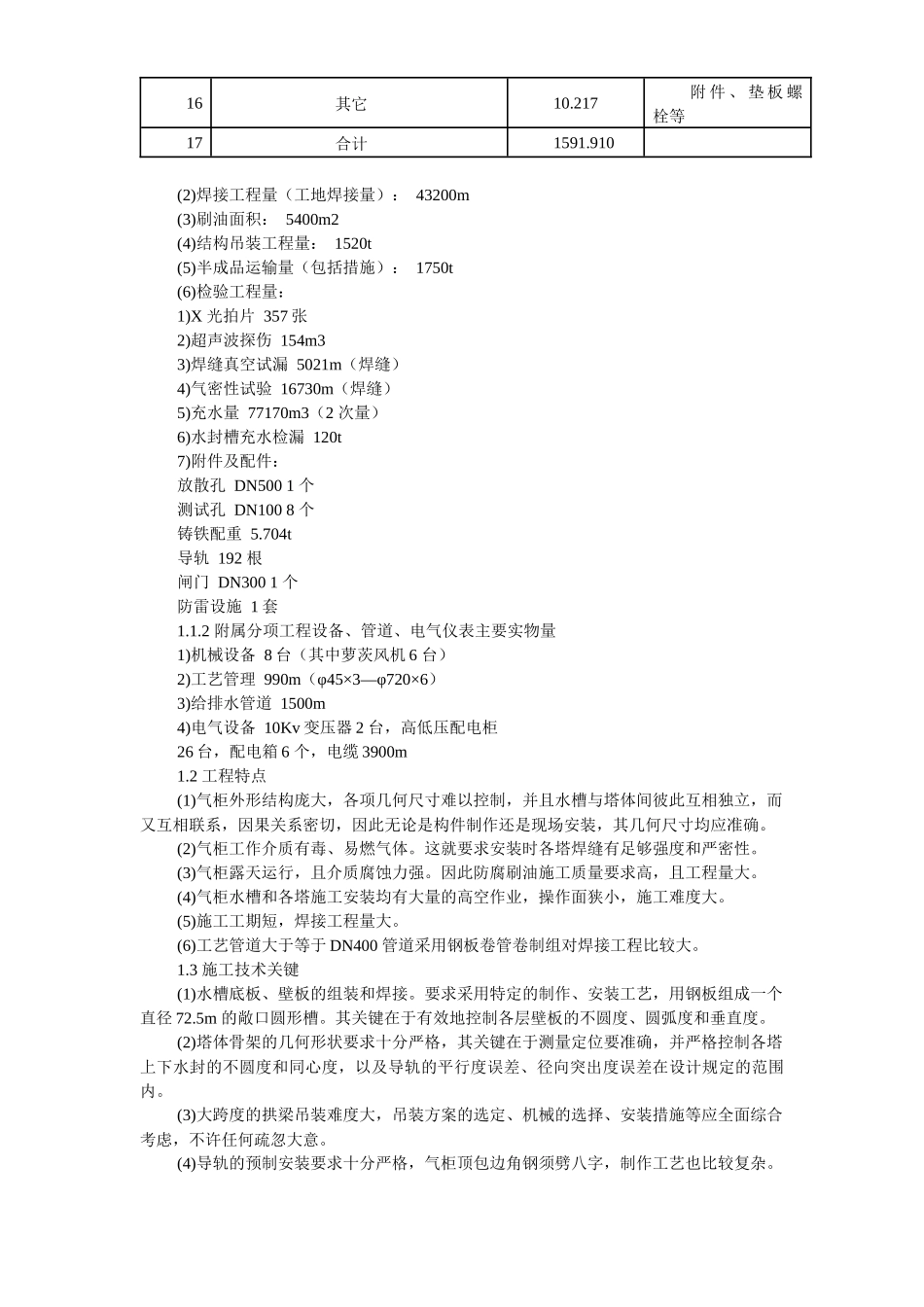

目录第 1 卷工程概况...............................................2第 2 卷施工组织机构设置.......................................6第 3 卷施工进度及主要控制点设置...............................8第 4 卷主要施工方法及技术要求.................................9第 5 卷现代化工程管理方法与新技术应用........................62第 6 卷施工设备需用量一览表..................................64第 7 卷施工技术组织措施......................................64第 8 卷临建建筑规划..........................................70第 9 卷规范标准..............................................71第 10 卷交工资料的管理........................................72第 11 卷附录..................................................76工程概况1.1 工程概述上海***天燃气储配站位于上海市**门外***大街南端西侧，占地约 42700 平方米。该项目的建成主要是为了解决上海市城市管道天燃气储气能力不足等问题。因此优质高速地建成该装置，对保证城市东部和西北部用气高峰时的供气压力、改善人民生活条件、满足城市现代化发展的需求具有十分重要的意义。工程主要内容包括一座 15 万 m3 湿式螺旋气柜及压送机房、消防水池等附属配套设施。本工程 15 万 m3 低压湿式螺旋贮气柜（简称气柜）的主体结构由一个直径 72.5m 的钢水槽和能升降的塔 1、塔 2、塔 3、塔 4、塔 5（亦称钟罩）组成。气柜升起后的总高度为57.85m，有效容积 16.65m3，总耗钢量 1600t，它是我国广泛使用的大型天燃气贮罐之一。主要设计参数：公称容积 150000m3几何容积 172620m3总耗钢量（设计） 1589238Kg设计压力 124/161/199/238/276（mmH2O）有效容积 166500m3本工程的主要实物量：1.1.1 气柜的主要实物量(1)主要构件安装工程量序号气柜分部结构名称安装工程量（t）备注1水槽底板之中幅板180.68115 块2水槽底板之中边板28.6729 块3水槽壁板238.87203 块4导轨104.61( 包 括 垫 板 ) 共192 件5菱形板184.106(厚度 3mm) 共192 件6上下水封槽275.5147钢结构324.007包 括 立 柱 垫 梁顶梁8顶板132.6039水槽平台19.16010水槽斜梯各塔平台、梯子、样杆20.60011人孔、检查孔0.950水槽 2 个塔体 9 个12导轮座64.160192 套13铸铁配重5.704200 件14溢流管1.8153 个15闸门0.2461 个16其它10.217附 ...
