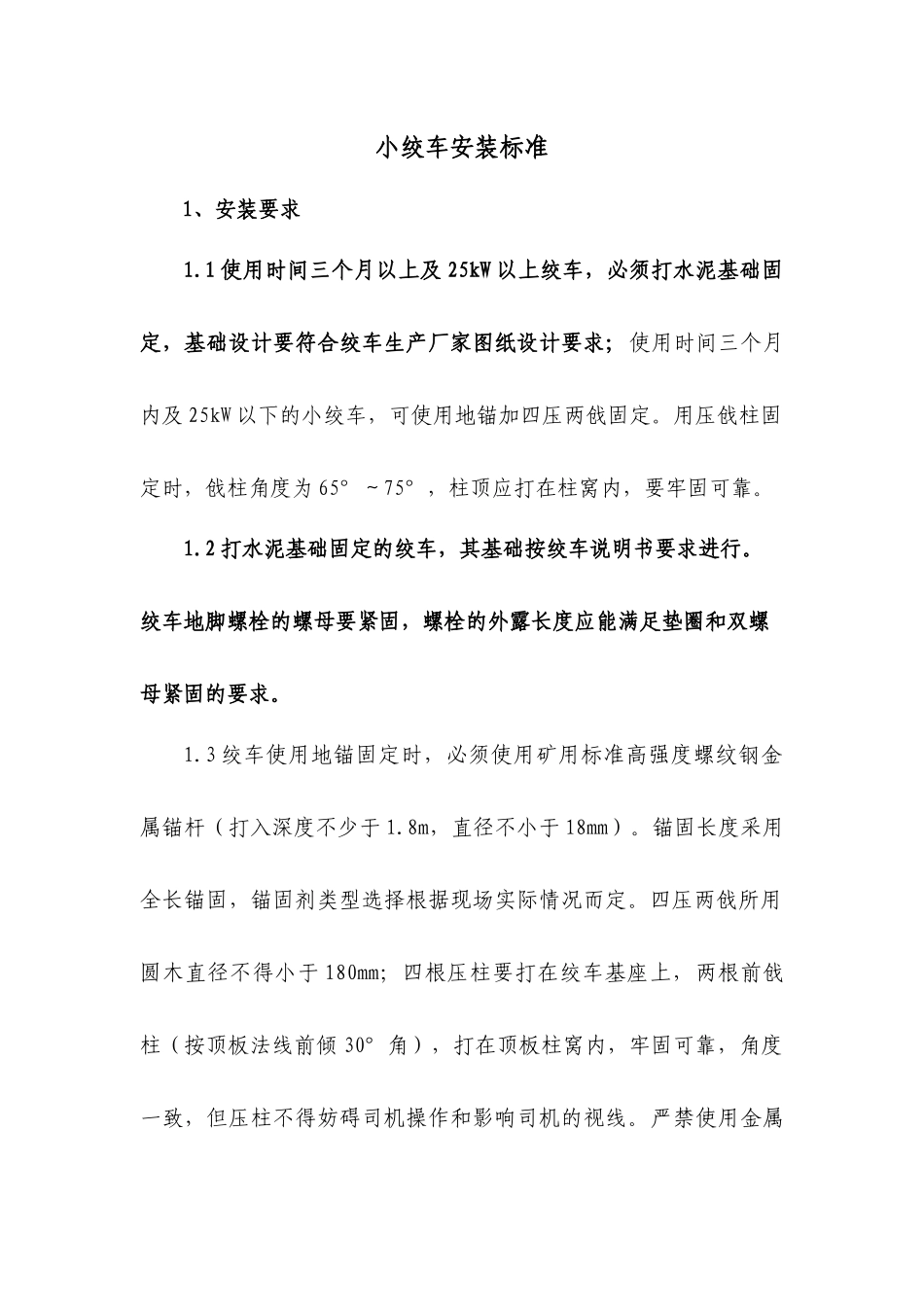

小绞车安装标准1、安装要求1.1 使用时间三个月以上及 25kW 以上绞车，必须打水泥基础固定，基础设计要符合绞车生产厂家图纸设计要求；使用时间三个月内及 25kW 以下的小绞车，可使用地锚加四压两戗固定。用压戗柱固定时，戗柱角度为 65°～75°，柱顶应打在柱窝内，要牢固可靠。1.2 打水泥基础固定的绞车，其基础按绞车说明书要求进行。绞车地脚螺栓的螺母要紧固，螺栓的外露长度应能满足垫圈和双螺母紧固的要求。1.3 绞车使用地锚固定时，必须使用矿用标准高强度螺纹钢金属锚杆（打入深度不少于 1.8m，直径不小于 18mm）。锚固长度采用全长锚固，锚固剂类型选择根据现场实际情况而定。四压两戗所用圆木直径不得小于 180mm；四根压柱要打在绞车基座上，两根前戗柱（按顶板法线前倾 30°角），打在顶板柱窝内，牢固可靠，角度一致，但压柱不得妨碍司机操作和影响司机的视线。严禁使用金属支柱固定。绞车除压、戗柱外，必须有生根绳及钢丝绳防护网，生根绳要用直径为 15.5mm 以上的钢丝绳。接头处用不少于 3 付绳卡子卡牢，用不少于两根锚杆固定，锚杆有效深度不少于 1.8m，生根绳严禁固定在棚腿上或其它地方。1.4 绞车安装地点必须满足设备摆放、方便检修和便于安全操作的要求。安装后的绞车最突出部位与最近轨道的间距不得小于600mm，绞车最突出部位与巷道帮之间应留有不小于 300mm 的检修空间，绞车司机操作侧应有不小于 1m2 安全操作空间，绞车硐室高度不得小于 2m。1.5 上山施工，采用倒拉绞车时，迎头应装平式导向轮，禁止用小滑轮代替；导向轮的固定方式应在作业规程中明确规定，要全部外露，便于检查，并落实检查责任人。1.6 绞车安装在专用绞车硐室时，滚筒中心线应与斜巷轨道中心线重合，误差不大于 50mm，安装稳固，方便操作，钢丝绳排列整齐。小绞车在轨道一侧安装时，要保证绞车运行时，盘绳整齐、不爬绳、不咬绳。严禁用其它异物强行盘绳，条件允许时，可用导向滑轮导向提升。1.7 绞车钢丝绳的钩头，必须使用鸡心环，钩头绳卡的安装数量及方式必须符合有关规定。1.8 斜巷绞车的每个钩头，都必须配有符合要求的保险绳，保险绳长度和提升车数相适应，不宜过长，绳头余长不大于 100mm。当钢丝绳直径小于 21.5mm 时，保险绳应同主绳直径相同；当钢丝绳直径大于 21.5mm 时，可采用 φ21.5mm 的钢丝绳作为保险绳。2、绞车钢丝绳选用标准序号绞车名称规格型号钢丝绳直径（6*19）备注1调度绞车JD—11.4Φ15...
