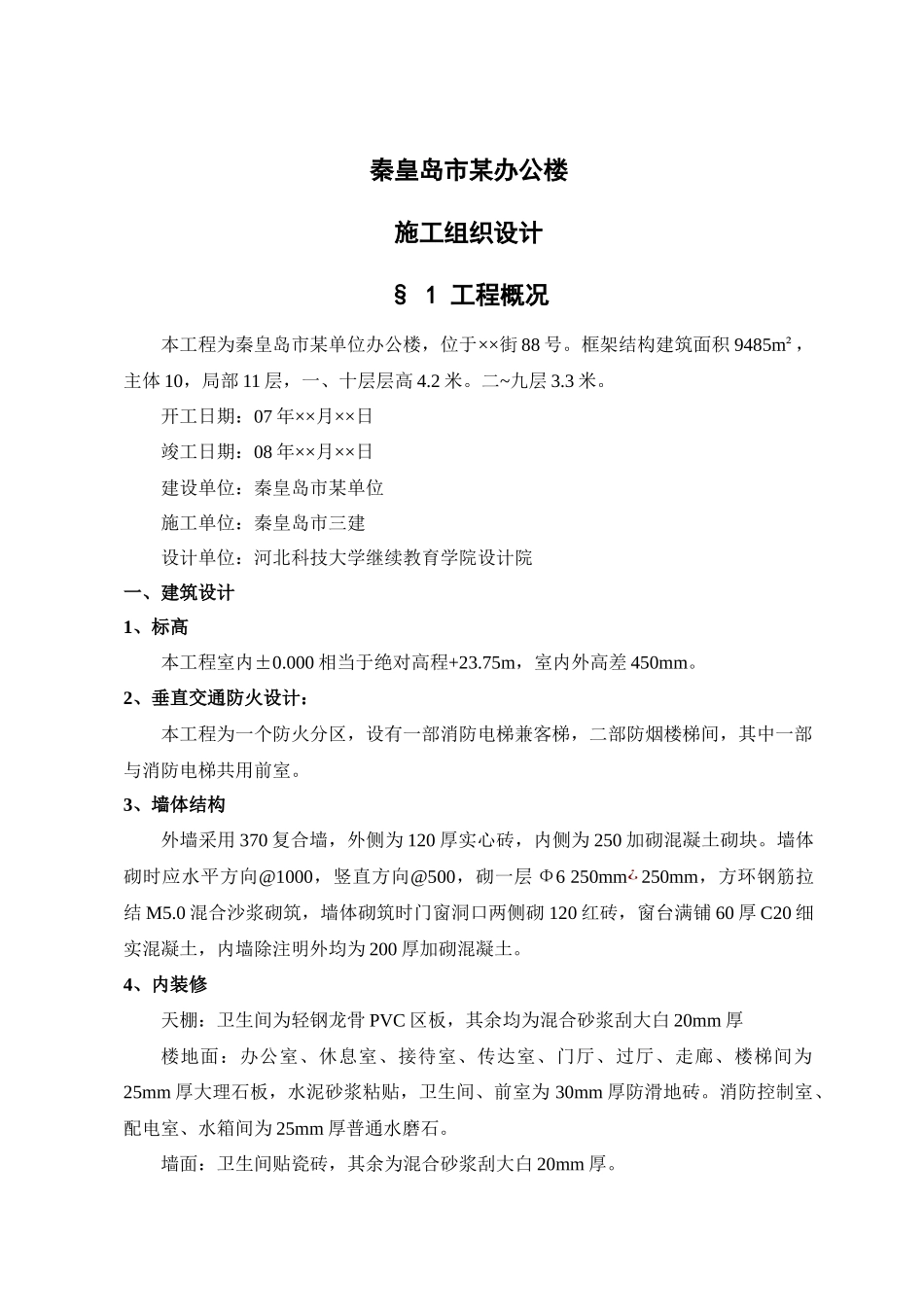

秦皇岛市某办公楼施工组织设计§ 1 工程概况本工程为秦皇岛市某单位办公楼,位于××街 88 号。框架结构建筑面积 9485m²,主体 10,局部 11 层,一、十层层高 4.2 米。二~九层 3.3 米。开工日期:07 年××月××日竣工日期:08 年××月××日建设单位:秦皇岛市某单位施工单位:秦皇岛市三建设计单位:河北科技大学继续教育学院设计院一、建筑设计1、标高本工程室内±0.000 相当于绝对高程+23.75m,室内外高差 450mm。2、垂直交通防火设计:本工程为一个防火分区,设有一部消防电梯兼客梯,二部防烟楼梯间,其中一部与消防电梯共用前室。3、墙体结构外墙采用 370 复合墙,外侧为 120 厚实心砖,内侧为 250 加砌混凝土砌块。墙体砌时应水平方向@1000,竖直方向@500,砌一层 Φ6 250mm¿ 250mm,方环钢筋拉结 M5.0 混合沙浆砌筑,墙体砌筑时门窗洞口两侧砌 120 红砖,窗台满铺 60 厚 C20 细实混凝土,内墙除注明外均为 200 厚加砌混凝土。4、内装修天棚:卫生间为轻钢龙骨 PVC 区板,其余均为混合砂浆刮大白 20mm 厚楼地面:办公室、休息室、接待室、传达室、门厅、过厅、走廊、楼梯间为25mm 厚大理石板,水泥砂浆粘贴,卫生间、前室为 30mm 厚防滑地砖。消防控制室、配电室、水箱间为 25mm 厚普通水磨石。墙面:卫生间贴瓷砖,其余为混合砂浆刮大白 20mm 厚。窗台板:预制美术水磨石窗台板。5、外装饰外墙面米黄色瓷砖,浅棕色瓷砖分隔带,白色瓷砖点缀,做斩假石 900mm 高墙裙。室外台阶采用大理石贴面。6、门窗外窗为单框双玻铝合金窗,内门为木门,外门为铝合金门,不锈钢门,楼梯间为实拼双面石棉板防火门。7、屋面工程屋面 APP 防水(8mm 厚),外加 50mm 厚钢筋混凝土。二、结构设计1、基础基础采用预制混凝土方桩,桩径为 350mm¿ 350mm,桩长 12m。单桩承载力设计值 750KN,桩采用 C30 混凝土,C10 混凝土垫层,承台混凝土 C35。2、主体梁:框架梁截面尺寸为 350mm¿ 800mm,连系梁截面尺寸为 300mm¿ 600mm,周边支撑梁截面尺寸为 250mm¿ 500mm,混凝土标号 C20。板:所有板的板厚均为 100mm,混凝土标号 C20。柱 墙 : 柱 为 方 柱 , 截 面 600mm¿ 600mm 、 500mm¿ 500mm , 剪 力 墙 墙 厚 为200mm。柱墙混凝土全部为 C30。§ 2 施工部署一、施工准备工作1、施工用水由建设单位指定的给水管道引出(具体位置见施工平面图)送至搅...
