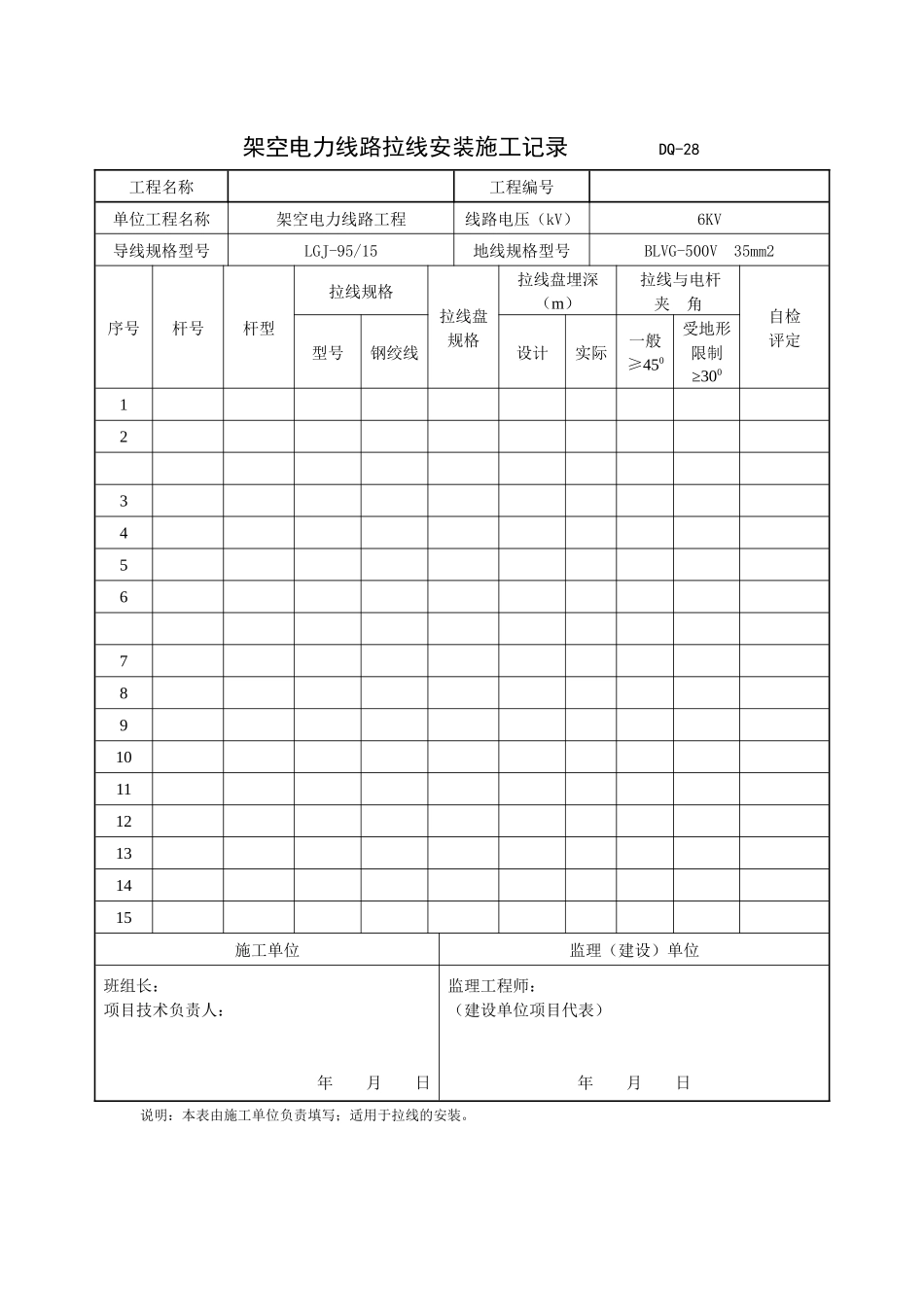

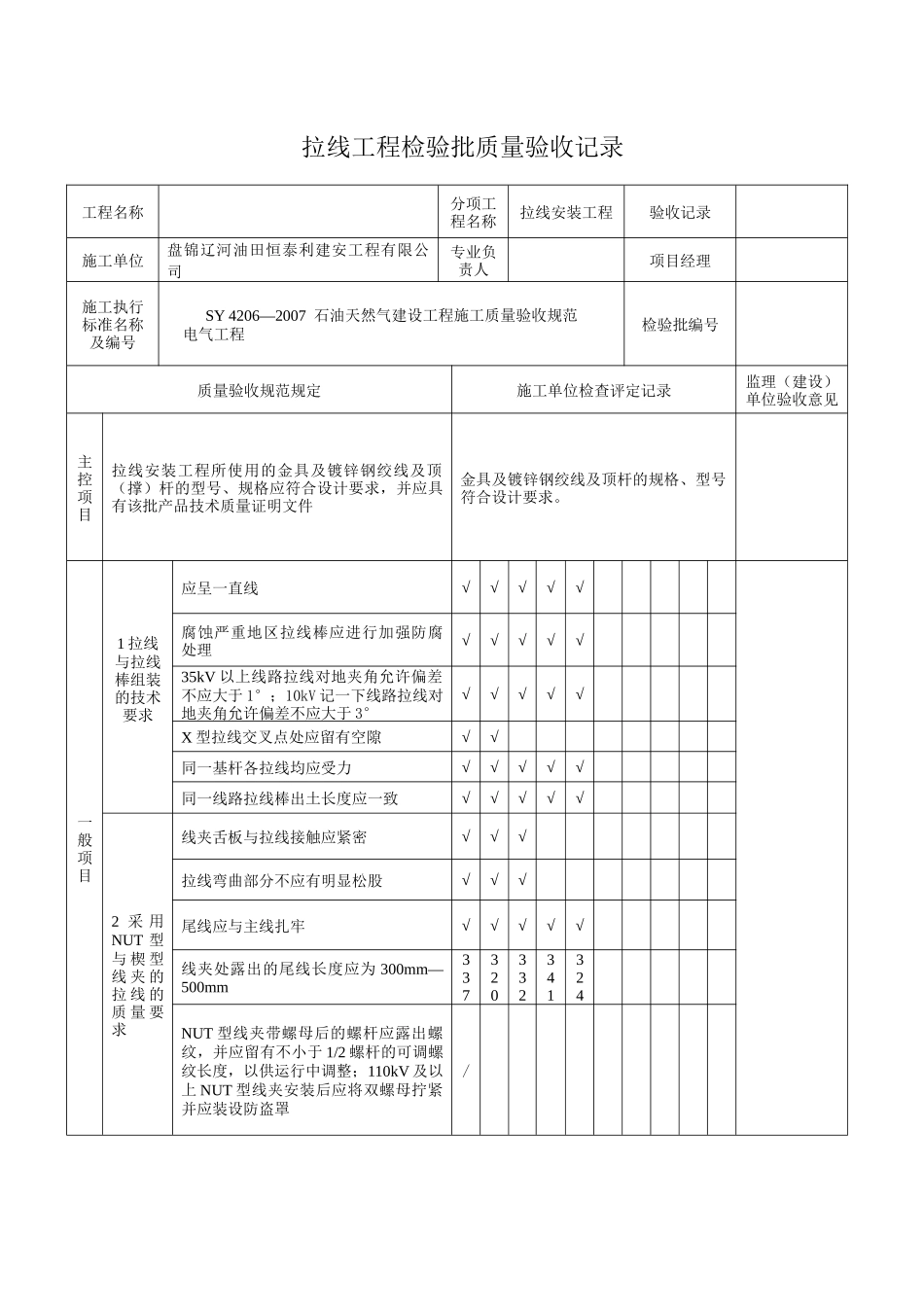

架空电力线路拉线安装施工记录 DQ-28工程名称工程编号单位工程名称架空电力线路工程线路电压(kV)6KV导线规格型号LGJ-95/15地线规格型号BLVG-500V 35mm2序号杆号杆型拉线规格拉线盘规格拉线盘埋深(m) 拉线与电杆夹 角自检评定型号钢绞线设计实际一般≥450受地形限制≥300123456789101112131415施工单位监理(建设)单位班组长:项目技术负责人:年 月 日监理工程师: (建设单位项目代表)年 月 日说明:本表由施工单位负责填写;适用于拉线的安装。拉线工程检验批质量验收记录工程名称分项工程名称拉线安装工程验收记录施工单位盘锦辽河油田恒泰利建安工程有限公司专业负责人项目经理施工执行标准名称及编号SY 4206—2007 石油天然气建设工程施工质量验收规范 电气工程检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收意见主控项目拉线安装工程所使用的金具及镀锌钢绞线及顶(撑)杆的型号、规格应符合设计要求,并应具有该批产品技术质量证明文件金具及镀锌钢绞线及顶杆的规格、型号符合设计要求。一般项目1 拉线与拉线棒组装的技术要求应呈一直线√√√√√腐蚀严重地区拉线棒应进行加强防腐处理√√√√√35kV 以上线路拉线对地夹角允许偏差不应大于 1°;10kV 记一下线路拉线对地夹角允许偏差不应大于 3°√√√√√X 型拉线交叉点处应留有空隙√√同一基杆各拉线均应受力√√√√√同一线路拉线棒出土长度应一致√√√√√2 采 用NUT 型与 楔 型线 夹 的拉 线 的质 量 要求线夹舌板与拉线接触应紧密√√√拉线弯曲部分不应有明显松股√√√尾线应与主线扎牢√√√√√线夹处露出的尾线长度应为 300mm—500mm337320332341324NUT 型线夹带螺母后的螺杆应露出螺纹,并应留有不小于 1/2 螺杆的可调螺纹长度,以供运行中调整;110kV 及以上 NUT 型线夹安装后应将双螺母拧紧并应装设防盗罩/架空电力线路测量记录 DQ-23-1一般项目3 顶(撑)杆的安装的质量要求顶杆底部埋深不宜小于 0.5m,且设有防沉措施/与主杆之间夹角应满足设计要求,允许偏差为±5°/与主杆连接应紧密、牢固/施工单位检查评定结果项目专业质检员: 年 月 日监理(建设)单位验收结论监理工程师:(建设单位项目代表) 年 月 日工程名称工程编号单位工程名称架空电力线路工程线路电压(kV)6KV导线规格型号LGJ-95/15地线规格型号BLVG-500V 35mm21、测量记录表杆号杆型杆高档距转角度数杆号杆型杆高档距转角...
