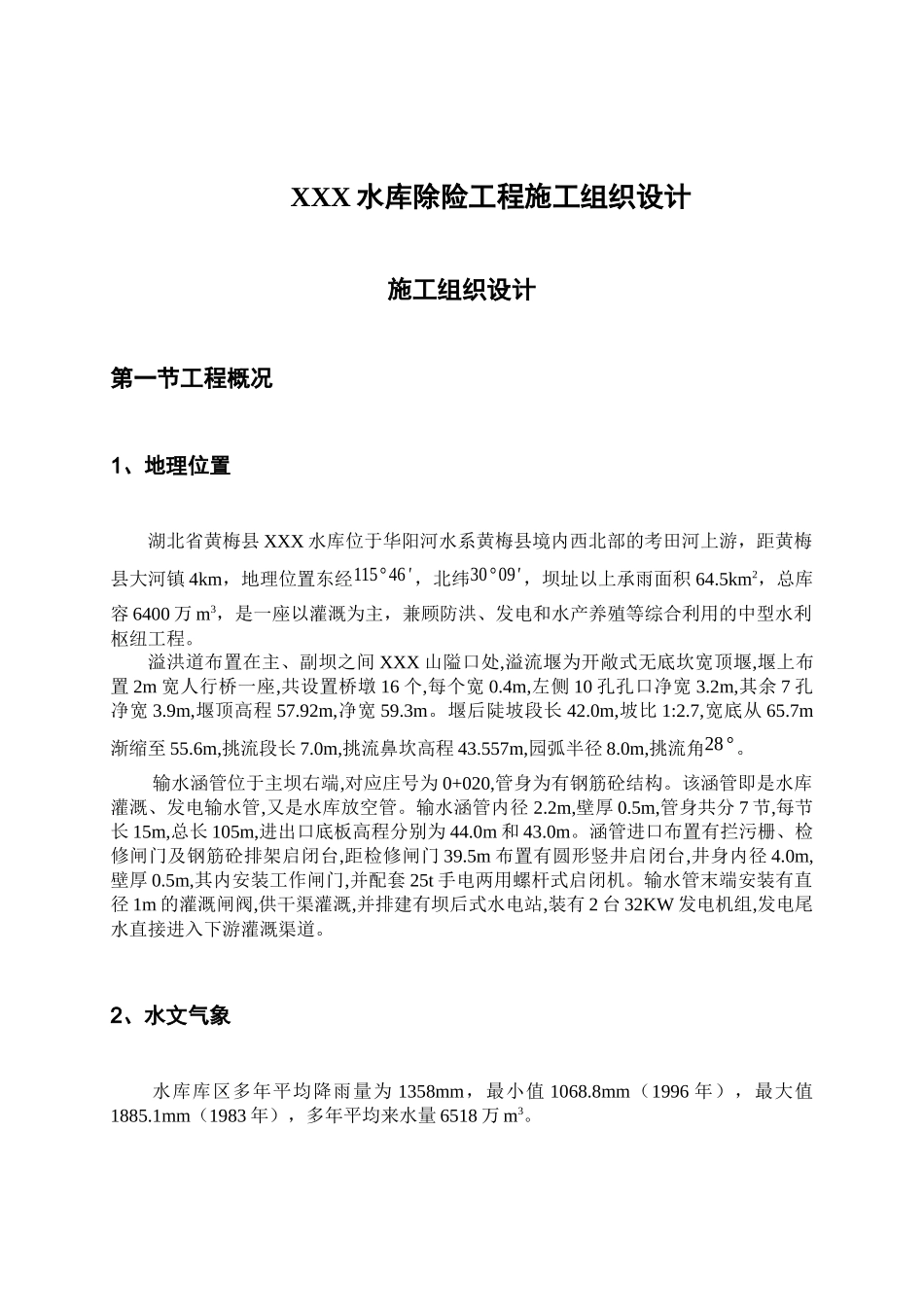

XXX 水库除险工程施工组织设计施工组织设计第一节工程概况1、地理位置湖北省黄梅县 XXX 水库位于华阳河水系黄梅县境内西北部的考田河上游，距黄梅县大河镇 4km，地理位置东经115° 46' ，北纬30° 09' ，坝址以上承雨面积 64.5km2，总库容 6400 万 m3，是一座以灌溉为主，兼顾防洪、发电和水产养殖等综合利用的中型水利枢纽工程。溢洪道布置在主、副坝之间 XXX 山隘口处,溢流堰为开敞式无底坎宽顶堰,堰上布置 2m 宽人行桥一座,共设置桥墩 16 个,每个宽 0.4m,左侧 10 孔孔口净宽 3.2m,其余 7 孔净宽 3.9m,堰顶高程 57.92m,净宽 59.3m。堰后陡坡段长 42.0m,坡比 1:2.7,宽底从 65.7m渐缩至 55.6m,挑流段长 7.0m,挑流鼻坎高程 43.557m,园弧半径 8.0m,挑流角28°。 输水涵管位于主坝右端,对应庄号为 0+020,管身为有钢筋砼结构。该涵管即是水库灌溉、发电输水管,又是水库放空管。输水涵管内径 2.2m,壁厚 0.5m,管身共分 7 节,每节长 15m,总长 105m,进出口底板高程分别为 44.0m 和 43.0m。涵管进口布置有拦污栅、检修闸门及钢筋砼排架启闭台,距检修闸门 39.5m 布置有圆形竖井启闭台,井身内径 4.0m,壁厚 0.5m,其内安装工作闸门,并配套 25t 手电两用螺杆式启闭机。输水管末端安装有直径 1m 的灌溉闸阀,供干渠灌溉,并排建有坝后式水电站,装有 2 台 32KW 发电机组,发电尾水直接进入下游灌溉渠道。 2、水文气象水库库区多年平均降雨量为 1358mm，最小值 1068.8mm（1996 年），最大值1885.1mm（1983 年），多年平均来水量 6518 万 m3。3、工程地质XXX 水库枢纽位于淮阳山字型构造前弧东翼，工程区为一相对稳定地带，地震基本烈度Ⅳ度。4、对外交通本工程距黄梅县大河镇 4 公里，105 国道通过大河镇，泸蓉高速公路进口段在黄梅县城，合九铁路距坝址 11 公里，施工对外交通十分便利。 5、主要工程项目和工作量 本工程主要工程项目包括：(1)溢洪道加固工程：土方开挖 102198m3，石方开挖 8417.27m3，砼拆除 270m3，浆砌石拆除 2181m3，砼工程 6309m3，浆砌石 7393m3，石渣回填 51165m3，钢筋 242t；(2)输水工程：石方开挖 30m3，浆砌石拆除 100m3，砼拆除 62m3，浆砌石 150m3，砼工程 192m3，钢筋 6t，止水 47m；(3)进库交通公路工程量为路长 4.5km；(4)金属结构安装工程：闸门 10t，启闭机 1 台 30t，2 台 20t 等；(5)临时围堰工程：土石填方 10560m3。第二节执...
