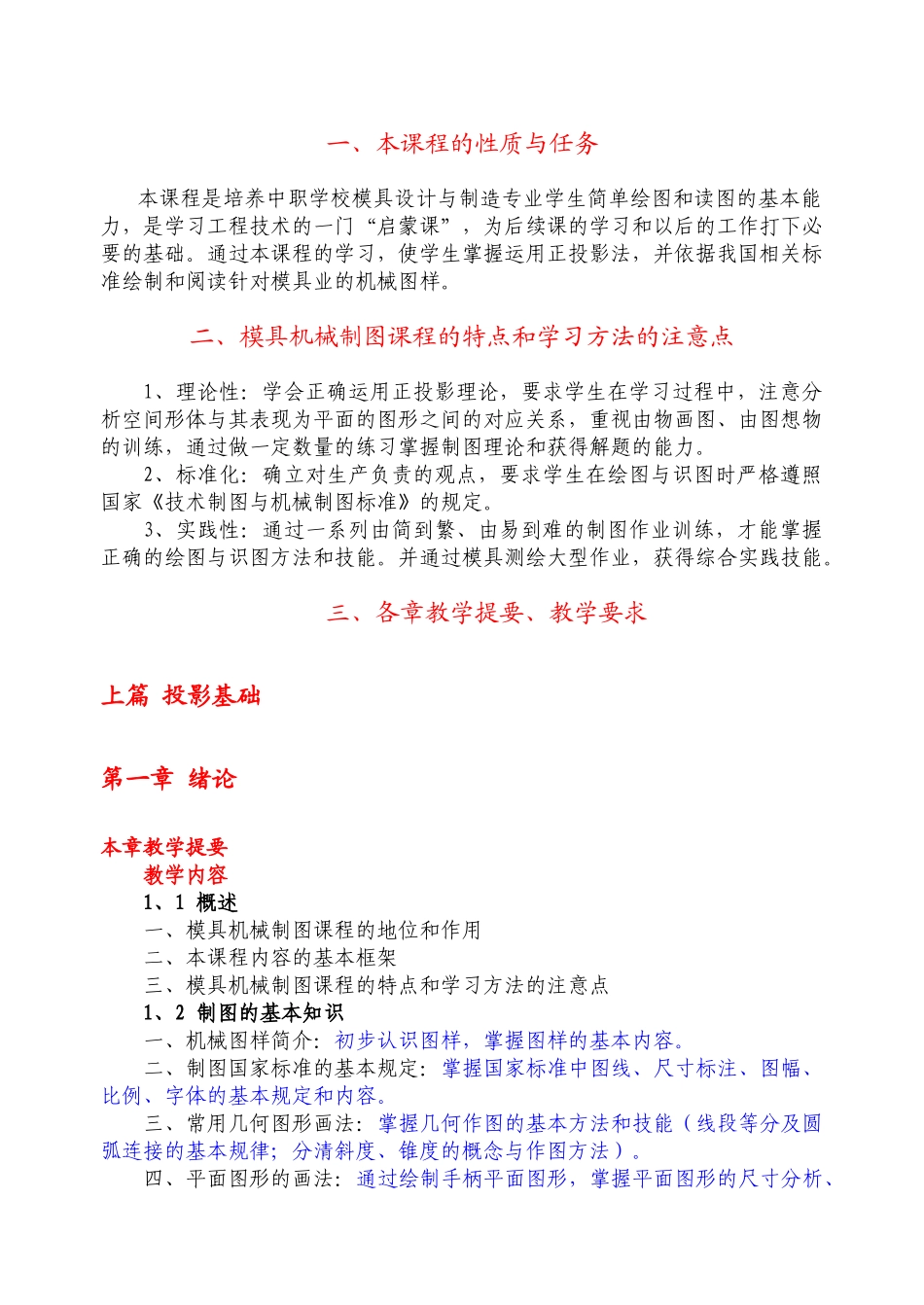

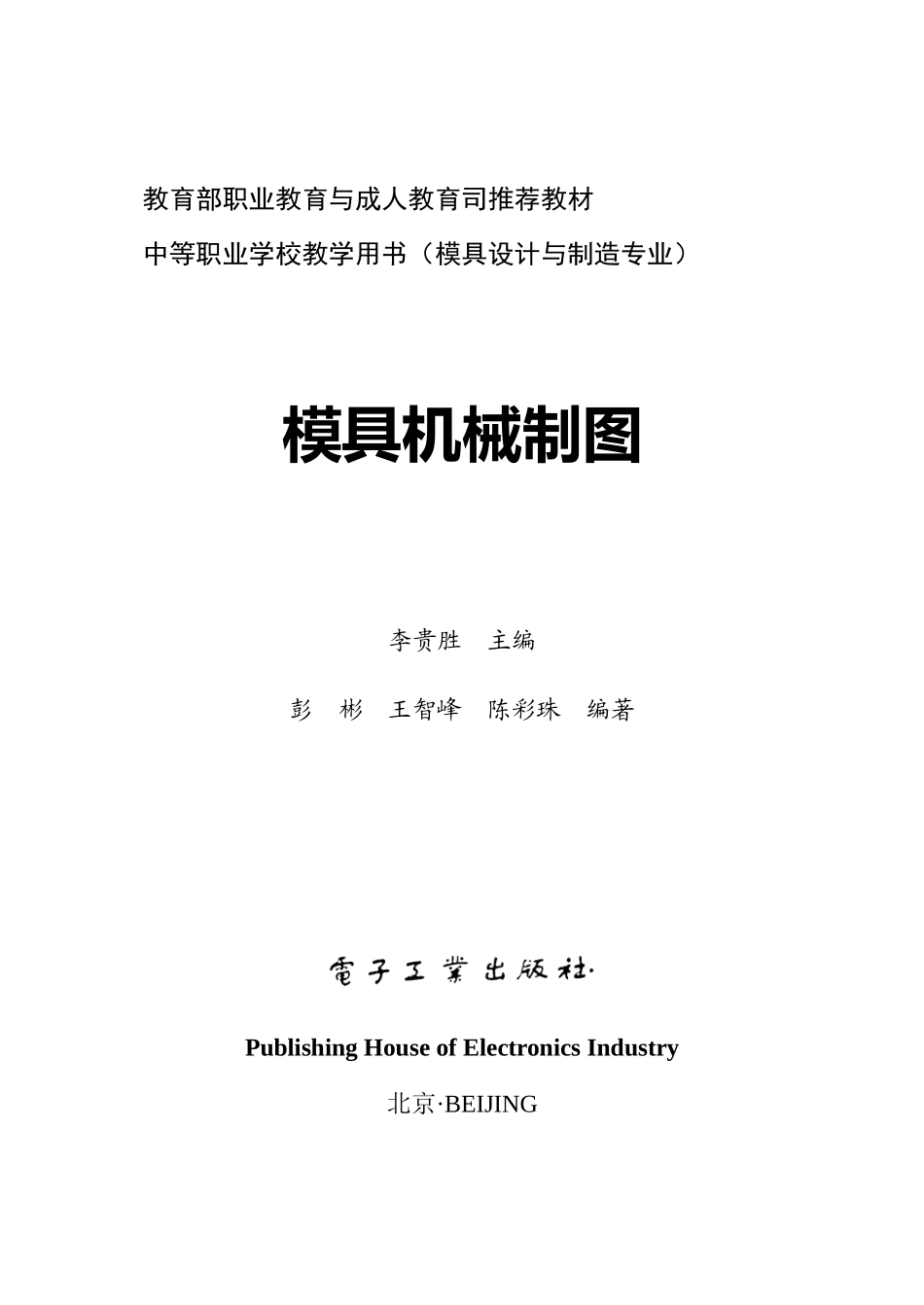

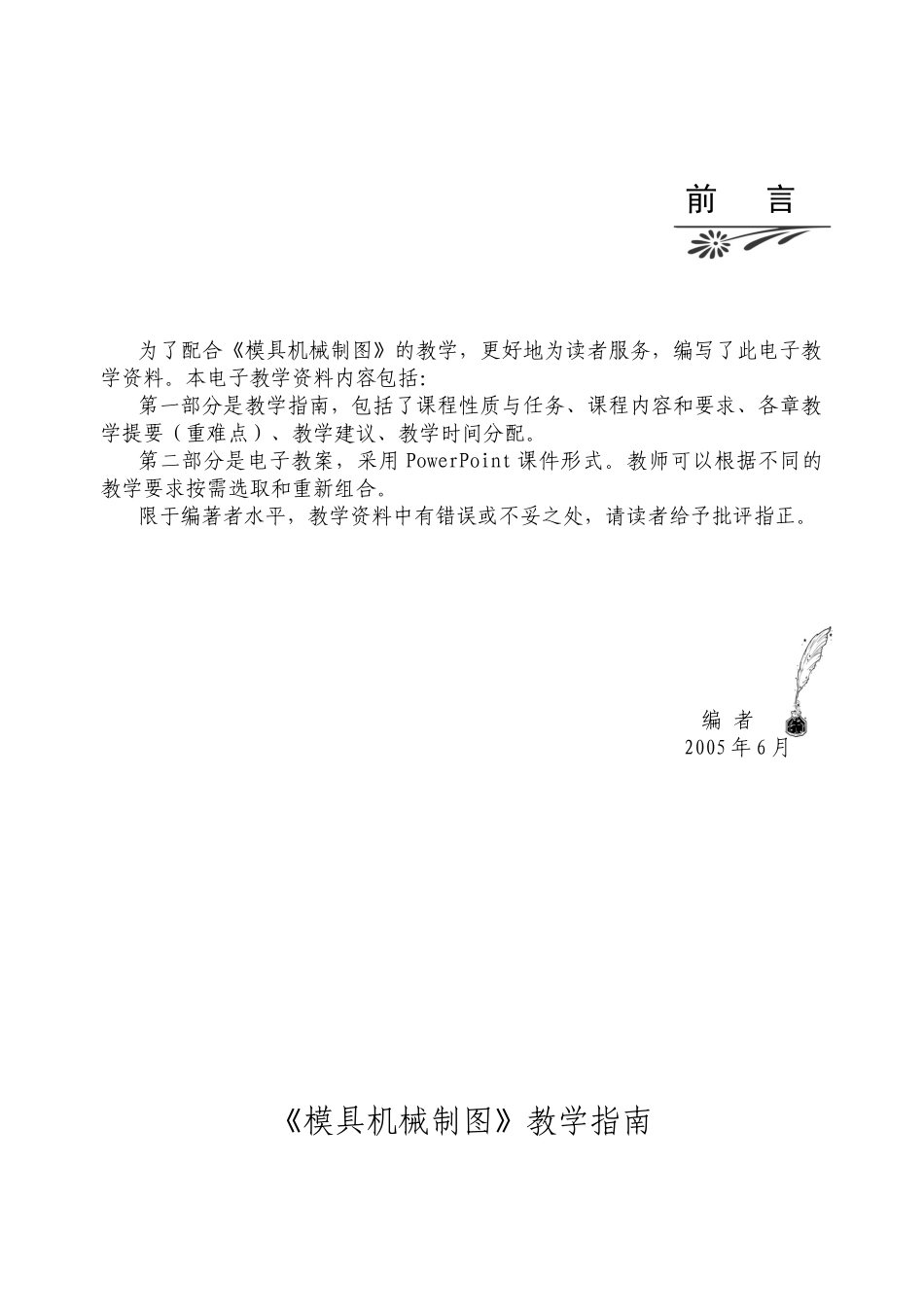

教育部职业教育与成人教育司推荐教材中等职业学校教学用书（模具设计与制造专业）模具机械制图李贵胜 主编彭 彬 王智峰 陈彩珠 编著Publishing House of Electronics Industry北京·BEIJING前 言为了配合《模具机械制图》的教学，更好地为读者服务，编写了此电子教学资料。本电子教学资料内容包括： 第一部分是教学指南，包括了课程性质与任务、课程内容和要求、各章教学提要（重难点）、教学建议、教学时间分配。第二部分是电子教案，采用 PowerPoint 课件形式。教师可以根据不同的教学要求按需选取和重新组合。限于编著者水平，教学资料中有错误或不妥之处，请读者给予批评指正。 编 者2005 年 6 月《模具机械制图》教学指南一、本课程的性质与任务本课程是培养中职学校模具设计与制造专业学生简单绘图和读图的基本能力，是学习工程技术的一门“启蒙课”，为后续课的学习和以后的工作打下必要的基础。通过本课程的学习，使学生掌握运用正投影法，并依据我国相关标准绘制和阅读针对模具业的机械图样。二、模具机械制图课程的特点和学习方法的注意点1、理论性：学会正确运用正投影理论，要求学生在学习过程中，注意分析空间形体与其表现为平面的图形之间的对应关系，重视由物画图、由图想物的训练，通过做一定数量的练习掌握制图理论和获得解题的能力。2、标准化：确立对生产负责的观点，要求学生在绘图与识图时严格遵照国家《技术制图与机械制图标准》的规定。3、实践性：通过一系列由简到繁、由易到难的制图作业训练，才能掌握正确的绘图与识图方法和技能。并通过模具测绘大型作业，获得综合实践技能。三、各章教学提要、教学要求上篇 投影基础第一章 绪论本章教学提要教学内容1、1 概述一、模具机械制图课程的地位和作用二、本课程内容的基本框架三、模具机械制图课程的特点和学习方法的注意点1、2 制图的基本知识一、机械图样简介：初步认识图样，掌握图样的基本内容。二、制图国家标准的基本规定：掌握国家标准中图线、尺寸标注、图幅、比例、字体的基本规定和内容。三、常用几何图形画法：掌握几何作图的基本方法和技能（线段等分及圆弧连接的基本规律；分清斜度、锥度的概念与作图方法）。四、平面图形的画法：通过绘制手柄平面图形，掌握平面图形的尺寸分析、线段分析及画法。五、徒手画法教学重点1、国家制图标准中基本规定：图线的应用、尺寸标注的规则和基本方法。2、常用几何图形画法：平面图形的尺寸分析、线段...
