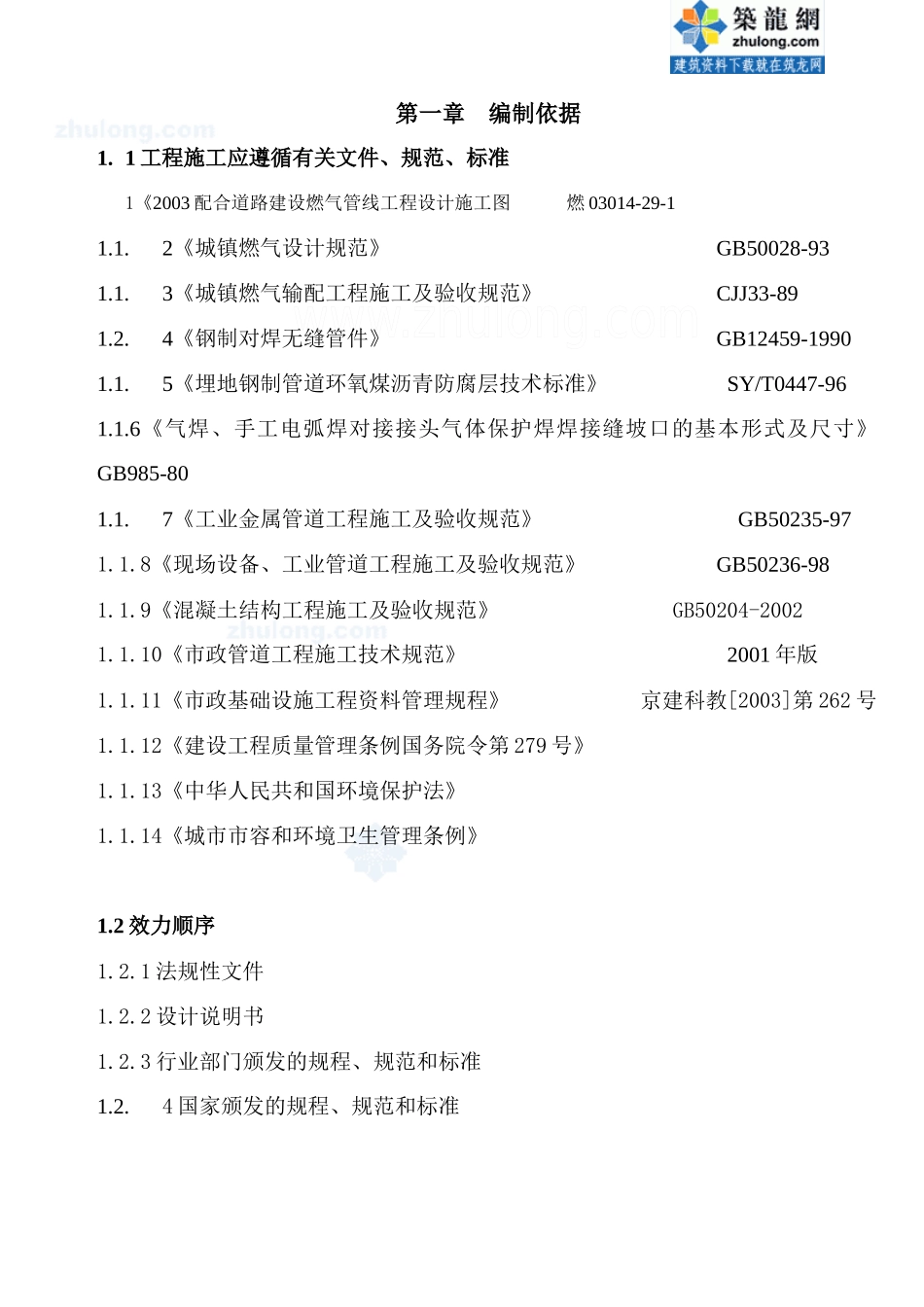

第一章 编制依据1. 1 工程施工应遵循有关文件、规范、标准1《2003 配合道路建设燃气管线工程设计施工图 燃 03014-29-11.1.2《城镇燃气设计规范》 GB50028-931.1.3《城镇燃气输配工程施工及验收规范》 CJJ33-891.2.4《钢制对焊无缝管件》 GB12459-19901.1.5《埋地钢制管道环氧煤沥青防腐层技术标准》 SY/T0447-961.1.6《气焊、手工电弧焊对接接头气体保护焊焊接缝坡口的基本形式及尺寸》 GB985-80 1.1.7《工业金属管道工程施工及验收规范》 GB50235-971.1.8《现场设备、工业管道工程施工及验收规范》 GB50236-981.1.9《混凝土结构工程施工及验收规范》 GB50204-20021.1.10《市政管道工程施工技术规范》 2001 年版1.1.11《市政基础设施工程资料管理规程》 京建科教[2003]第 262 号1.1.12《建设工程质量管理条例国务院令第 279 号》1.1.13《中华人民共和国环境保护法》1.1.14《城市市容和环境卫生管理条例》1.2 效力顺序1.2.1 法规性文件1.2.2 设计说明书1.2.3 行业部门颁发的规程、规范和标准1.2.4 国家颁发的规程、规范和标准 第二章 工程概况2.1 工程简述本工程为 2003 配合道路建设燃气管线工程（杨庄大街）。本工程位于石景山区杨庄路，起点 T1 位于杨庄大街西侧，终点 T20 与杨庄东街 DN600 现状次高压管线相接，管线沿杨庄路北侧非机动车道东西向敷设。设计管线为次高压焊接钢管，管径为 DN300，全长 1030 米。本工程管线采用人工开槽、吊车下管、人工焊接（焊接为氩弧焊打底，手工电弧焊填充罩面）。设计管道 T16~T20 以及穿越铁路、杨庄大街路口处的焊缝100%拍片，其它焊缝随机抽取 30%拍片，并达到Ⅱ级片标准。焊口拍片并强压试验刷口合格后进行防腐，管线防腐为环氧煤沥青加强级，T16~T20 做特加强级防腐。沟槽回填密实度要求达到城镇燃气及道路回填标准。管道强度实验压力为 1.5Mpa,严密性试验压力为 1.15Mpa,均采用空气为介质。2.2 主要工程量次高压管线 DN300 1030 米； 绝缘接头 DN300 1 个；双放散单管阀室 DN300 1 座 2.3 现场情况 本工程位于现况杨庄路北侧自行车道上，施工现场周边多为居民住宅区及公共场所，进出行人较多，工程所在道路狭窄，来往行人多，施工场地狭窄。（见图 1 施工总平面图）2.4 工程特点2.4.1 本工程地处文明示范街道，环境整洁，周边多为居民区，学校及办公场所，因此我们要采取有效的保护措施，减少施工对环境的影响，求得周边居民的谅...
