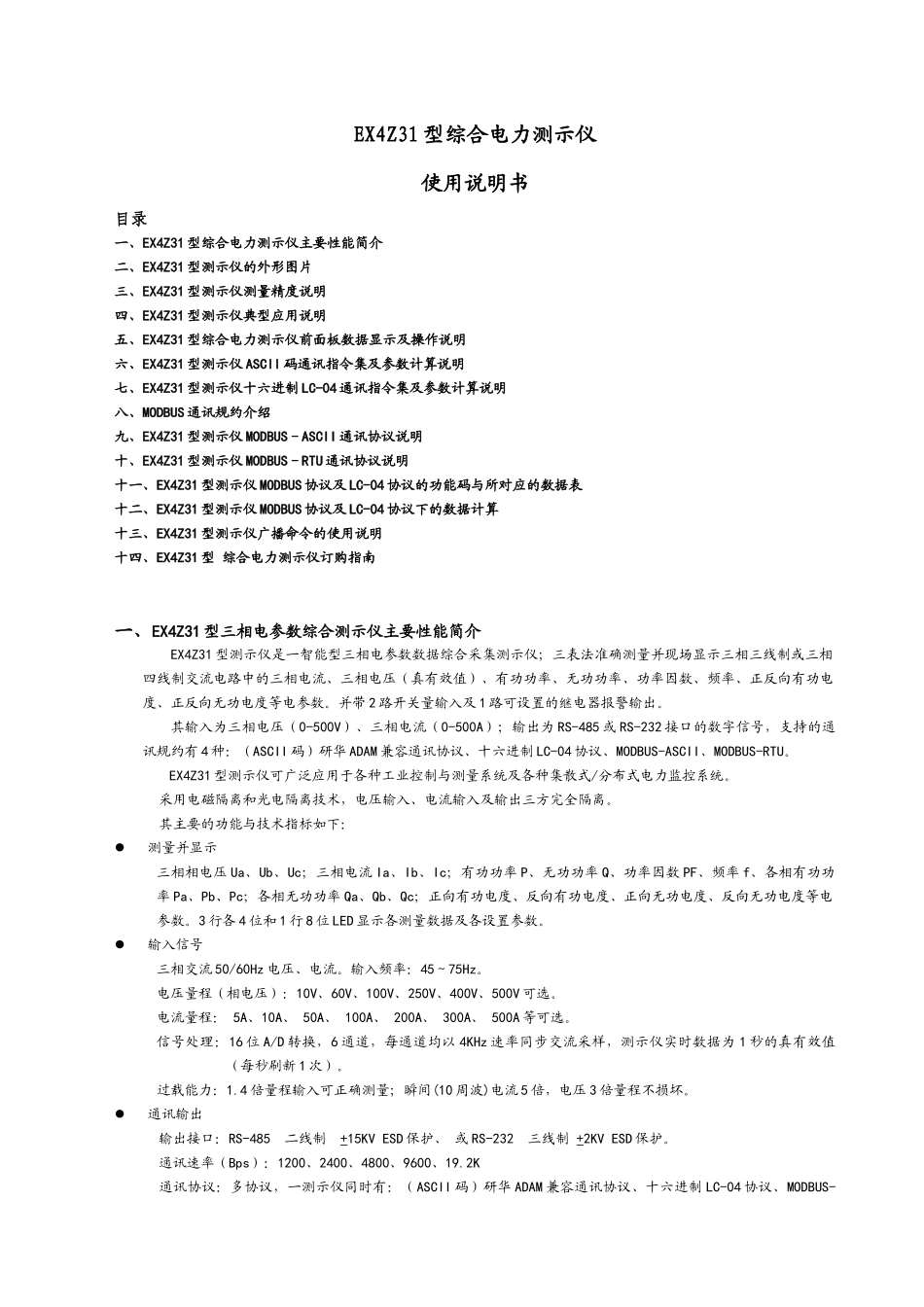

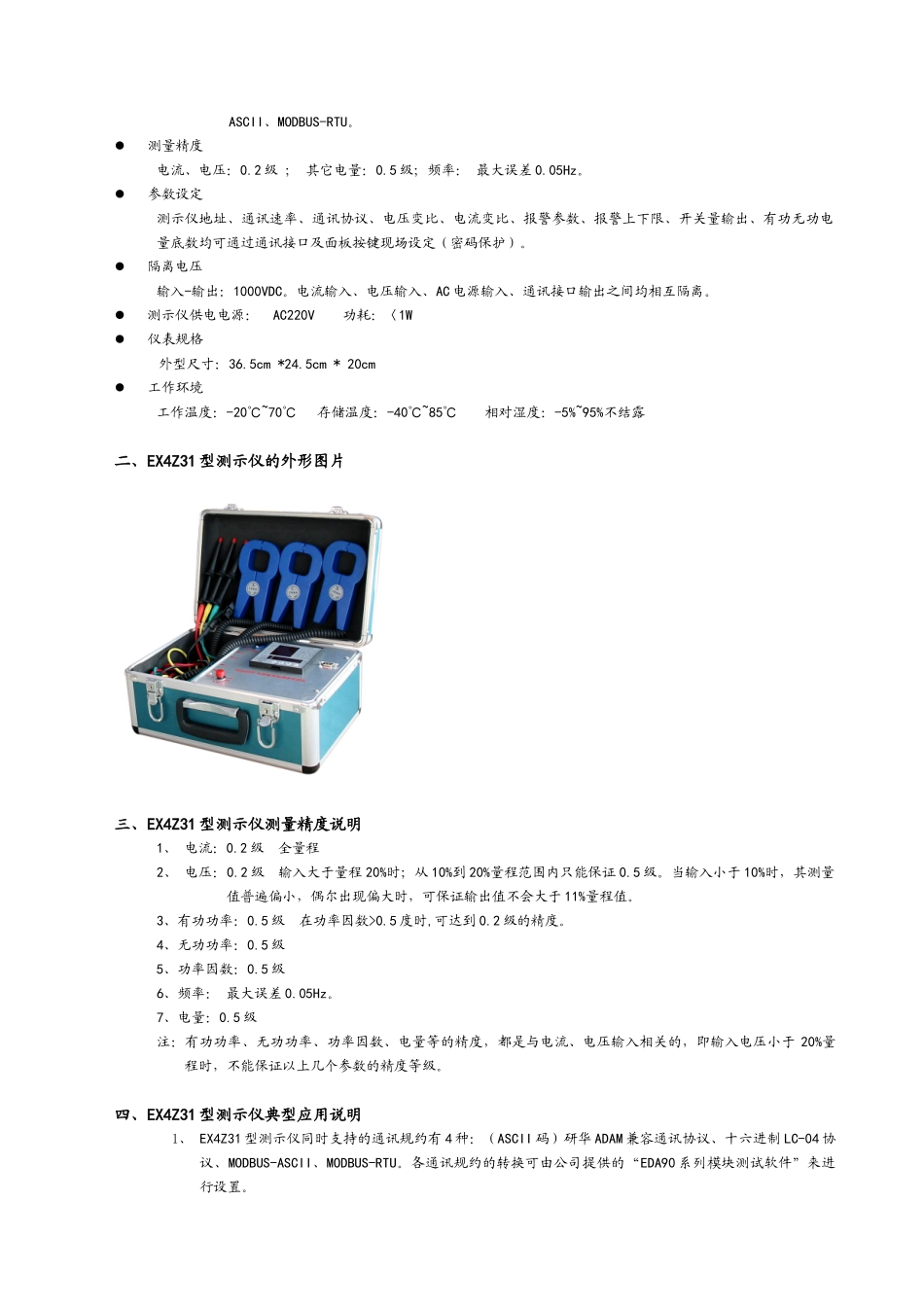

EX4Z31 型综合电力测示仪使用说明书目录一、EX4Z31 型综合电力测示仪主要性能简介二、EX4Z31 型测示仪的外形图片三、EX4Z31 型测示仪测量精度说明四、EX4Z31 型测示仪典型应用说明五、EX4Z31 型综合电力测示仪前面板数据显示及操作说明六、EX4Z31 型测示仪 ASCII 码通讯指令集及参数计算说明七、EX4Z31 型测示仪十六进制 LC-04 通讯指令集及参数计算说明八、MODBUS 通讯规约介绍九、EX4Z31 型测示仪 MODBUS－ASCII 通讯协议说明十、EX4Z31 型测示仪 MODBUS－RTU 通讯协议说明十一、EX4Z31 型测示仪 MODBUS 协议及 LC-04 协议的功能码与所对应的数据表十二、EX4Z31 型测示仪 MODBUS 协议及 LC-04 协议下的数据计算十三、EX4Z31 型测示仪广播命令的使用说明十四、EX4Z31 型 综合电力测示仪订购指南一、EX4Z31 型三相电参数综合测示仪主要性能简介EX4Z31 型测示仪是一智能型三相电参数数据综合采集测示仪；三表法准确测量并现场显示三相三线制或三相四线制交流电路中的三相电流、三相电压（真有效值）、有功功率、无功功率、功率因数、频率、正反向有功电度、正反向无功电度等电参数。并带 2 路开关量输入及 1 路可设置的继电器报警输出。其输入为三相电压（0-500V）、三相电流（0-500A）；输出为 RS-485 或 RS-232 接口的数字信号，支持的通讯规约有 4 种：（ASCII 码）研华 ADAM 兼容通讯协议、十六进制 LC-04 协议、MODBUS-ASCII、MODBUS-RTU。EX4Z31 型测示仪可广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统。采用电磁隔离和光电隔离技术，电压输入、电流输入及输出三方完全隔离。其主要的功能与技术指标如下：测量并显示三相相电压 Ua、Ub、Uc；三相电流 Ia、Ib、Ic；有功功率 P、无功功率 Q、功率因数 PF、频率 f、各相有功功率 Pa、Pb、Pc；各相无功功率 Qa、Qb、Qc；正向有功电度、反向有功电度、正向无功电度、反向无功电度等电参数。3 行各 4 位和 1 行 8 位 LED 显示各测量数据及各设置参数。输入信号三相交流 50/60Hz 电压、电流。输入频率：45～75Hz。电压量程（相电压）：10V、60V、100V、250V、400V、500V 可选。电流量程： 5A、10A、 50A、 100A、 200A、 300A、 500A 等可选。信号处理：16 位 A/D 转换，6 通道，每通道均以 4KHz 速率同步交流采样，测示仪实时数据为 1 秒的真有效值（每秒刷新 1 次）。过载能力：...
