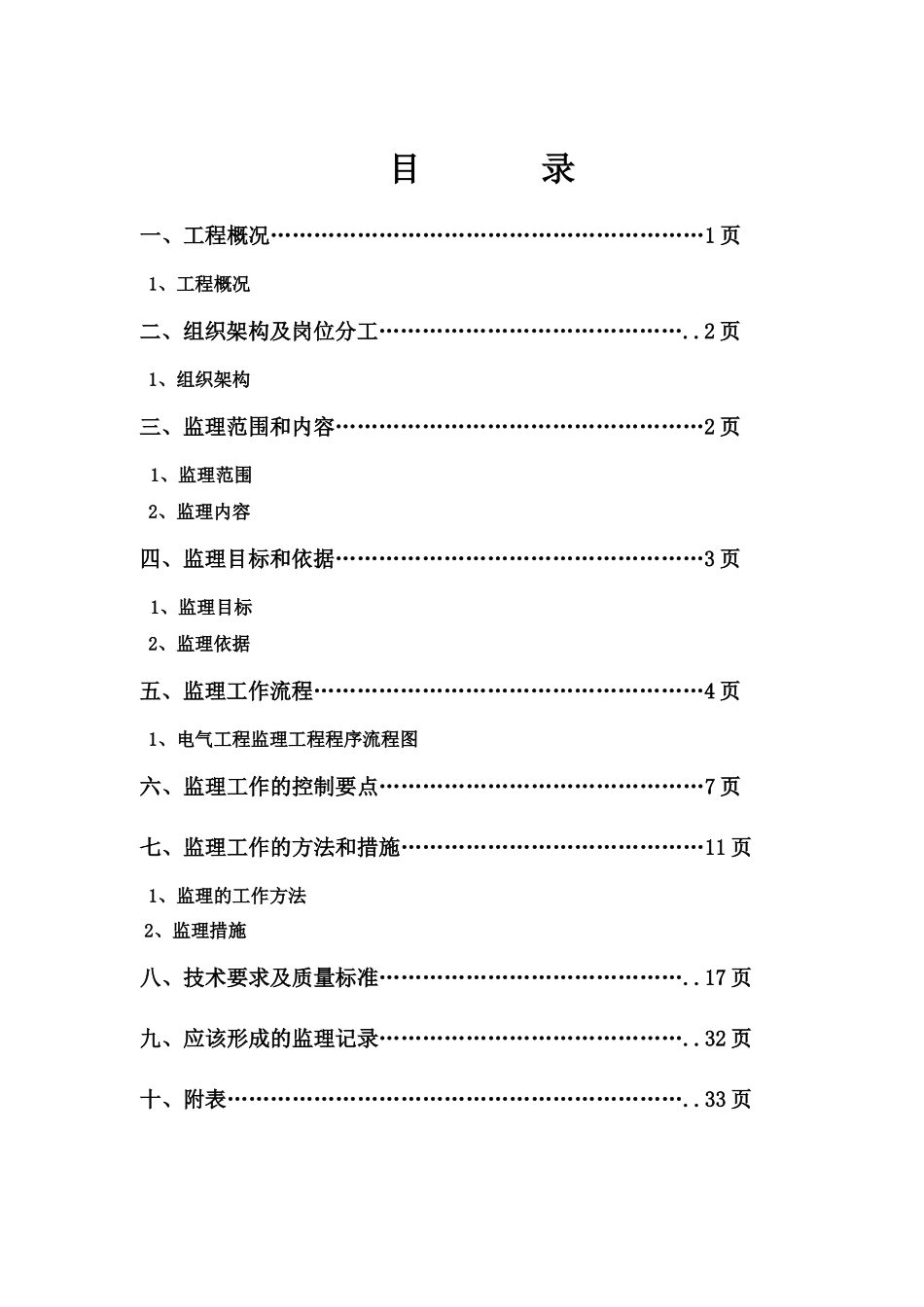

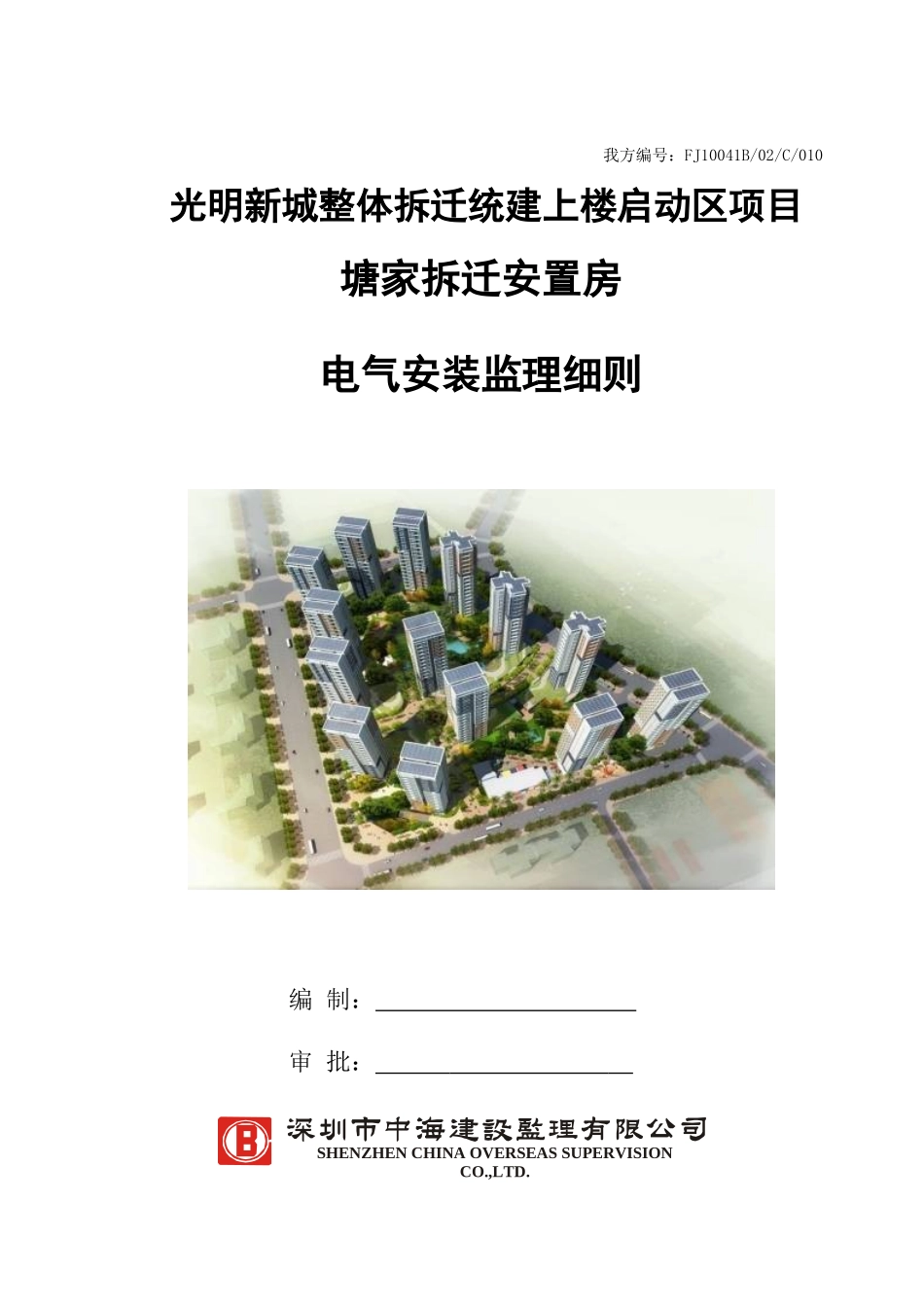

SHENZHEN CHINA OVERSEAS SUPERVISION CO.,LTD. 我方编号：FJ10041B/02/C/010 光明新城整体拆迁统建上楼启动区项目塘家拆迁安置房电气安装监理细则编 制： 审 批： 年 月 日目 录一、工程概况……………………………………………………1 页 1、工程概况二、组织架构及岗位分工……………………………………..2 页 1、组织架构三、监理范围和内容……………………………………………2 页 1、监理范围 2、监理内容四、监理目标和依据……………………………………………3 页 1、监理目标 2、监理依据五、监理工作流程………………………………………………4 页 1、电气工程监理工程程序流程图六、监理工作的控制要点………………………………………7 页七、监理工作的方法和措施……………………………………11 页 1、监理的工作方法 2、监理措施八、技术要求及质量标准……………………………………..17 页九、应该形成的监理记录……………………………………..32 页十、附表………………………………………………………..33 页总监理工程师代表廖新华总 监 理 工 程 师吴立军土 建 专 业 监 理 工程 师 寇 振 川 给排水专业监理工程师 吴建彬电 气 专 业 监 理 员 陈 乃 彪电气智能专业监理工程师 刘大宜 通风空调专业监理工程师 吴建彬土 建专 业 监 理 工程 师 李 波 波土 建 专 业 监 理 员 黄 辉文档及内业管理负责人 陈智怀土 建 专 业 监 理 员 姜 斌一、工程概况建设地点位于广东省深圳市光明新区塘家社区，总建筑面积约 32.7 万 M2。地下一层，主要为设备房及停车场，地上 14 栋住宅，建筑物总高度约为 100 米，属一类高层建筑。安装变压器总容量 27841KW，两台发电机备用电源一台 400KW，一台800KW。地下一层设置三座变电所，高压选用 SM6 型环网柜、低压选用 GCK 型开关柜，变压器选用 SCB10 节能干式变压器，电力配电系统，低压采用 200/380V 放射与树干相结合的方式，照明系统选用节能设备及灯具。线路敷设，所有线路全采用铜芯导线、电缆、密集型母线，消防负荷干线采用低烟无卤耐火电缆，其它负荷干线采用低烟无卤阻燃电缆。全系统采用 TN-S 系统及三相五相制，变压器中性点防雷工作接地共用一个接地网，按二类防雷建筑设计共用接地电阻不大于 1 欧，设总等电位和局部等电位，所有设备外壳灯具金属管道、电梯均与接...
