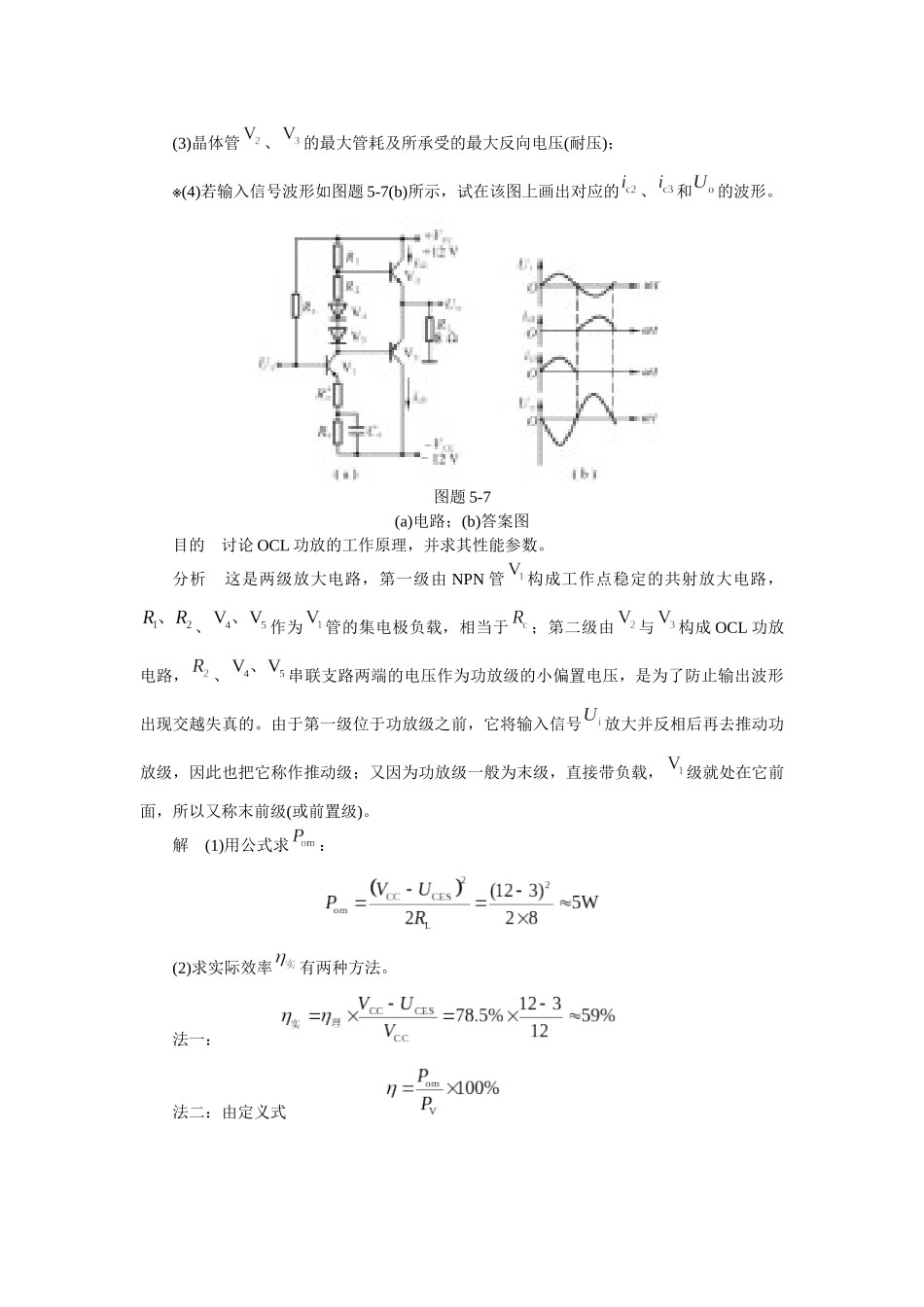

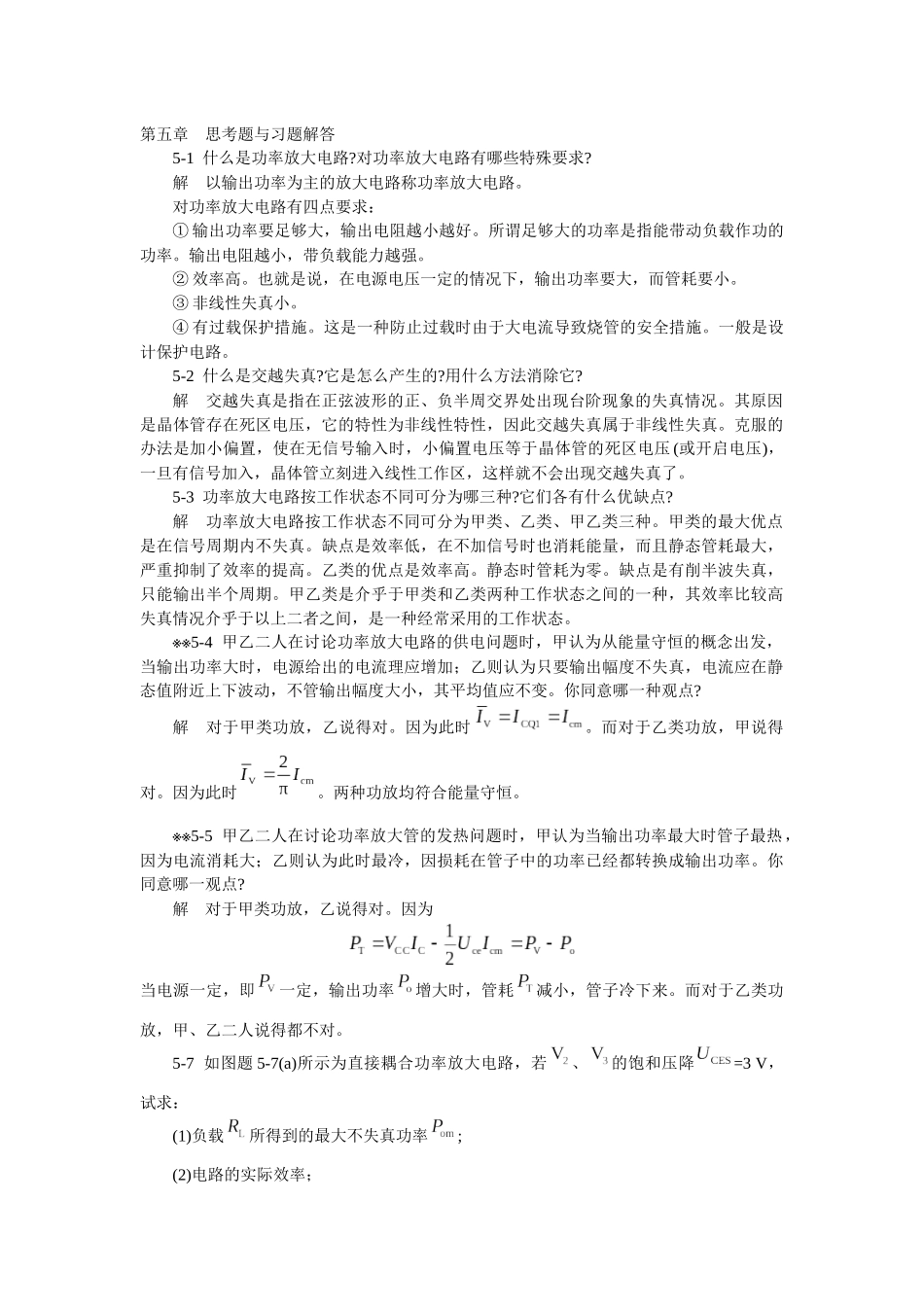

第五章 思考题与习题解答5-1 什么是功率放大电路?对功率放大电路有哪些特殊要求?解 以输出功率为主的放大电路称功率放大电路。对功率放大电路有四点要求:① 输出功率要足够大,输出电阻越小越好。所谓足够大的功率是指能带动负载作功的功率。输出电阻越小,带负载能力越强。② 效率高。也就是说,在电源电压一定的情况下,输出功率要大,而管耗要小。③ 非线性失真小。④ 有过载保护措施。这是一种防止过载时由于大电流导致烧管的安全措施。一般是设计保护电路。5-2 什么是交越失真?它是怎么产生的?用什么方法消除它?解 交越失真是指在正弦波形的正、负半周交界处出现台阶现象的失真情况。其原因是晶体管存在死区电压,它的特性为非线性特性,因此交越失真属于非线性失真。克服的办法是加小偏置,使在无信号输入时,小偏置电压等于晶体管的死区电压 (或开启电压),一旦有信号加入,晶体管立刻进入线性工作区,这样就不会出现交越失真了。5-3 功率放大电路按工作状态不同可分为哪三种?它们各有什么优缺点?解 功率放大电路按工作状态不同可分为甲类、乙类、甲乙类三种。甲类的最大优点是在信号周期内不失真。缺点是效率低,在不加信号时也消耗能量,而且静态管耗最大,严重抑制了效率的提高。乙类的优点是效率高。静态时管耗为零。缺点是有削半波失真,只能输出半个周期。甲乙类是介乎于甲类和乙类两种工作状态之间的一种,其效率比较高失真情况介乎于以上二者之间,是一种经常采用的工作状态。5-4 ※※甲乙二人在讨论功率放大电路的供电问题时,甲认为从能量守恒的概念出发,当输出功率大时,电源给出的电流理应增加;乙则认为只要输出幅度不失真,电流应在静态值附近上下波动,不管输出幅度大小,其平均值应不变。你同意哪一种观点?解 对于甲类功放,乙说得对。因为此时。而对于乙类功放,甲说得对。因为此时。两种功放均符合能量守恒。5-5 ※※甲乙二人在讨论功率放大管的发热问题时,甲认为当输出功率最大时管子最热,因为电流消耗大;乙则认为此时最冷,因损耗在管子中的功率已经都转换成输出功率。你同意哪一观点?解 对于甲类功放,乙说得对。因为当电源一定,即一定,输出功率增大时,管耗减小,管子冷下来。而对于乙类功放,甲、乙二人说得都不对。5-7 如图题 5-7(a)所示为直接耦合功率放大电路,若、的饱和压降=3 V,试求:(1)负载所得到的最大不失真功率;(2)电路的实际效率;(3)晶体管、的最大管耗及所承受的最大反向...
