设计齿轮轴承座零件的机械加工工艺规程及工艺类装备VIP免费

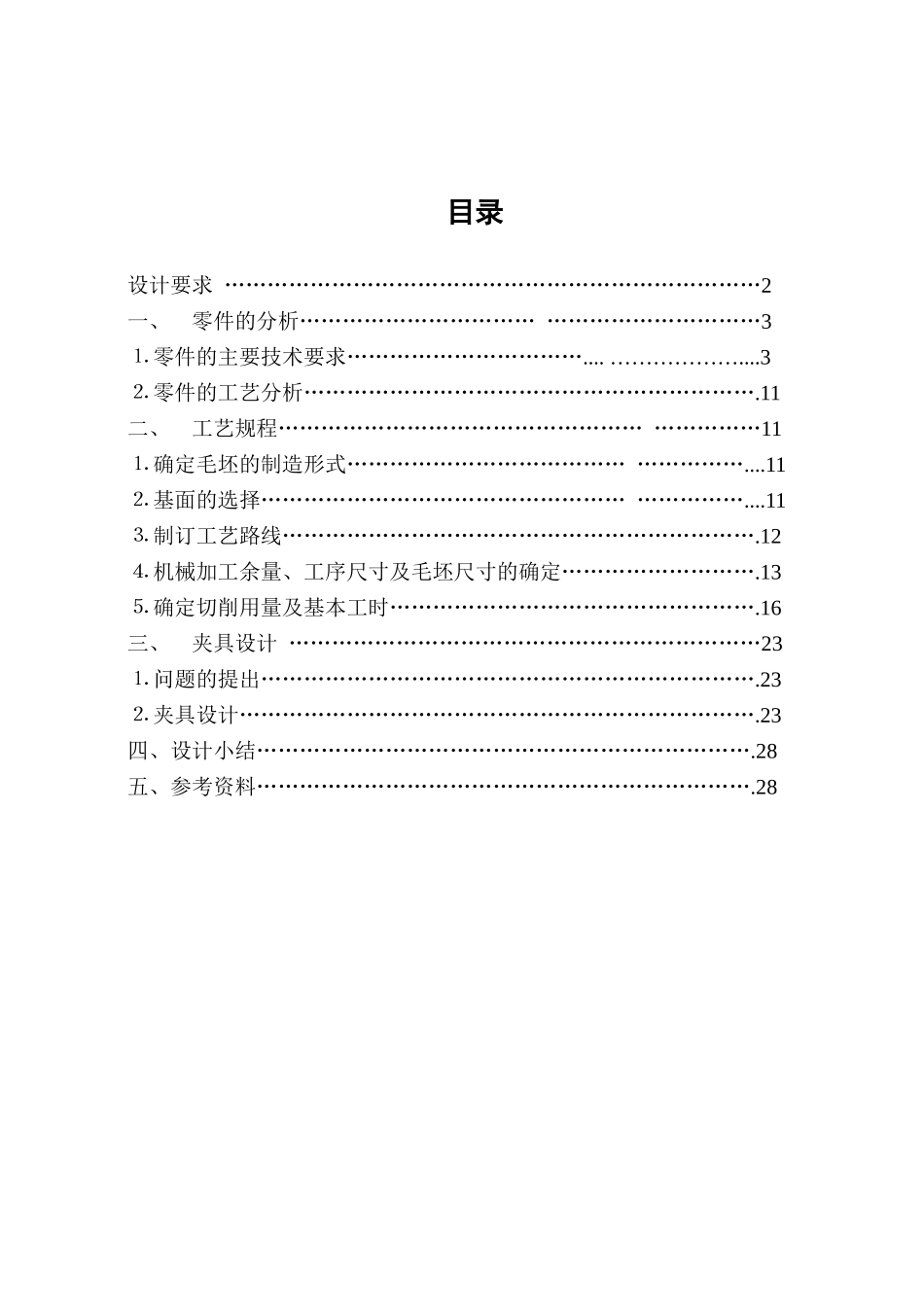

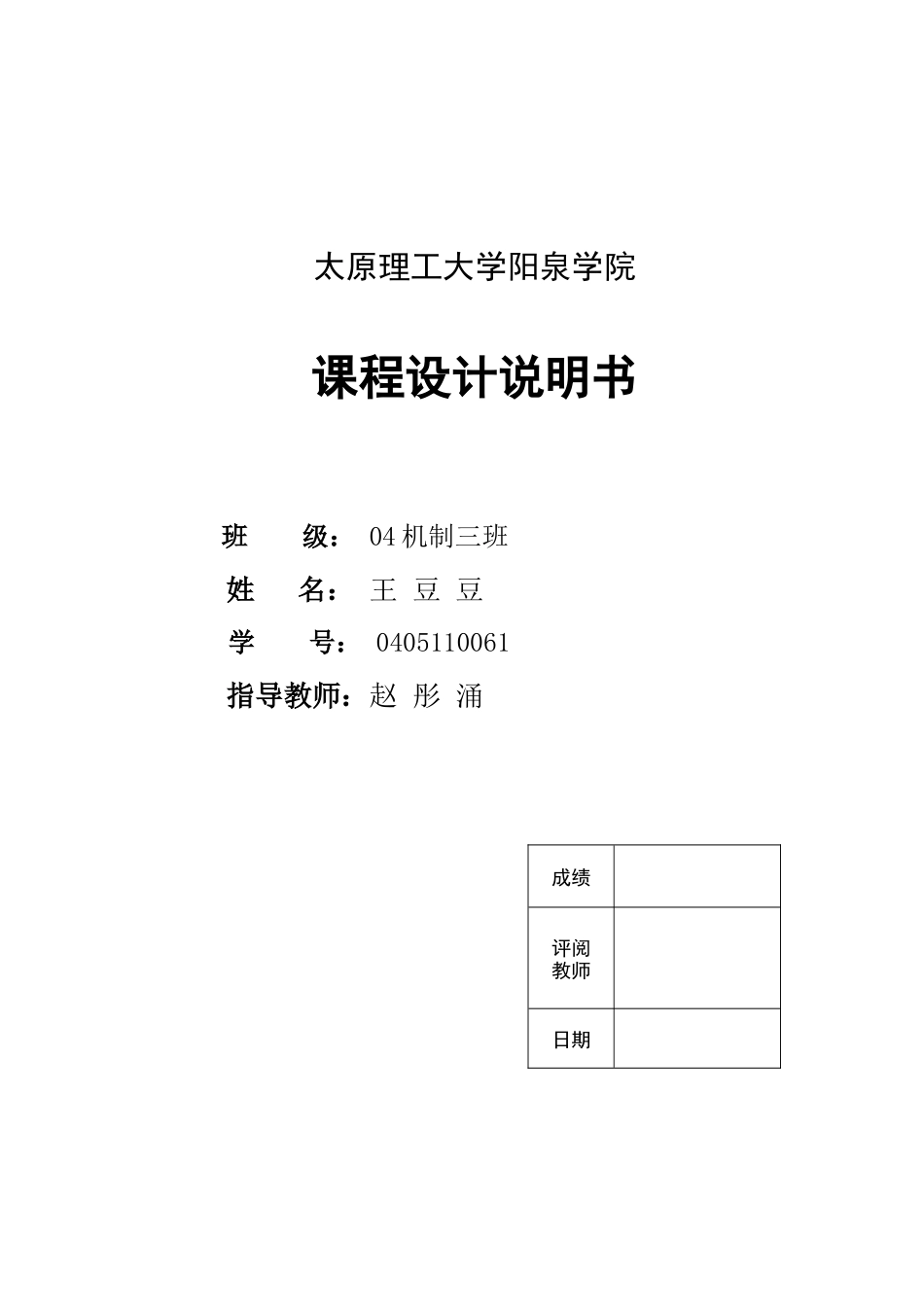

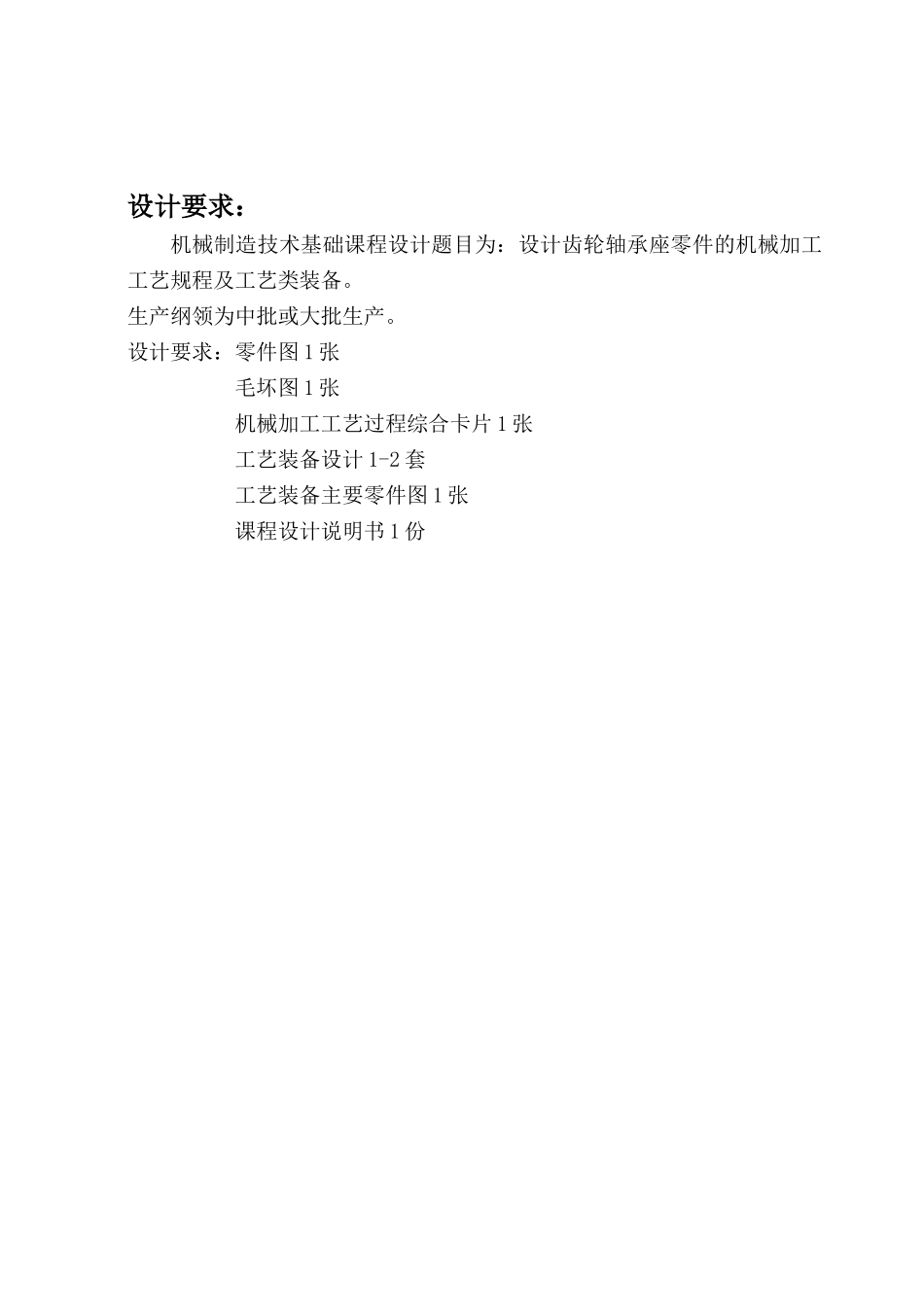

太原理工大学阳泉学院课程设计说明书班 级： 04 机制三班姓 名： 王 豆 豆学 号： 0405110061指导教师：赵 彤 涌成绩评阅教师日期目录设计要求 …………………………………………………………………2一、零件的分析…………………………… …………………………3⒈ 零件的主要技术要求…………………………….... ………………....3⒉ 零件的工艺分析……………………………………………………….11二、工艺规程…………………………………………… ……………11⒈ 确定毛坯的制造形式………………………………… ……………....11⒉ 基面的选择…………………………………………… ……………....11⒊ 制订工艺路线………………………………………………………….12⒋ 机械加工余量、工序尺寸及毛坯尺寸的确定……………………….13⒌ 确定切削用量及基本工时…………………………………………….16三、夹具设计 …………………………………………………………23⒈ 问题的提出…………………………………………………………….23⒉ 夹具设计……………………………………………………………….23四、设计小结…………………………………………………………….28五、参考资料…………………………………………………………….28 设计要求：机械制造技术基础课程设计题目为：设计齿轮轴承座零件的机械加工工艺规程及工艺类装备。生产纲领为中批或大批生产。设计要求：零件图 1 张 毛坏图 1 张 机械加工工艺过程综合卡片 1 张 工艺装备设计 1-2 套 工艺装备主要零件图 1 张 课程设计说明书 1 份一、零件的分析（一）零件的工艺分析齿轮轴承座共有三组加工表面，它们之间有一定的位置要求，现分析如下：1、以 Ф80H7 的空心圆柱的内表面、上表面、下表面及其倒角，其主要为Ф80H7 的内表面。2、与两个圆柱体相连接的平面。 这组加工面包括：两个长为 30 宽为 25 的坑面，以及梯形状的平面一个底面为 140，另一面与 Ф52H7 的空心圆柱相接。3、Ф52H7 孔的空心圆柱的加工面。 这组加工面包括：一个 Ф52H7 的空心圆柱的内表面、下表面、倒角及 6个 M6 螺纹孔。4、这三组加工表面有一定的位置要求：两空心圆柱底面与 Ф52H7 孔中心的垂直度公差为 0.005。由以上分析可知，对于这几组加工表面而言，可以先加工其中一组表面，然后用专用夹具加工另一组表面，并且保证它们之间的位置精...
