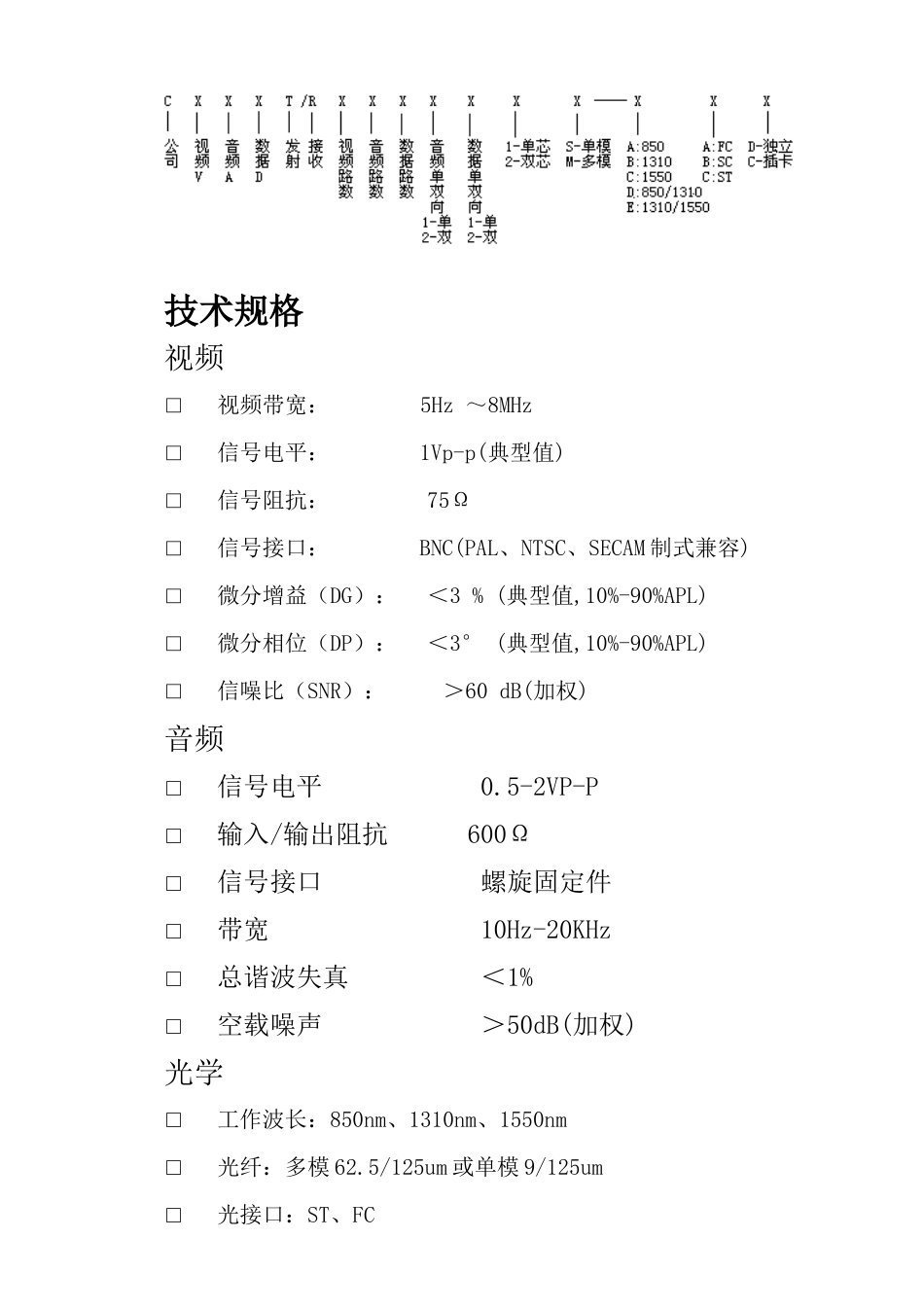

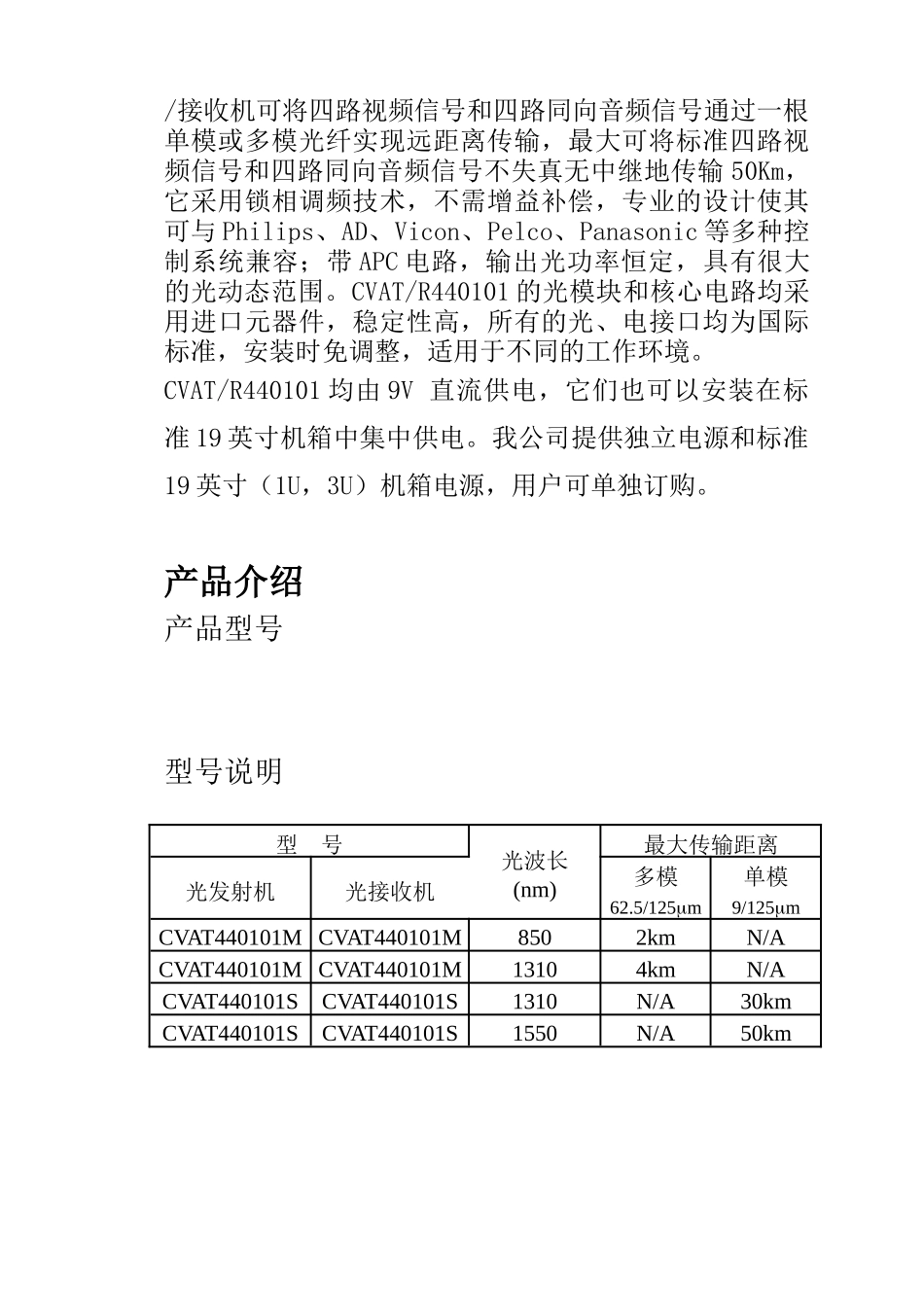

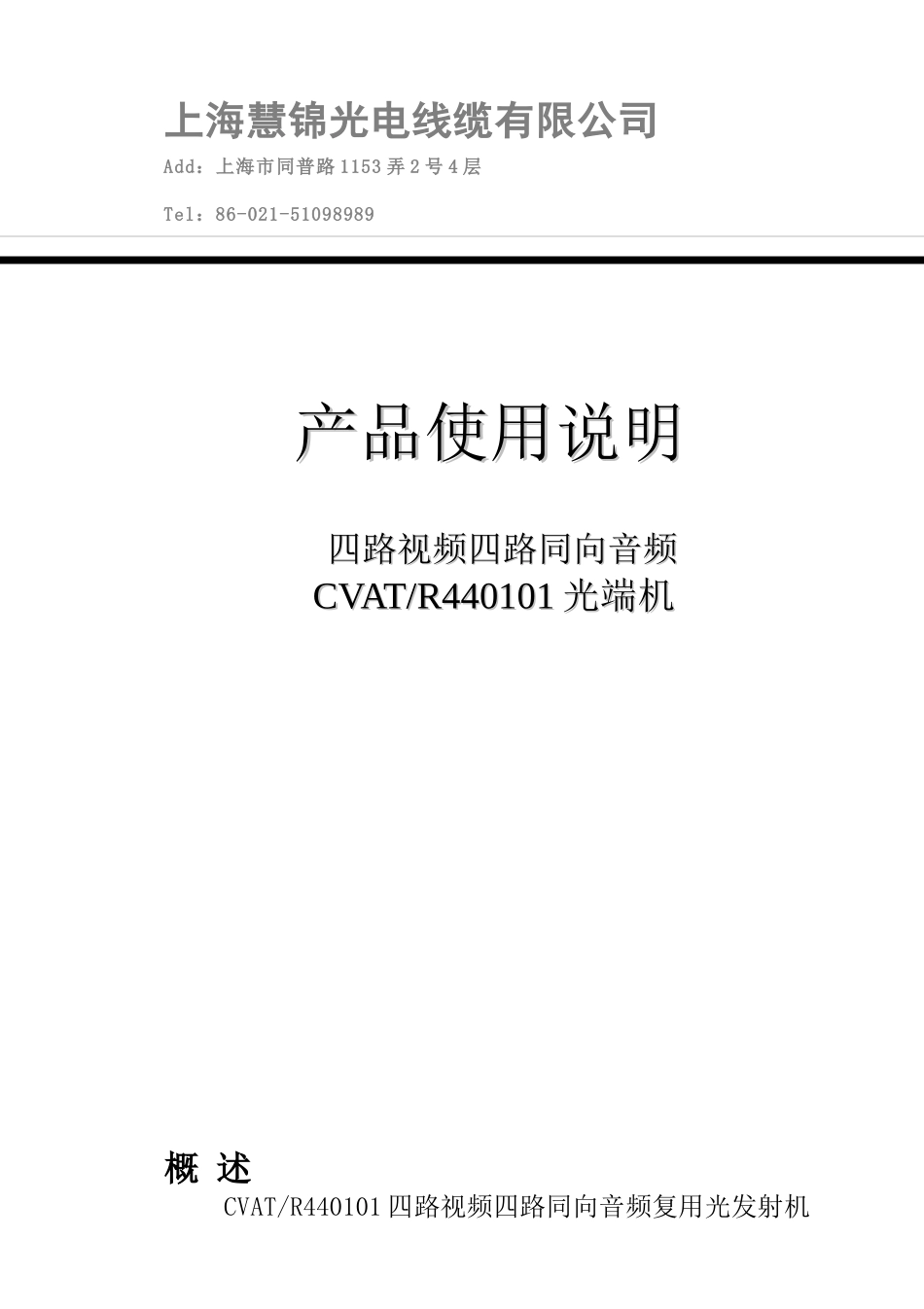

上海慧锦光电线缆有限公司Add:上海市同普路 1153 弄 2 号 4 层Tel:86-021-51098989产品使用说明产品使用说明 四路视频四路同向音频四路视频四路同向音频 CVAT/R440101CVAT/R440101 光端机光端机概 述CVAT/R440101 四路视频四路同向音频复用光发射机/接收机可将四路视频信号和四路同向音频信号通过一根单模或多模光纤实现远距离传输,最大可将标准四路视频信号和四路同向音频信号不失真无中继地传输 50Km,它采用锁相调频技术,不需增益补偿,专业的设计使其可与 Philips、AD、Vicon、Pelco、Panasonic 等多种控制系统兼容;带 APC 电路,输出光功率恒定,具有很大的光动态范围。CVAT/R440101 的光模块和核心电路均采用进口元器件,稳定性高,所有的光、电接口均为国际标准,安装时免调整,适用于不同的工作环境。CVAT/R440101 均由 9V 直流供电,它们也可以安装在标准 19 英寸机箱中集中供电。我公司提供独立电源和标准19 英寸(1U,3U)机箱电源,用户可单独订购。产品介绍产品型号型号说明型 号光波长(nm)最大传输距离光发射机光接收机多模62.5/125m单模9/125mCVAT440101M CVAT440101M8502kmN/ACVAT440101M CVAT440101M13104kmN/ACVAT440101SCVAT440101S1310N/A30kmCVAT440101SCVAT440101S1550N/A50km技术规格视频□视频带宽: 5Hz ~8MHz□信号电平: 1Vp-p(典型值)□信号阻抗:75Ω□信号接口: BNC(PAL、NTSC、SECAM 制式兼容)□微分增益(DG):<3 % (典型值,10%-90%APL) □微分相位(DP):<3° (典型值,10%-90%APL)□信噪比(SNR): >60 dB(加权)音频□信号电平 0.5-2VP-P□输入/输出阻抗 600Ω□信号接口 螺旋固定件□带宽 10Hz-20KHz□总谐波失真 <1%□空载噪声 >50dB(加权)光学□工作波长:850nm、1310nm、1550nm□光纤:多模 62.5/125um 或单模 9/125um□光接口:ST、FCVideo in摄像机Audio in CVAT440101﹡光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。传输距离也可能受到光纤带宽的限制。电气和机械特性电源:CVAT440101 +9VDC/400mA CVAR440101 +9VDC/450mA独立安装尺寸:(长×宽×高) 200×150×28 mm 重量: 0.8kg环境指标 工作温度:-30℃—+70℃储存温度:-40℃—+85℃工作湿度:0%—95%(无凝结)MTBF:>100,000 小时应用参考光纤波长(nm)发射机接收机光功率预算最大距离﹡型号输出型号灵敏度多模850...
