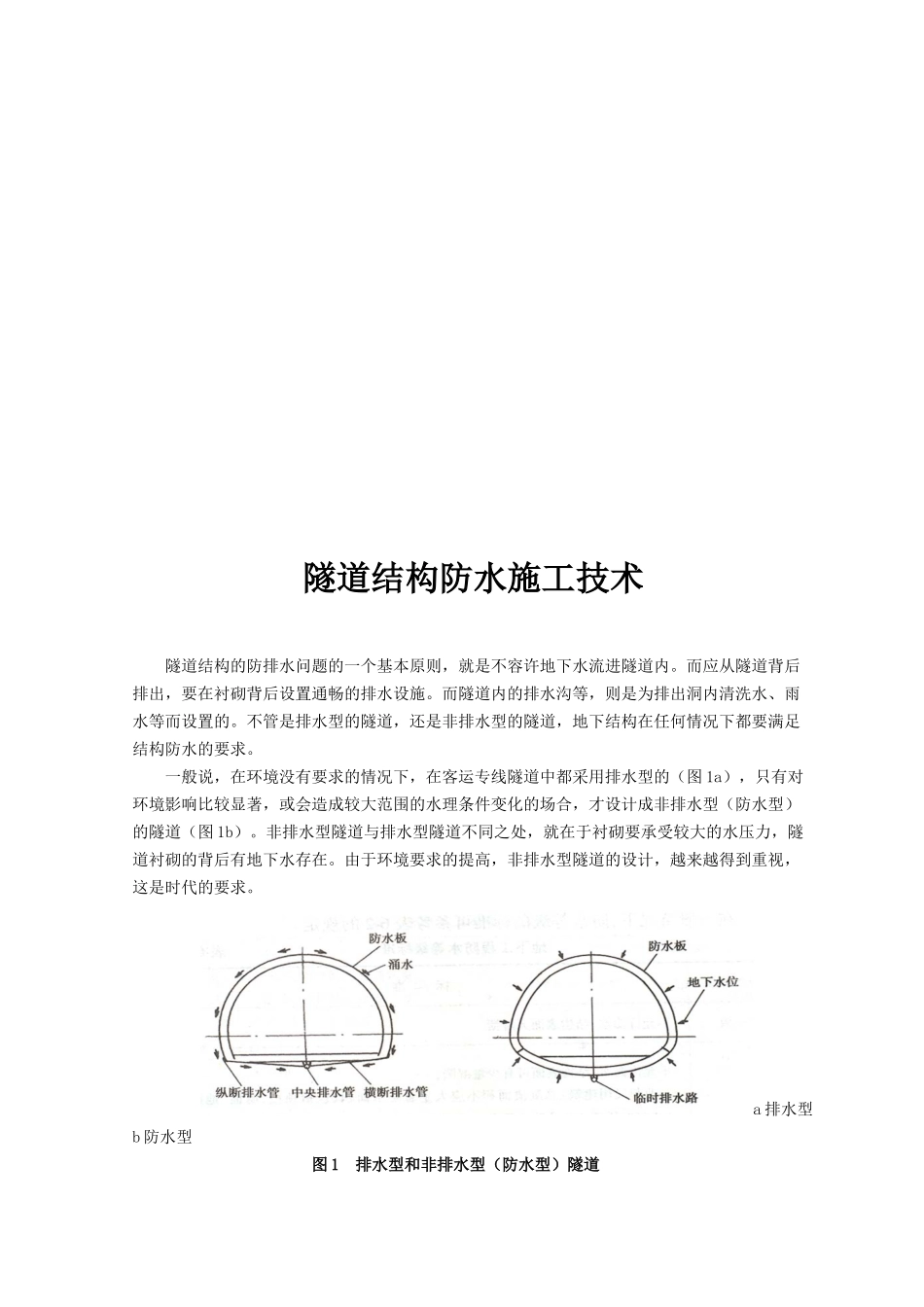

隧道结构防水施工技术隧道结构的防排水问题的一个基本原则，就是不容许地下水流进隧道内。而应从隧道背后排出，要在衬砌背后设置通畅的排水设施。而隧道内的排水沟等，则是为排出洞内清洗水、雨水等而设置的。不管是排水型的隧道，还是非排水型的隧道，地下结构在任何情况下都要满足结构防水的要求。一般说，在环境没有要求的情况下，在客运专线隧道中都采用排水型的（图 1a），只有对环境影响比较显著，或会造成较大范围的水理条件变化的场合，才设计成非排水型（防水型）的隧道（图 1b）。非排水型隧道与排水型隧道不同之处，就在于衬砌要承受较大的水压力，隧道衬砌的背后有地下水存在。由于环境要求的提高，非排水型隧道的设计，越来越得到重视，这是时代的要求。a 排水型 b 防水型图 1 排水型和非排水型（防水型）隧道隧道的防水技术，主要有两大类：一类是提高混凝土自身的防水功能，即混凝土的自防水。另一类是结构的外防水技术，其中包括：背后注浆、防水板及喷膜防水层等。1 衬砌自防水施工要点衬砌的自防水包括两个方面，一个是采用防水混凝土；一个是处理好各种施工缝、变形缝等的防水。 ⑴ 防水混凝土 在地下工程中，一般应采用防水混凝土。防水混凝土的关键是提高混凝土的密实度，同时防止混凝土的开裂，特别是贯通开裂。因此应通过调整配合比，掺加外加剂、掺合料配制而成。一般说防水混凝土的防水性能是按抗渗等级确定的。在一般情况下防水混凝土的抗渗等级不得小于 S6。防水混凝土的施工配合比应通过试验确定，抗渗等级应比设计要求提高一级(0.2MPa)。⑵ 防水混凝土的环境温度，不得高于 80℃；处于侵蚀性介质中防水混凝土的耐侵蚀系数，不应小于 0.8。⑶ 防水混凝土结构底板的混凝土垫层，强度等级不应小于 C15，厚度不应小于 l00mm，在软弱土层中不应小于 150mm。⑷ 防水混凝土结构，应符合下列规定： · 结构厚度不应小于 250mm； · 裂缝宽度不得大于 0.2mm，并不得贯通； · 迎水面钢筋保护层厚度不应小于 50mm。 ⑸ 防水混凝土使用的水泥，应符合下列规定： · 水泥的强度等级不应低于 32. 5MPa； · 在不受侵蚀性介质和冻融作用时，宜采用普通硅酸盐水泥、硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、矿渣硅酸盐水泥，使用矿渣硅酸盐水泥必须掺用高效减水剂； · 在受侵蚀性介质作用时，应按介质的性质选用相应的水泥； · 在受冻融作用时，应优先选用普通硅酸盐水泥，不...
