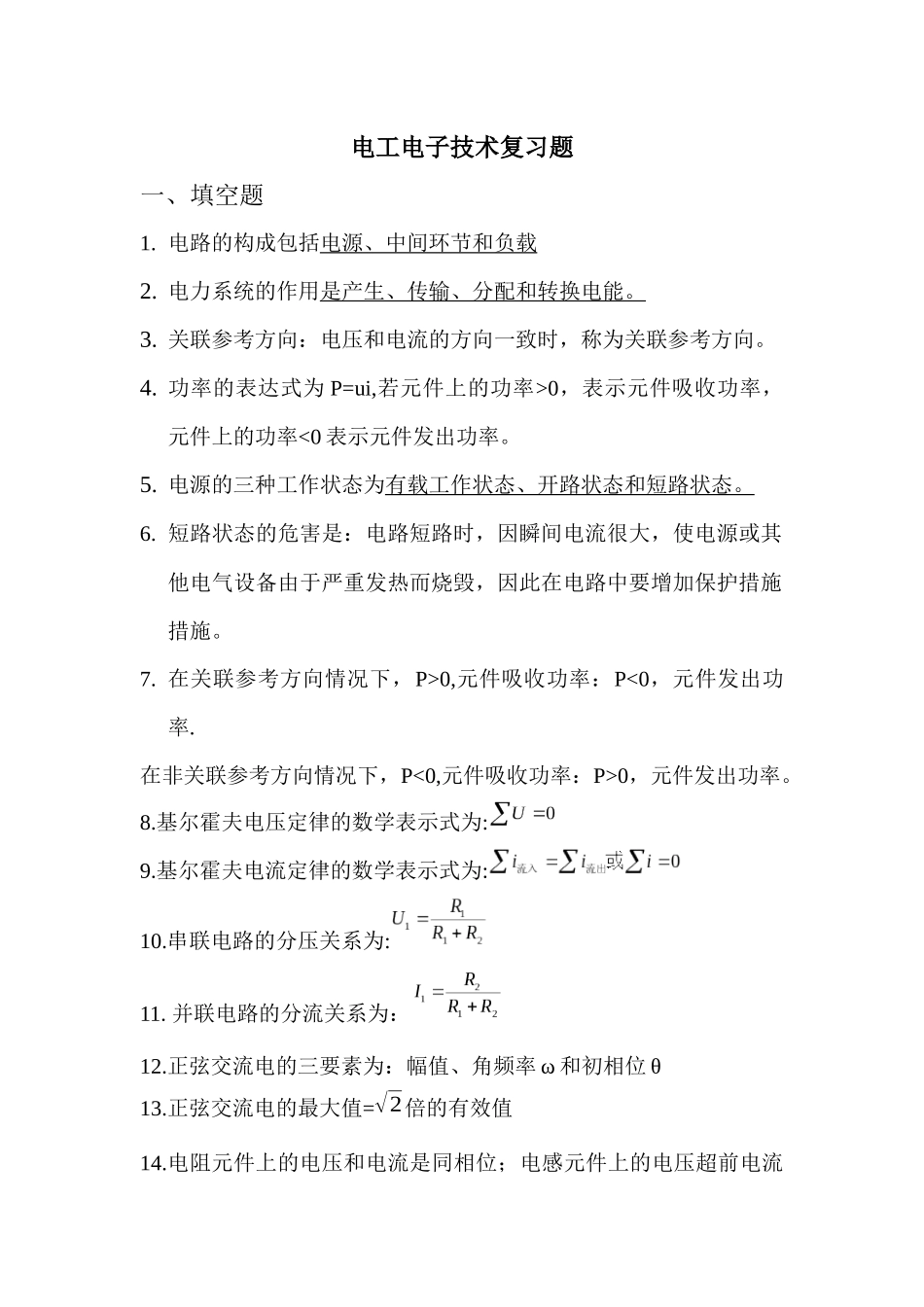

电工电子技术复习题一、填空题1. 电路的构成包括电源、中间环节和负载2. 电力系统的作用是产生、传输、分配和转换电能。3. 关联参考方向：电压和电流的方向一致时，称为关联参考方向。4. 功率的表达式为 P=ui,若元件上的功率>0，表示元件吸收功率，元件上的功率<0 表示元件发出功率。5. 电源的三种工作状态为有载工作状态、开路状态和短路状态。6. 短路状态的危害是：电路短路时，因瞬间电流很大，使电源或其他电气设备由于严重发热而烧毁，因此在电路中要增加保护措施措施。7. 在关联参考方向情况下，P>0,元件吸收功率：P<0，元件发出功率.在非关联参考方向情况下，P<0,元件吸收功率：P>0，元件发出功率。8.基尔霍夫电压定律的数学表示式为:9.基尔霍夫电流定律的数学表示式为:10.串联电路的分压关系为:11. 并联电路的分流关系为：12.正弦交流电的三要素为：幅值、角频率 ω 和初相位 θ13.正弦交流电的最大值=√2倍的有效值14.电阻元件上的电压和电流是同相位；电感元件上的电压超前电流＋E1－＋E2－Ｉ1ＩＩ 290°；电容元件上的电压滞后电流 90°15.感性负载功率因数的提高方法是在负载端并联适当大小电容器三相电源的连接方式又有星形连接和三角连接等两种方式。16.变压器的额定值包括：额定电压、额定电流、额定容量及额定频率。17.国家标准规定三相双绕组变压器的标准为：Y，y0;Y,yn0,YN,y0;Y,d11;YN,d11 等 5 种。三相异步电动机当其额定转速为 2985 转时，其极对数为 1，当其额定转速为 1490 时，其极对数为 2。18 三相异步电动机电动机的启动方式分为直接启动和降压启动等两种方式：而降压启动又分为自耦变压器启动和 Y—△启动等两种方式。19.三相异步电动机的制动方式有以下三种方式，即：能耗制动、反接制动和回馈制动等。20.直流电电机的励磁方式包括：他励、并励、串励和复励等 4 种。21.常用的控制电器有组合开关、按钮、接触器、中间继电器、热继电器和熔断器等。二、计算题1.例题2.5电路如图，已知E1=160v，E2=192v,R1=10Ω，R=40Ω，R2=10Ω。试用叠加原理求电流I 和 R 上消耗的功率。 E1+ － R ３ R1 IA Ｉ B R ５ R2 R ４ R ６ IC －E2＋ Ｉ６ Ｉ３ I1 I4 I2 I5 ＋12V ＵＳ － R1 + uc(t) － ＋R2 u(t) － s s C 解：(1)求 E1单独作用时的 I/.I¿=E1R1+R // R2⋅ R2R+R2=16010+40// 120 ×12040+120 =3 A(2)求 E2单独作用时的 I//.I //=E2R2+...
