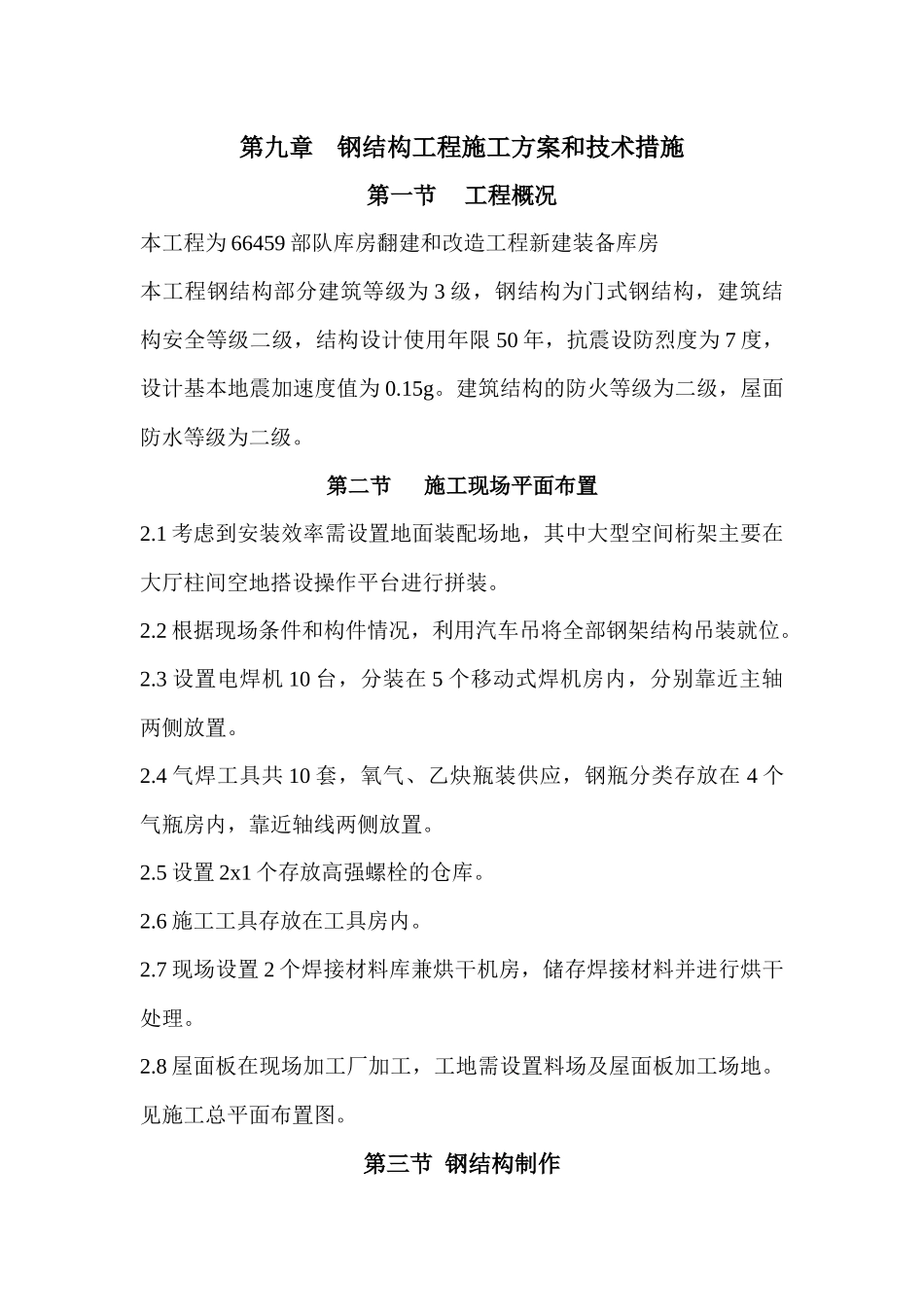

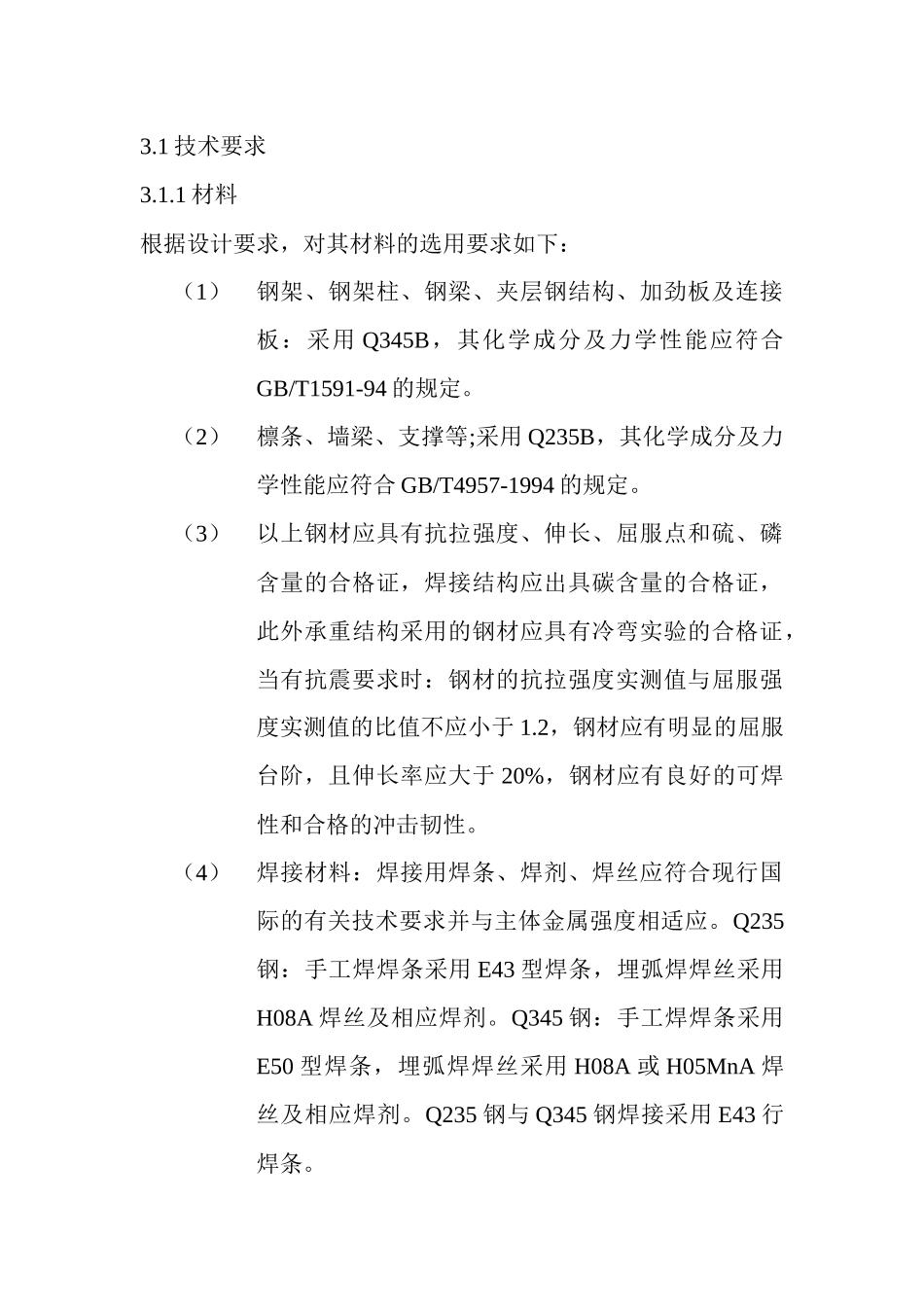

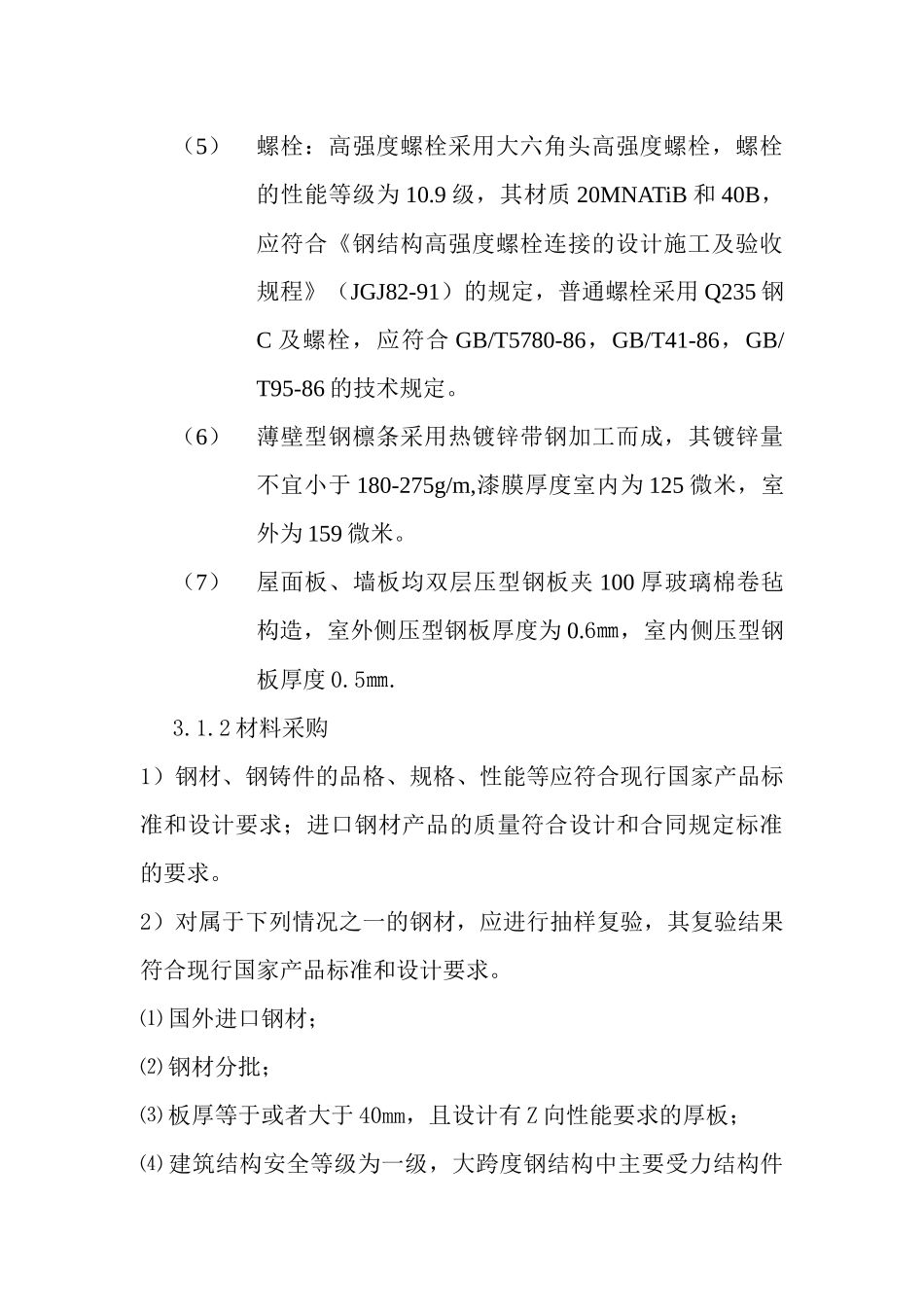

第九章钢结构工程施工方案和技术措施第一节工程概况本工程为 66459 部队库房翻建和改造工程新建装备库房本工程钢结构部分建筑等级为 3 级，钢结构为门式钢结构，建筑结构安全等级二级，结构设计使用年限 50 年，抗震设防烈度为 7 度，设计基本地震加速度值为 0.15g。建筑结构的防火等级为二级，屋面防水等级为二级。第二节施工现场平面布置2.1 考虑到安装效率需设置地面装配场地，其中大型空间桁架主要在大厅柱间空地搭设操作平台进行拼装。2.2 根据现场条件和构件情况，利用汽车吊将全部钢架结构吊装就位。2.3 设置电焊机 10 台，分装在 5 个移动式焊机房内，分别靠近主轴两侧放置。2.4 气焊工具共 10 套，氧气、乙炔瓶装供应，钢瓶分类存放在 4 个气瓶房内，靠近轴线两侧放置。2.5 设置 2x1 个存放高强螺栓的仓库。2.6 施工工具存放在工具房内。2.7 现场设置 2 个焊接材料库兼烘干机房，储存焊接材料并进行烘干处理。2.8 屋面板在现场加工厂加工，工地需设置料场及屋面板加工场地。见施工总平面布置图。第三节 钢结构制作3.1 技术要求3.1.1 材料根据设计要求，对其材料的选用要求如下：（1）钢架、钢架柱、钢梁、夹层钢结构、加劲板及连接板：采用 Q345B，其化学成分及力学性能应符合GB/T1591-94 的规定。（2）檩条、墙梁、支撑等;采用 Q235B，其化学成分及力学性能应符合 GB/T4957-1994 的规定。（3）以上钢材应具有抗拉强度、伸长、屈服点和硫、磷含量的合格证，焊接结构应出具碳含量的合格证，此外承重结构采用的钢材应具有冷弯实验的合格证，当有抗震要求时：钢材的抗拉强度实测值与屈服强度实测值的比值不应小于 1.2，钢材应有明显的屈服台阶，且伸长率应大于 20%，钢材应有良好的可焊性和合格的冲击韧性。（4）焊接材料：焊接用焊条、焊剂、焊丝应符合现行国际的有关技术要求并与主体金属强度相适应。Q235钢：手工焊焊条采用 E43 型焊条，埋弧焊焊丝采用H08A 焊丝及相应焊剂。Q345 钢：手工焊焊条采用E50 型焊条，埋弧焊焊丝采用 H08A 或 H05MnA 焊丝及相应焊剂。Q235 钢与 Q345 钢焊接采用 E43 行焊条。（5）螺栓：高强度螺栓采用大六角头高强度螺栓，螺栓的性能等级为 10.9 级，其材质 20MNATiB 和 40B，应符合《钢结构高强度螺栓连接的设计施工及验收规程》（JGJ82-91）的规定，普通螺栓采用 Q235 钢C 及螺栓，应符合 GB/T5780-86，GB/T41-86，GB/T95-86 的技术规定。...
