跨越高压电力线路施工方案VIP免费

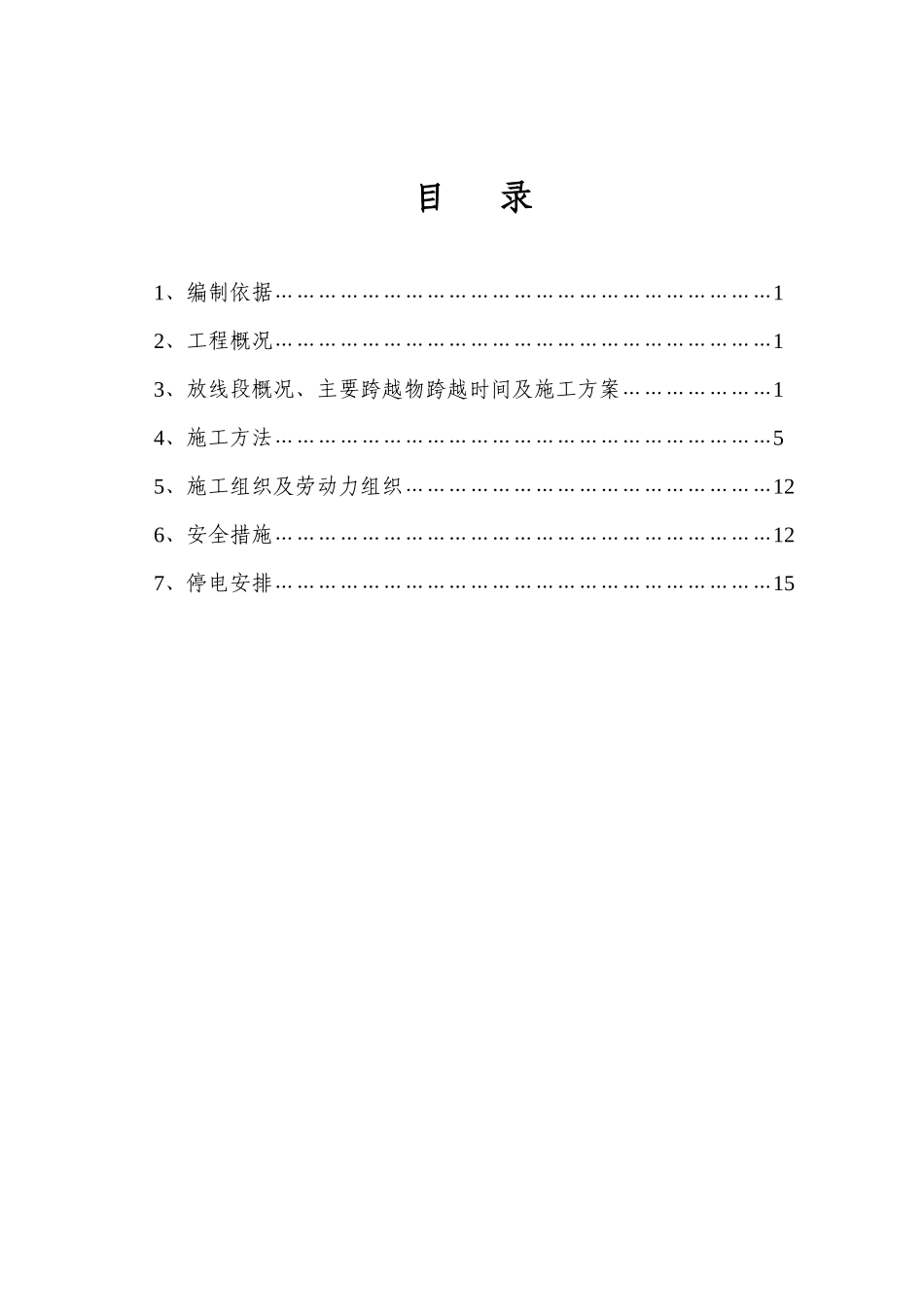

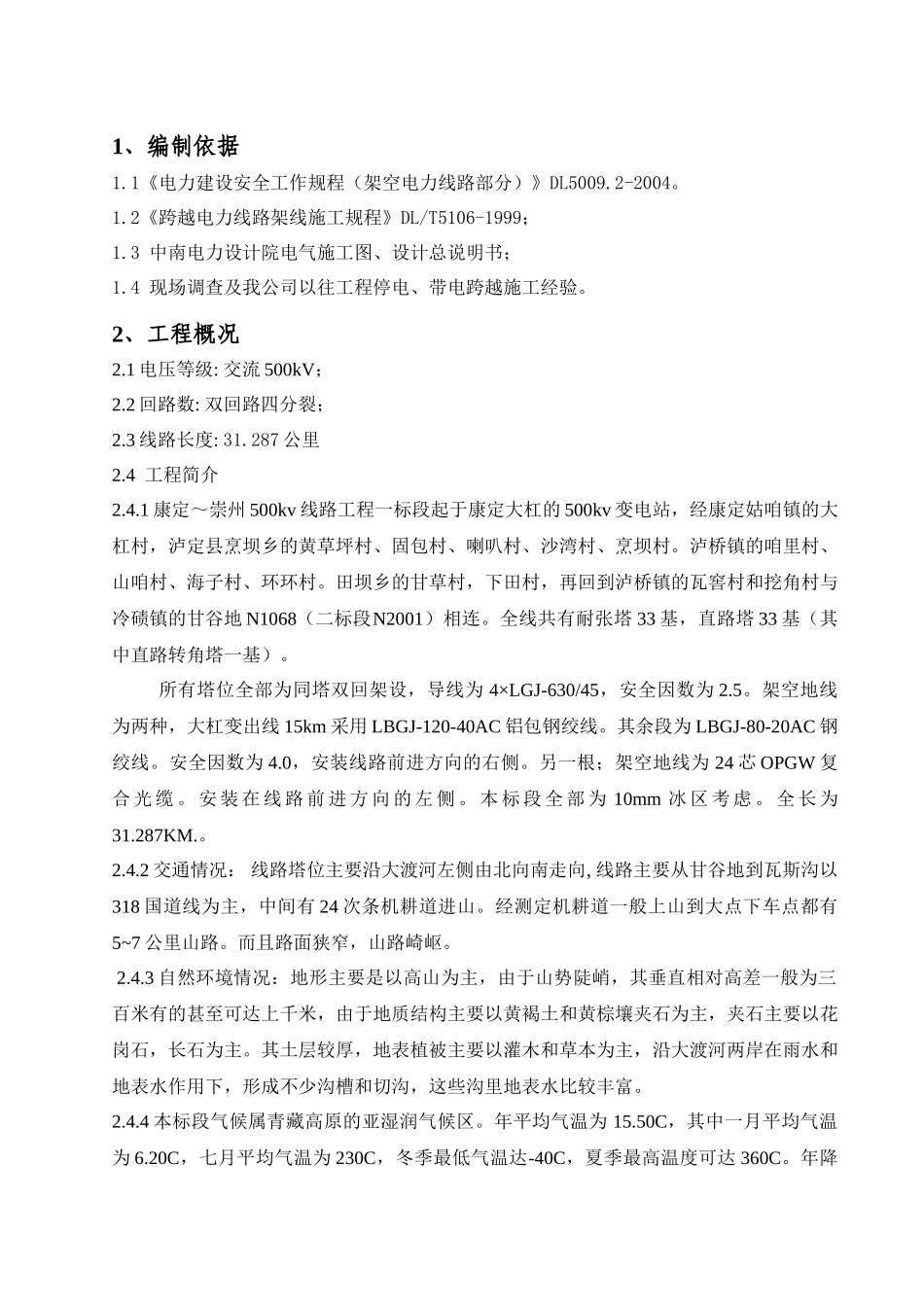

批准：年 月 日审核: 年 月 日 编写: 年 月 日 目 录1、编制依据……………………………………………………………12、工程概况……………………………………………………………13、放线段概况、主要跨越物跨越时间及施工方案…………………14、施工方法……………………………………………………………55、施工组织及劳动力组织……………………………………………126、安全措施……………………………………………………………127、停电安排……………………………………………………………151、编制依据1.1《电力建设安全工作规程（架空电力线路部分）》DL5009.2-2004。1.2《跨越电力线路架线施工规程》DL/T5106-1999；1.3 中南电力设计院电气施工图、设计总说明书；1.4 现场调查及我公司以往工程停电、带电跨越施工经验。2、工程概况2.1 电压等级: 交流 500kV；2.2 回路数: 双回路四分裂；2.3 线路长度: 31.287 公里2.4 工程简介2.4.1 康定～崇州 500kv 线路工程一标段起于康定大杠的 500kv 变电站，经康定姑咱镇的大杠村，泸定县烹坝乡的黄草坪村、固包村、喇叭村、沙湾村、烹坝村。泸桥镇的咱里村、山咱村、海子村、环环村。田坝乡的甘草村，下田村，再回到泸桥镇的瓦窖村和挖角村与冷碛镇的甘谷地 N1068（二标段N2001）相连。全线共有耐张塔 33 基，直路塔 33 基（其中直路转角塔一基）。所有塔位全部为同塔双回架设，导线为 4×LGJ-630/45，安全因数为 2.5。架空地线为两种，大杠变出线 15km 采用 LBGJ-120-40AC 铝包钢绞线。其余段为 LBGJ-80-20AC 钢绞线。安全因数为 4.0，安装线路前进方向的右侧。另一根；架空地线为 24 芯 OPGW 复合 光 缆 。 安 装 在 线 路 前 进 方 向 的 左 侧 。 本 标 段 全 部 为 10mm 冰 区 考 虑 。 全 长 为31.287KM.。2.4.2 交通情况： 线路塔位主要沿大渡河左侧由北向南走向, 线路主要从甘谷地到瓦斯沟以318 国道线为主，中间有 24 次条机耕道进山。经测定机耕道一般上山到大点下车点都有5~7 公里山路。而且路面狭窄，山路崎岖。 2.4.3 自然环境情况：地形主要是以高山为主，由于山势陡峭，其垂直相对高差一般为三百米有的甚至可达上千米，由于地质结构主要以黄褐土和黄棕壤夹石为主，夹石主要以花岗石，长石为主。其土层较厚，地表植被主要以灌木和草本为主，沿大渡河两岸在雨水和地表水作用下，形成不少沟槽和切...
