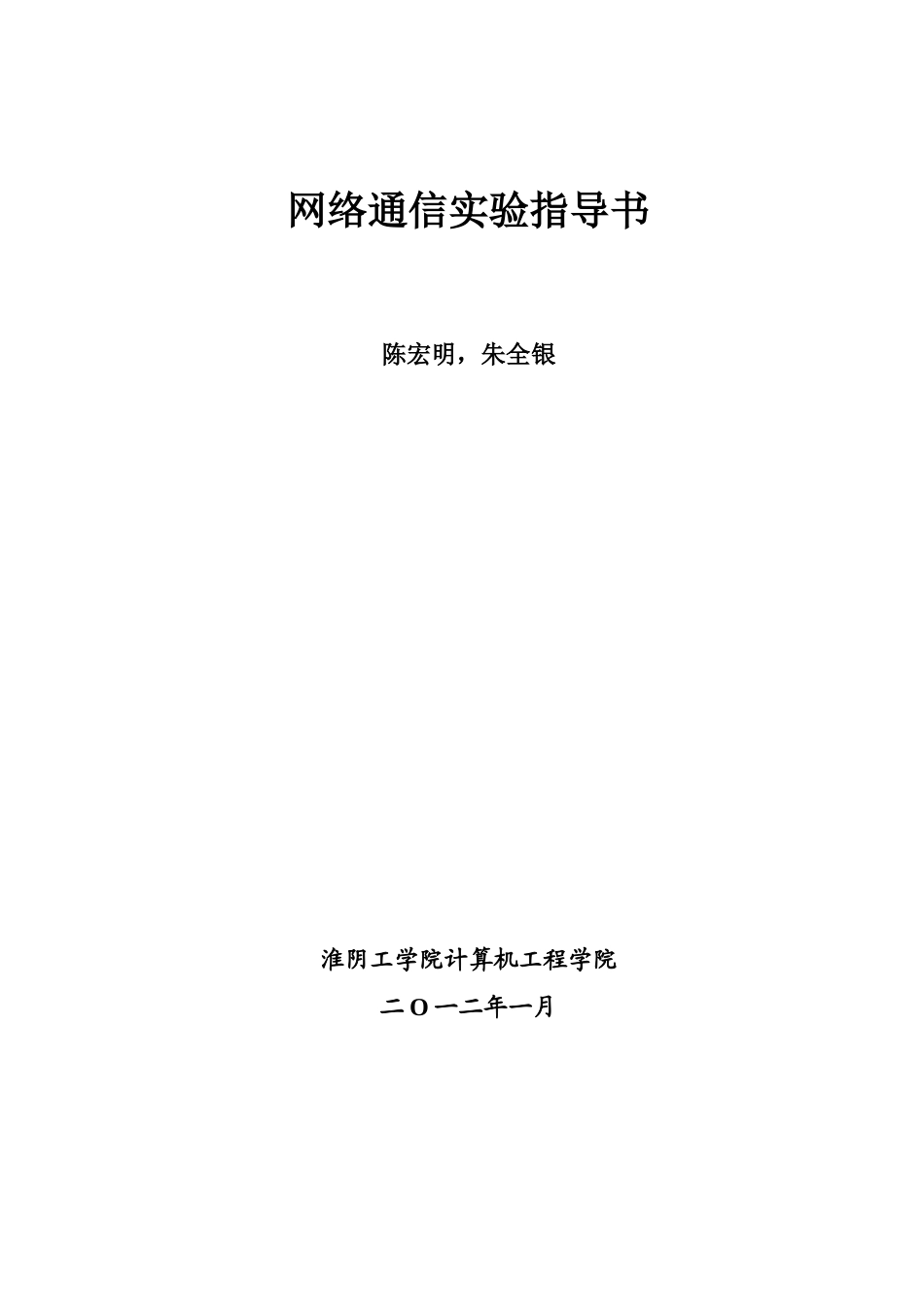

网络通信实验指导书陈宏明，朱全银 淮阴工学院计算机工程学院二 O 一二年一月目 录实验一 串行通信……………………………………………………………………………2实验二 局域网共享介质访问控制方式 CSMA/CD 模拟…………………………………7实验三 交换机的配置和管理………………………………………………………………8实验四 路由器的配置和管理……………………………………………………………………16实验五 网络安全与管理…………………………………………………………………26实验六 网络互连…………………………………………………………………………29实验七 WinSock 编程……………………………………………………………………32实验八 VOIP 通信……………………………………………………………………………………37附件 1 通信网络试验考核大纲……………………………………………………………………38附件 2 计算机通信网课程考核大纲……………………………………………………………39实验一 串行通信（必修）【实验目的】 1.掌握通过计算机串行通信接口实现两台计算机数据通信的原理； 2.掌握不同类型接口间串行通信电缆的连接方式及制作过程； 3.掌握 Windows 操作系统环境提供的“超级终端”的配置和使用过程； 4.基本掌握 C/C++/VB 环境下，实现串行通信相关函数或控件的使用。 【实验内容】1.根据实验室提供计算机所配备的串行通信接口的形式，制作串行通信电缆； 2.使用“超级终端”软件，实现两台计算机之间的串行通信； 3.编制、调试串行通信程序，实现一台计算机从键盘输入的内容，可以在另一台计算机的屏幕上显示出来的基本目的； 4.可根据情况自行增加一些功能，如：可随时调整波特率、数据位等通信参数；文本文件的传输等。 【实验原理】 EIA-232 异步接口标准，串行接口异步通信，虚调制解调器原理。1. 异步串行通信基础异步通信电平采用负逻辑，传输线的状态有：（1）空闲状态（2）起始传输状态（3）奇偶校验位（4）停止位2. 信号传输速率与接口安全RS232C 传输速率在 0～20000bps 范围内，在实际应用中被限制在 19200bps 以内。主信道的传输速率有：19200、9600、4800、2400、1200、600、300、150、110、75、50bps。RS232C 标准接口能承受任何两个引脚的短路，但短路电流不超过 0.5A3. URAT(可编程异步串行通信芯片)内部寄存器端口分配第n个字符第n+1个字符起始位7...
