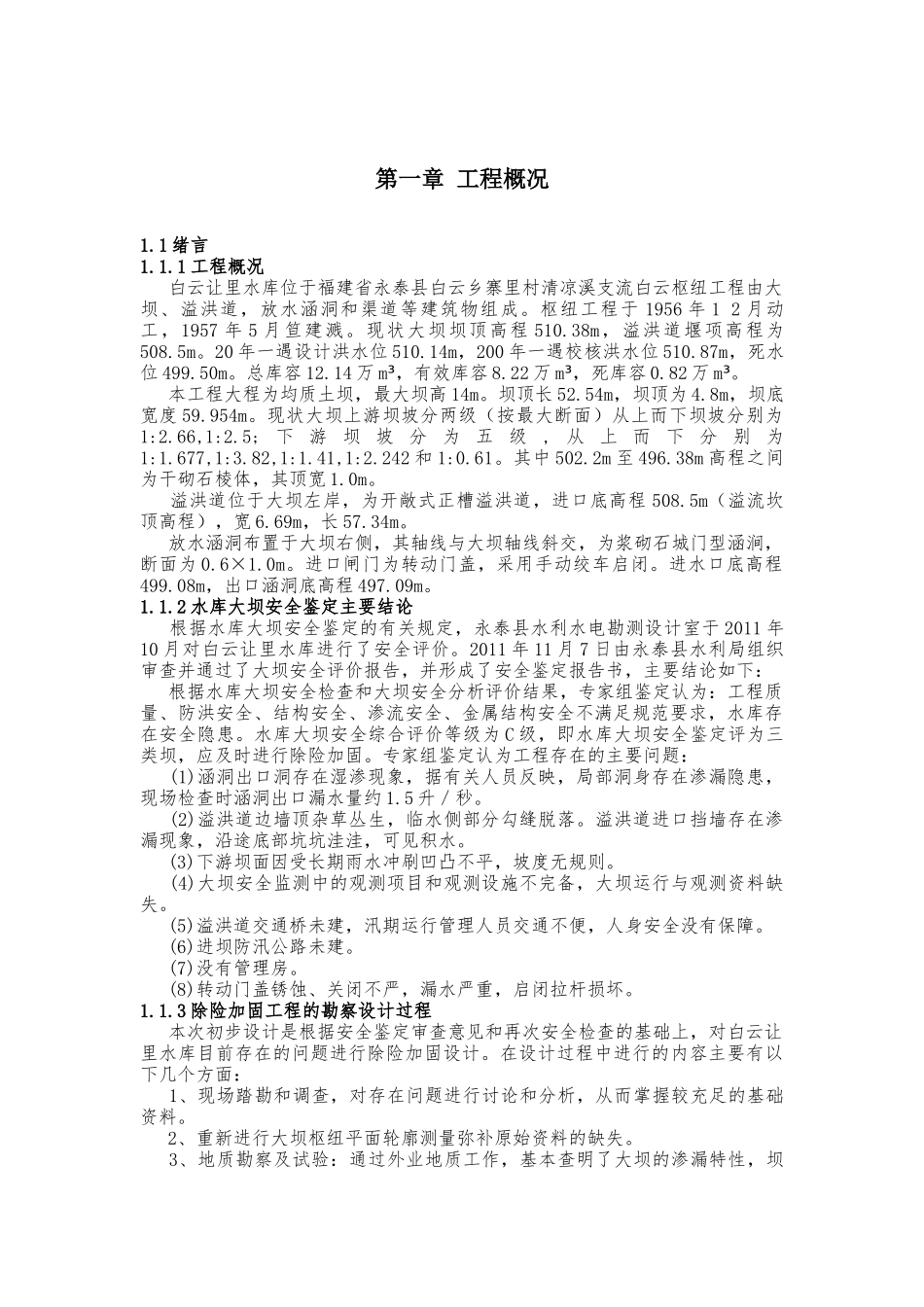

永泰县白云让里水库大坝除险加固工程施工组织设计目 录第一章 工程概况1.1 绪言1.1.1 工程概况 白云让里水库位于福建省永泰县白云乡寨里村清凉溪支流白云枢纽工程由大坝、溢洪道，放水涵洞和渠道等建筑物组成。枢纽工程于 1956 年 1 2 月动工，1957 年 5 月笪建溅。现状大坝坝顶高程 510.38m，溢洪道堰项高程为508.5m。20 年一遇设计洪水位 510.14m，200 年一遇校核洪水位 510.87m，死水位 499.50m。总库容 12.14 万 m³，有效库容 8.22 万 m³，死库容 0.82 万 m³。 本工程大程为均质土坝，最大坝高 14m。坝顶长 52.54m，坝顶为 4.8m，坝底宽度 59.954m。现状大坝上游坝坡分两级（按最大断面）从上而下坝坡分别为1:2.66,1:2.5; 下 游 坝 坡 分 为 五 级 , 从 上 而 下 分 别 为1:1.677,1:3.82,1:1.41,1:2.242 和 1:0.61。其中 502.2m 至 496.38m 高程之间为干砌石棱体，其顶宽 1.0m。 溢洪道位于大坝左岸，为开敞式正槽溢洪道，进口底高程 508.5m（溢流坎顶高程），宽 6.69m，长 57.34m。 放水涵洞布置于大坝右侧，其轴线与大坝轴线斜交，为浆砌石城门型涵涧，断面为 0.6×1.0m。进口闸门为转动门盖，采用手动绞车启闭。进水口底高程499.08m，出口涵洞底高程 497.09m。1.1.2 水库大坝安全鉴定主要结论 根据水库大坝安全鉴定的有关规定，永泰县水利水电勘测设计室于 2011 年10 月对白云让里水库进行了安全评价。2011 年 11 月 7 日由永泰县水利局组织审查并通过了大坝安全评价报告，并形成了安全鉴定报告书，主要结论如下： 根据水库大坝安全检查和大坝安全分析评价结果，专家组鉴定认为：工程质量、防洪安全、结构安全、渗流安全、金属结构安全不满足规范要求，水库存在安全隐患。水库大坝安全综合评价等级为 C 级，即水库大坝安全鉴定评为三类坝，应及时进行除险加固。专家组鉴定认为工程存在的主要问题： (1)涵洞出口洞存在湿渗现象，据有关人员反映，局部洞身存在渗漏隐患，现场检查时涵洞出口漏水量约 1.5 升／秒。 (2)溢洪道边墙顶杂草丛生，临水侧部分勾缝脱落。溢洪道进口挡墙存在渗漏现象，沿途底部坑坑洼洼，可见积水。 (3)下游坝面因受长期雨水冲刷凹凸不平，坡度无规则。 (4)大坝安全监测中的观测项目和观测设施不完备，大坝运行与观测资料缺失。 (5)溢洪道交通桥未建，汛期运行管理人员交通不便，人身安全没有保障。 (6)进坝防汛公路未建。 (...
