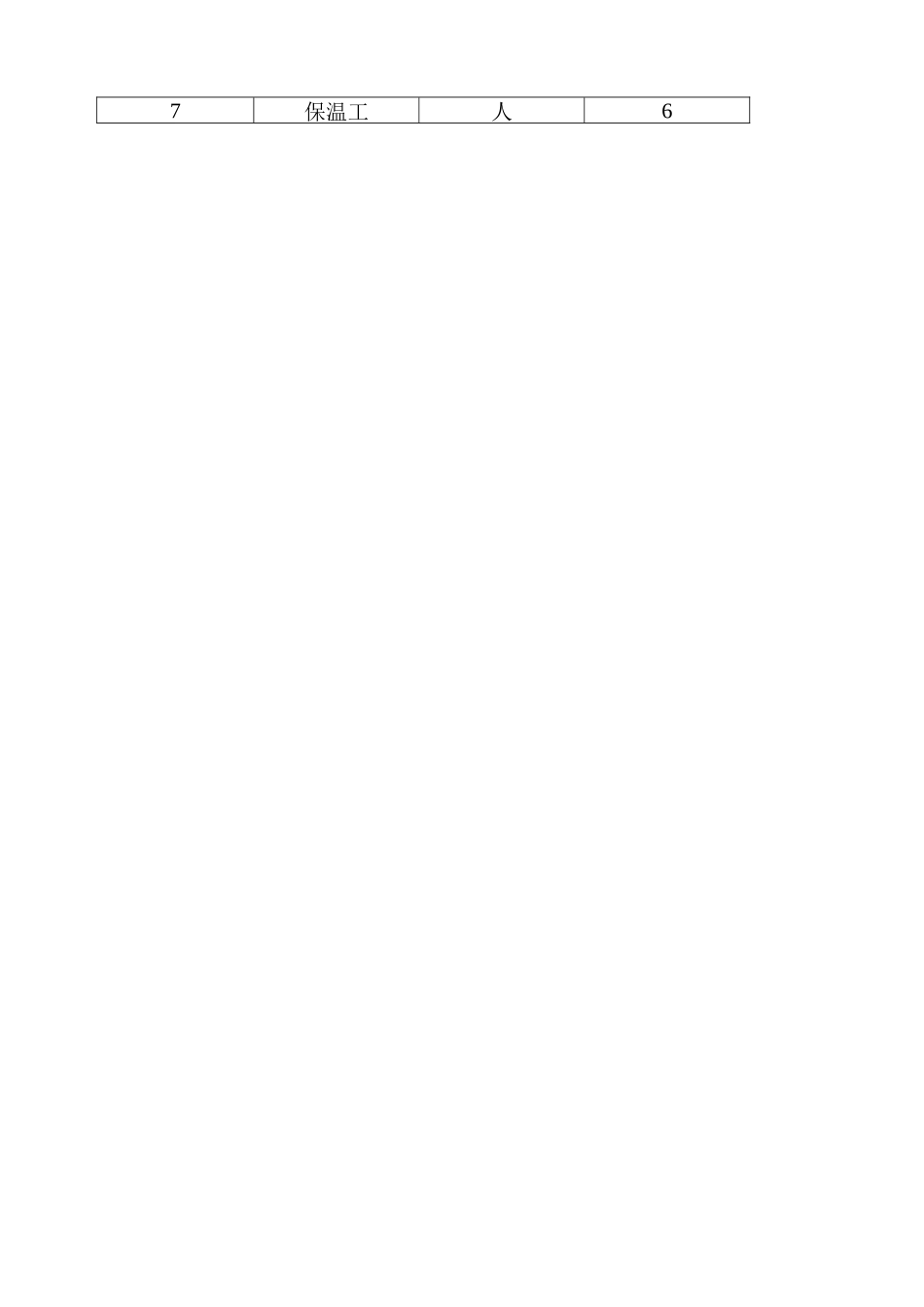

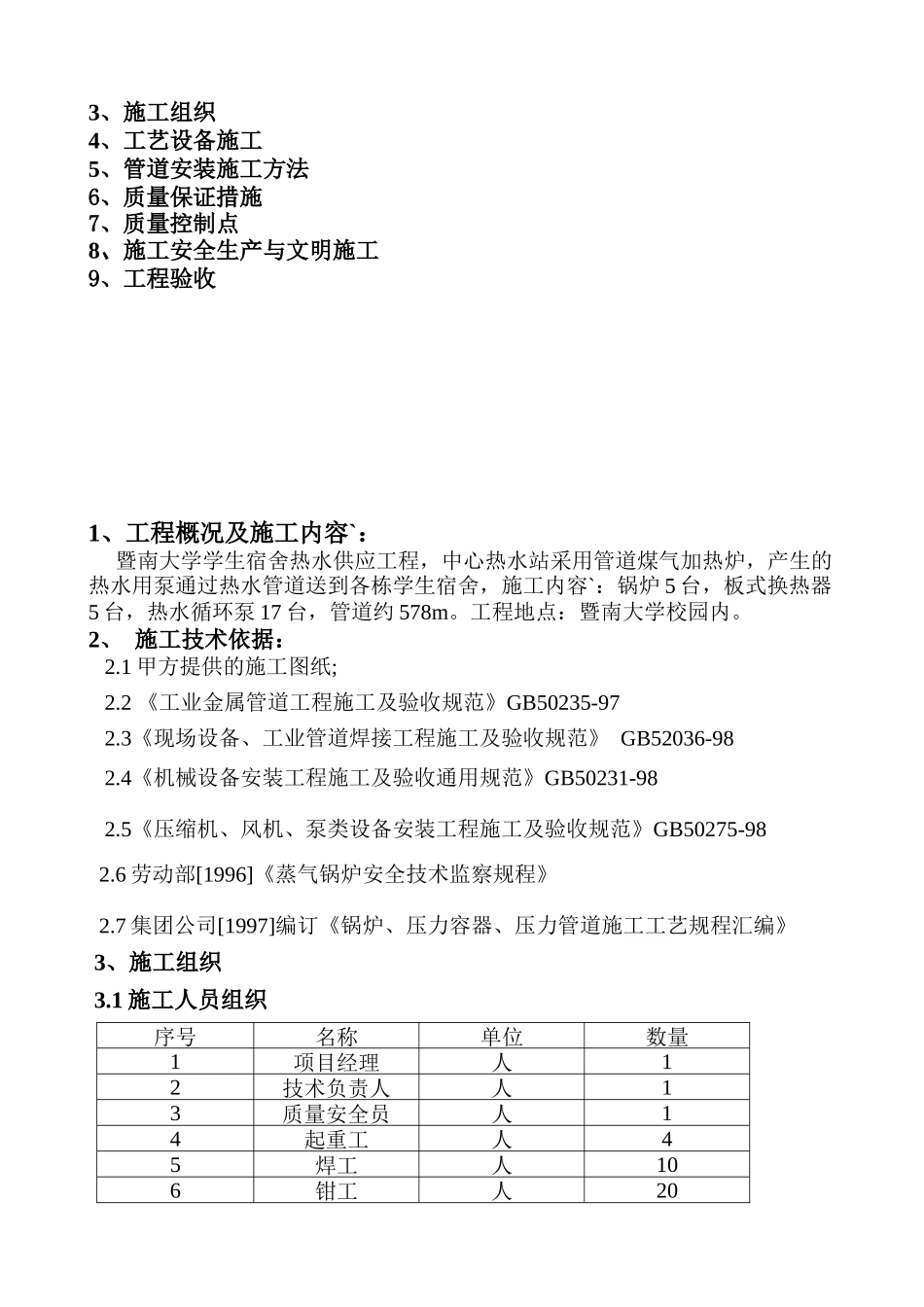

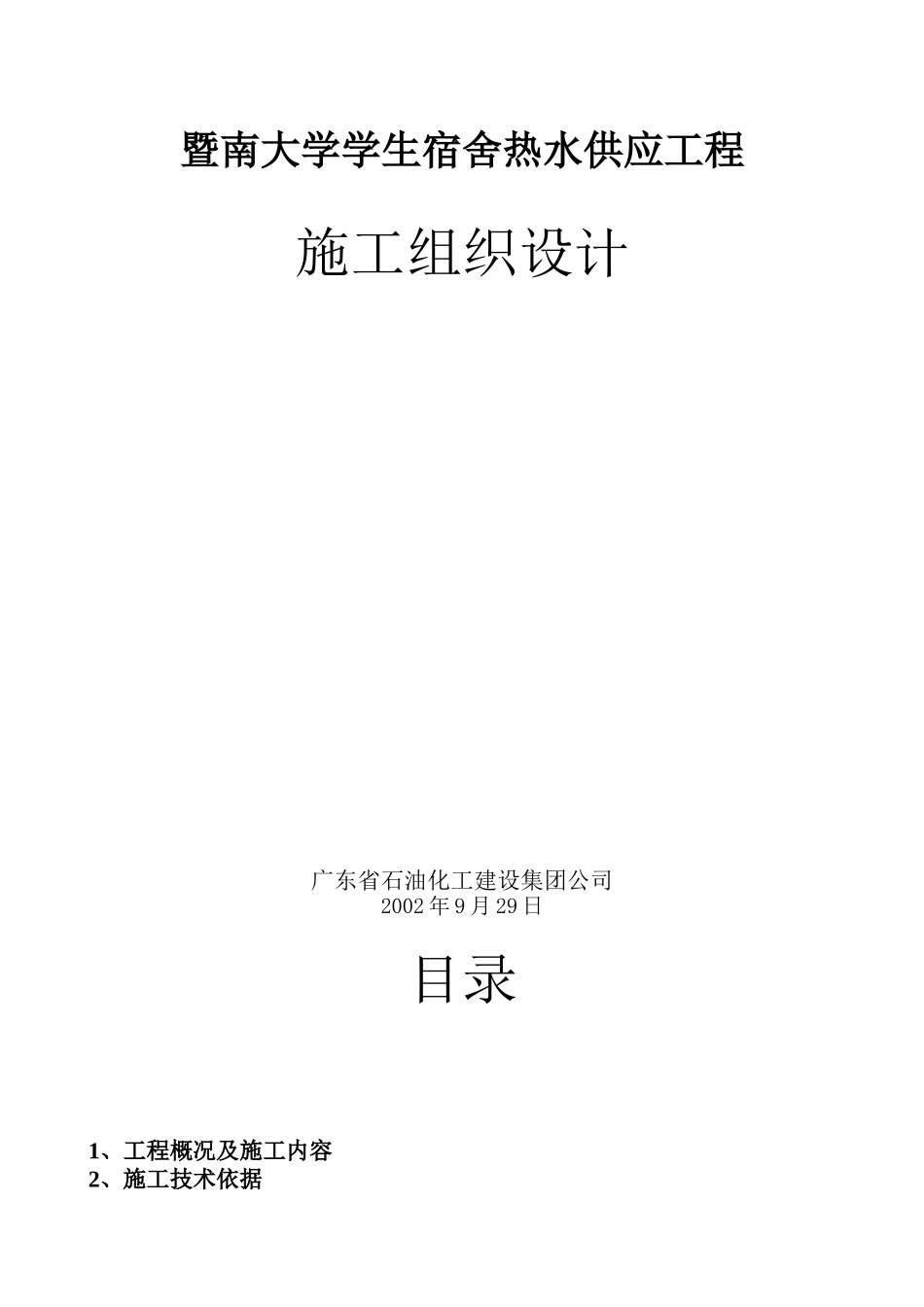

暨南大学学生宿舍热水供应工程施工组织设计广东省石油化工建设集团公司2002 年 9 月 29 日目录1、工程概况及施工内容2、施工技术依据3、施工组织4、工艺设备施工5、管道安装施工方法6、质量保证措施7、质量控制点8、施工安全生产与文明施工9、工程验收1、工程概况及施工内容`: 暨南大学学生宿舍热水供应工程,中心热水站采用管道煤气加热炉,产生的热水用泵通过热水管道送到各栋学生宿舍,施工内容`:锅炉 5 台,板式换热器5 台,热水循环泵 17 台,管道约 578m。工程地点:暨南大学校园内。2、 施工技术依据: 2.1 甲方提供的施工图纸; 2.2 《工业金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程施工及验收规范》 GB52036-98 2.4《机械设备安装工程施工及验收通用规范》GB50231-98 2.5《压缩机、风机、泵类设备安装工程施工及验收规范》GB50275-98 2.6 劳动部[1996]《蒸气锅炉安全技术监察规程》 2.7 集团公司[1997]编订《锅炉、压力容器、压力管道施工工艺规程汇编》 3、施工组织 3.1 施工人员组织序号名称单位数量1项目经理人12技术负责人人13质量安全员人14起重工人45焊工人106钳工人207保温工人6 3 .2 施工项目组织机构图(如下图)3.4 施工进度计划(见表一)4、工艺设备施工4.1 设备开箱检查 项目经理 项目副经理技术总负责 行政组 材料组工程技术组设备、管道质检员劳资行政管理宿舍食堂管理材料交接、清点设备机具管理存货管理材料采购管理安全主管无损探伤 施工队长 电工一班焊工一班焊工二班钳工一班钳工二班钳工三班钳工四班铆工班起重班综合班电工二班 4.1.1 设备开箱检查工作必须由甲、乙双方代表根据装箱清单共同进行。内容如下: 4.1.1.2 质量证明书是否与相应编号一致。 4.1.1.3 设备名称、型号规格是否与设计相符。并有产品合格证。 4.1.1.4 随机技术资料及专用工具是否齐全。 4.1.1.5 主机附属设备及零件进行外观检查并核对零部件的品种规格数量是否相符。 4.1.1.6 设备和零件、部件有损坏和不符合要求时,由甲、乙双方代表 共同商议解决。 4.1.1.7 设备清点及检查后,双方签证“设备开箱检验记录”。 4.1.1.8 设备及其零、部件和专用工具,均应妥善保管,不得使其变形、损坏、锈蚀、错乱或掉失。4.2 基础复测设备的基础应符合下列规定: 4.2.1 基础的行列线标志和标高基准点齐全准确。 4.2.2 基础顶面平整,预留孔应清洁,地脚螺栓应完...
