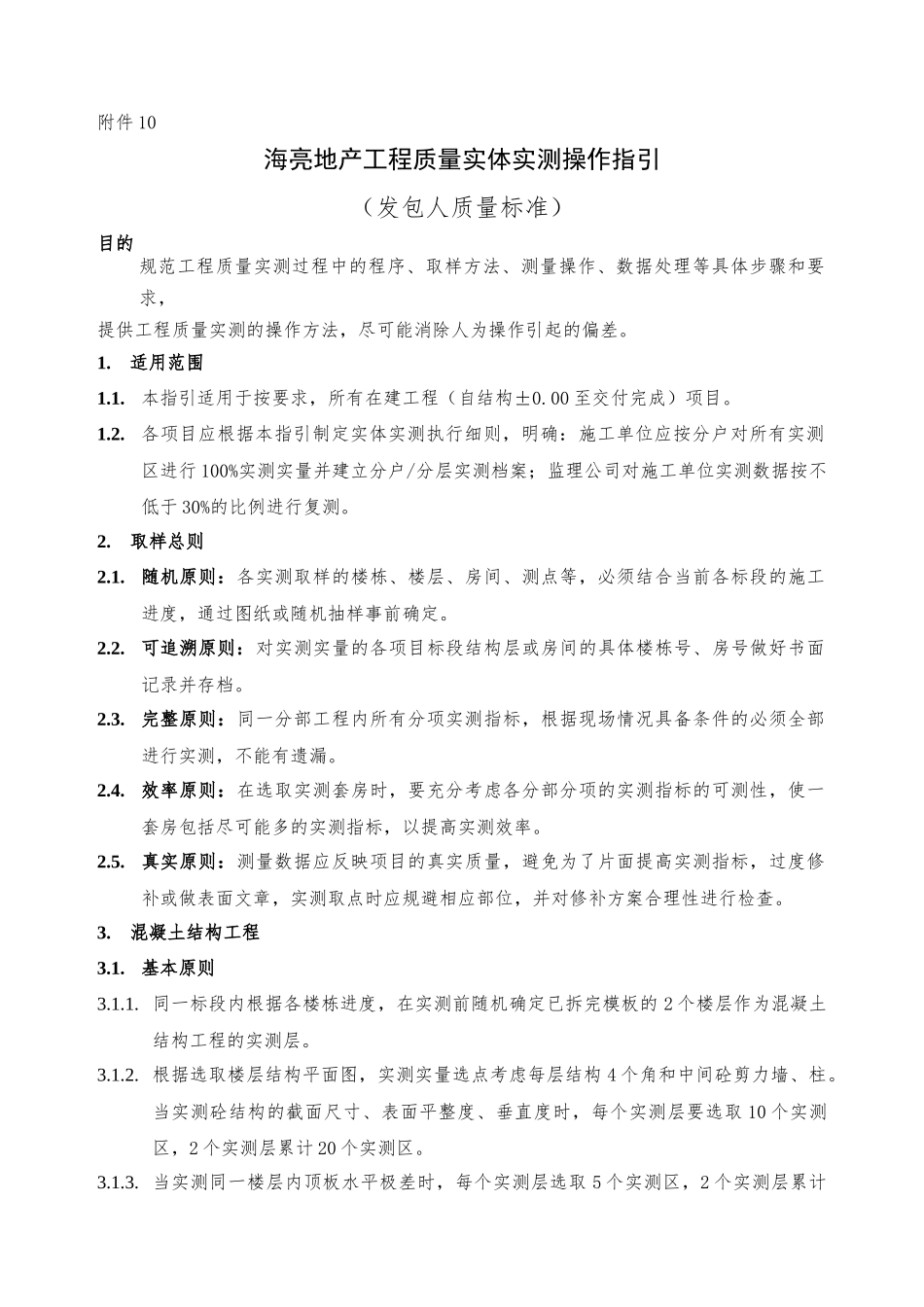

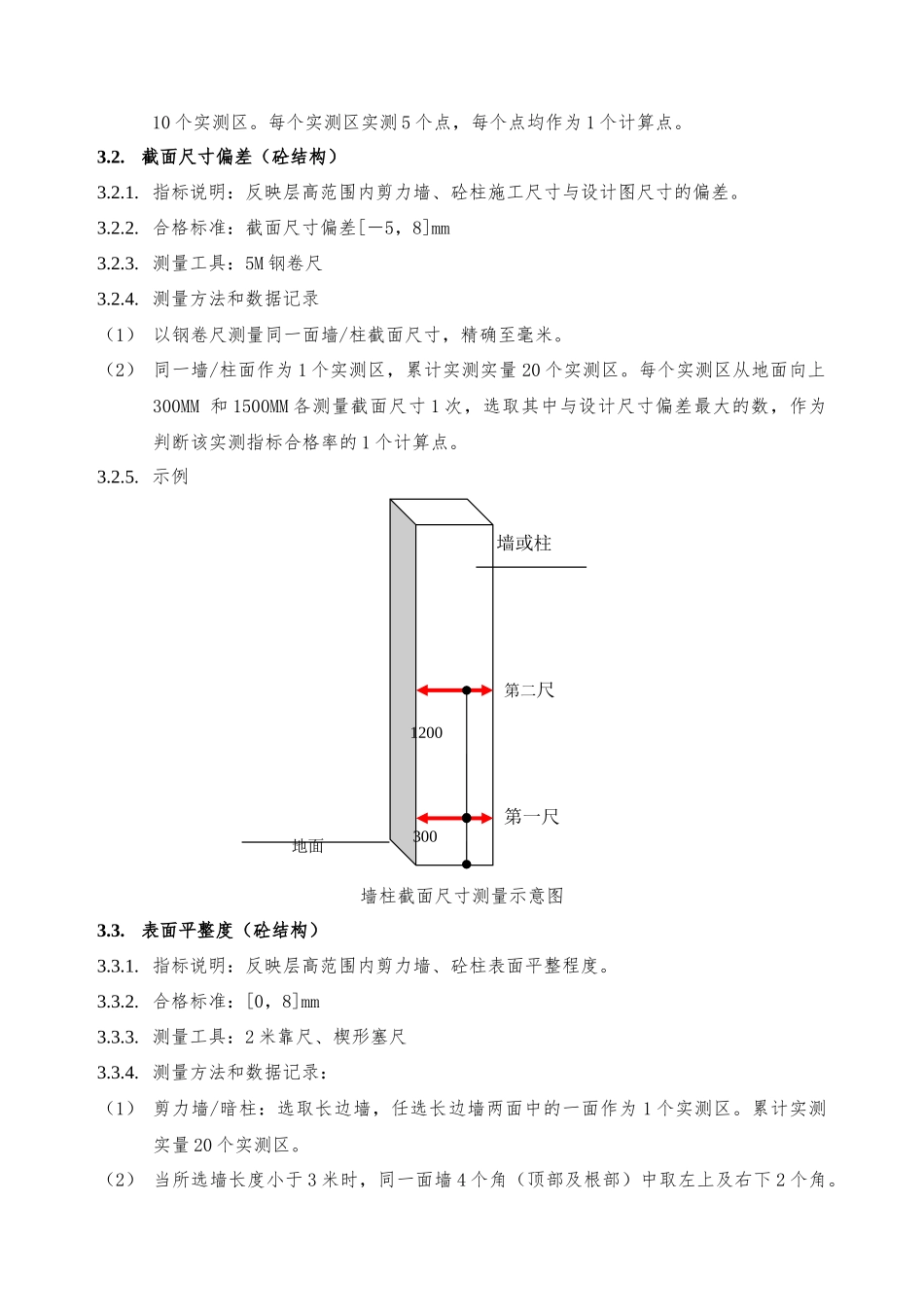

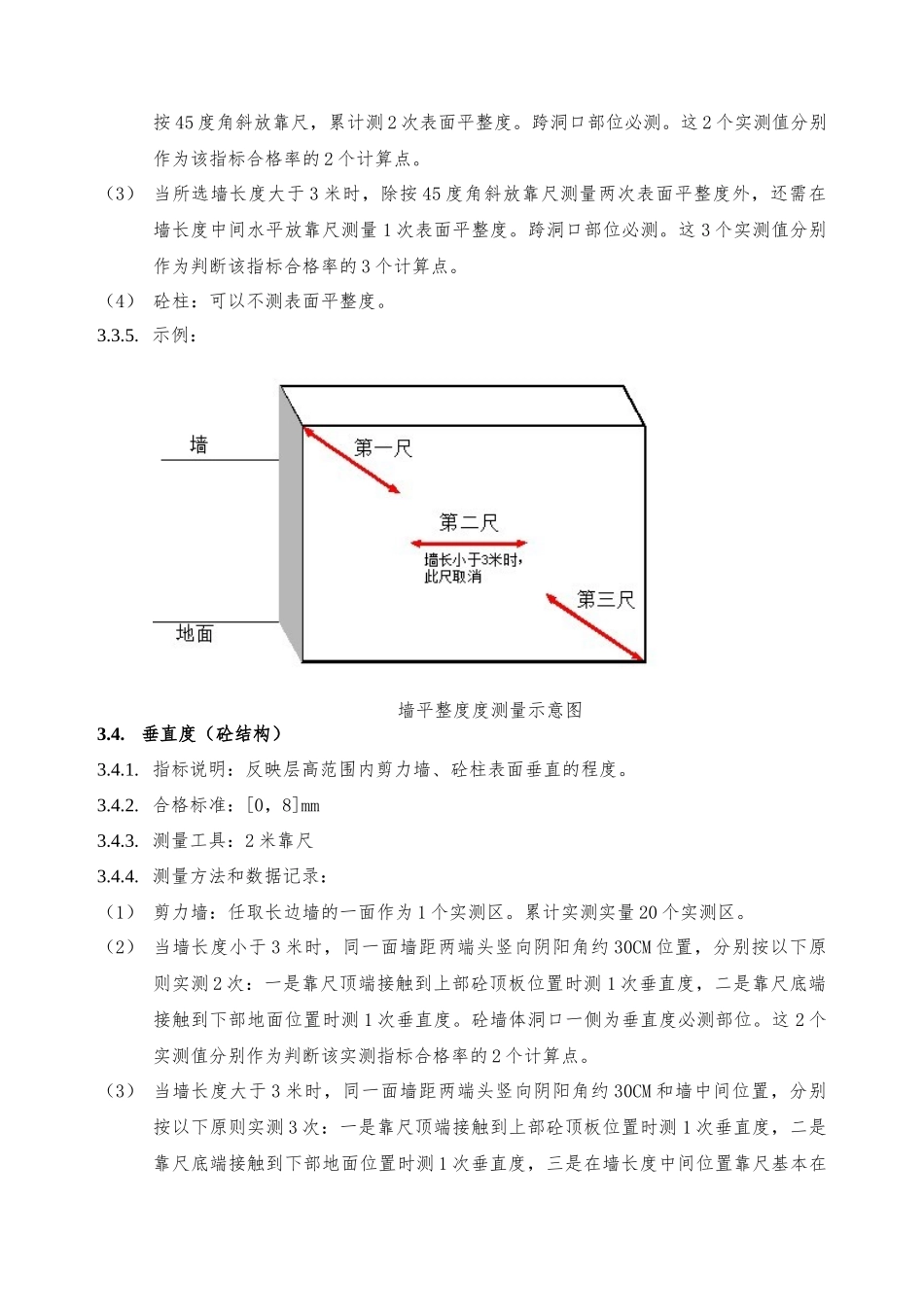

附件 10 海亮地产工程质量实体实测操作指引（发包人质量标准）目的规范工程质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求，提供工程质量实测的操作方法，尽可能消除人为操作引起的偏差。1.适用范围1.1.本指引适用于按要求，所有在建工程（自结构±0.00 至交付完成）项目。1.2.各项目应根据本指引制定实体实测执行细则，明确：施工单位应按分户对所有实测区进行 100%实测实量并建立分户/分层实测档案；监理公司对施工单位实测数据按不低于 30%的比例进行复测。2.取样总则2.1.随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前各标段的施工进度，通过图纸或随机抽样事前确定。2.2.可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。2.3.完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。2.4.效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。2.5.真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，过度修补或做表面文章，实测取点时应规避相应部位，并对修补方案合理性进行检查。3.混凝土结构工程3.1.基本原则3.1.1. 同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的 2 个楼层作为混凝土结构工程的实测层。3.1.2. 根据选取楼层结构平面图，实测实量选点考虑每层结构 4 个角和中间砼剪力墙、柱。当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取 10 个实测区，2 个实测层累计 20 个实测区。3.1.3. 当实测同一楼层内顶板水平极差时，每个实测层选取 5 个实测区，2 个实测层累计10 个实测区。每个实测区实测 5 个点，每个点均作为 1 个计算点。3.2.截面尺寸偏差（砼结构）3.2.1. 指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。3.2.2. 合格标准：截面尺寸偏差[－5，8]mm3.2.3. 测量工具：5M 钢卷尺3.2.4. 测量方法和数据记录（1） 以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。（2） 同一墙/柱面作为 1 个实测区，累计实测实量 20 个实测区。每个实测区从地面向上300MM 和 1500MM 各测量截面尺寸 1 次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的 1 个计算点。3.2.5. 示例墙柱截面尺寸测量示意图3.3.表面平整度（砼结...
