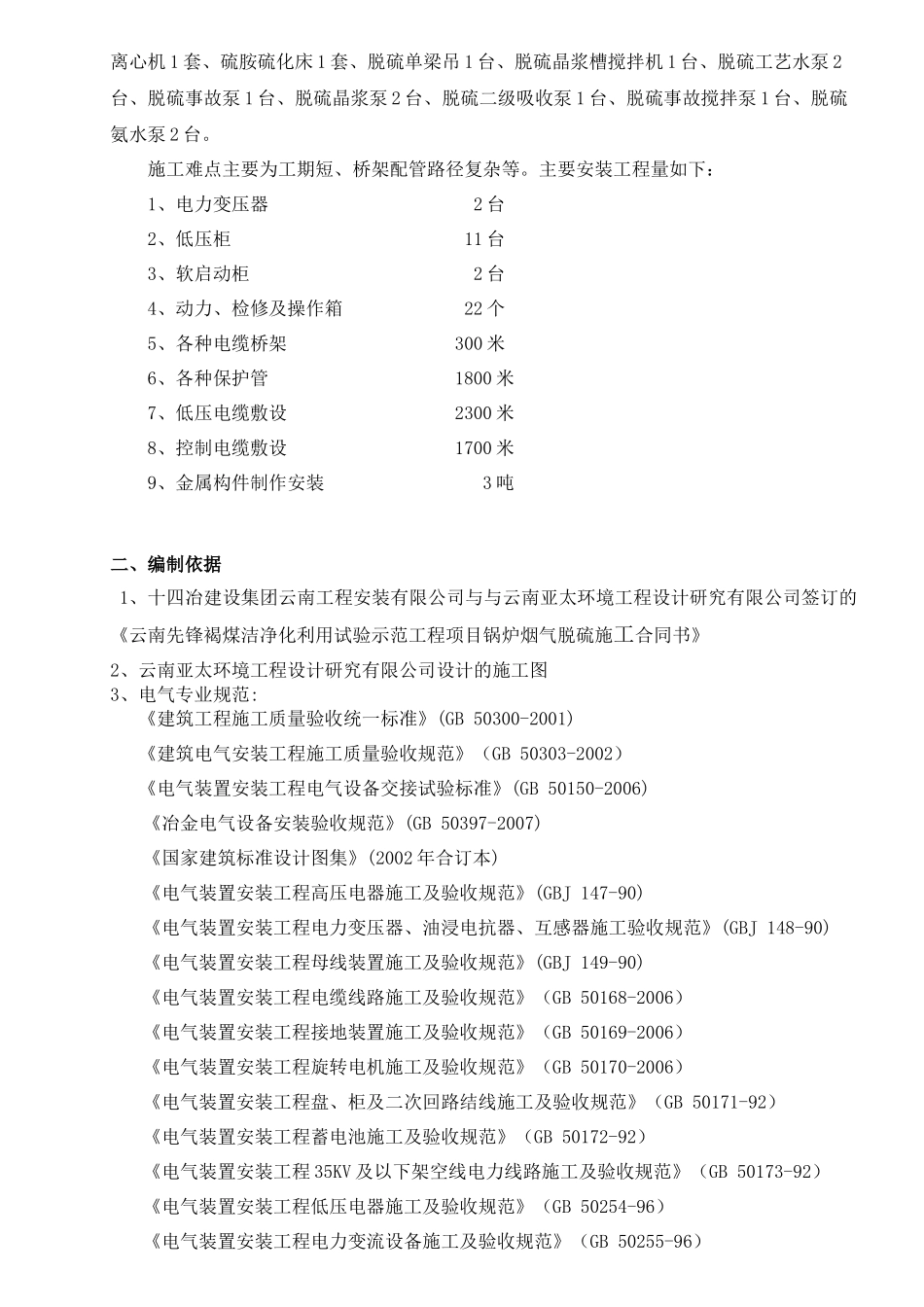

云南先锋褐煤洁净化利用试验示范工程锅炉烟气脱硫电气施工方案批 准: 苏兆红 主 管: 李继学 审 核: 李继学 编 制: 张 尧 十四冶安装公司电气仪表分公司2013 年 1 月 23 日云南先锋褐煤洁净化利用试验示范工程项目锅炉烟气脱硫电气施工方案一、工程概况本工程电气主要包括：云南先锋褐煤洁净化利用试验示范工程项目锅炉烟气脱硫中脱硫工段、硫铵工段的电气设备的安装和调试。电气设备主要有：脱硫洗涤泵 2 台、脱硫电动挡门执行器 1 台、硫胺包装机 1 套、硫胺离心机 1 套、硫胺硫化床 1 套、脱硫单梁吊 1 台、脱硫晶浆槽搅拌机 1 台、脱硫工艺水泵 2台、脱硫事故泵 1 台、脱硫晶浆泵 2 台、脱硫二级吸收泵 1 台、脱硫事故搅拌泵 1 台、脱硫氨水泵 2 台。施工难点主要为工期短、桥架配管路径复杂等。主要安装工程量如下：1、电力变压器 2 台2、低压柜 11 台 3、软启动柜 2 台4、动力、检修及操作箱 22 个5、各种电缆桥架 300 米6、各种保护管 1800 米7、低压电缆敷设 2300 米8、控制电缆敷设 1700 米9、金属构件制作安装 3 吨 二、编制依据1、十四冶建设集团云南工程安装有限公司与与云南亚太环境工程设计研究有限公司签订的《云南先锋褐煤洁净化利用试验示范工程项目锅炉烟气脱硫施工合同书》2、云南亚太环境工程设计研究有限公司设计的施工图3、电气专业规范:《建筑工程施工质量验收统一标准》(GB 50300-2001)《建筑电气安装工程施工质量验收规范》（GB 50303-2002）《电气装置安装工程电气设备交接试验标准》(GB 50150-2006)《冶金电气设备安装验收规范》(GB 50397-2007)《国家建筑标准设计图集》(2002 年合订本)《电气装置安装工程高压电器施工及验收规范》(GBJ 147-90)《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》(GBJ 148-90)《电气装置安装工程母线装置施工及验收规范》(GBJ 149-90)《电气装置安装工程电缆线路施工及验收规范》（GB 50168-2006）《电气装置安装工程接地装置施工及验收规范》（GB 50169-2006）《电气装置安装工程旋转电机施工及验收规范》（GB 50170-2006）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB 50171-92）《电气装置安装工程蓄电池施工及验收规范》（GB 50172-92）《电气装置安装工程 35KV 及以下架空线电力线路施工及验收规范》（GB 50173-92）《电气装置安装工程低压电器施工及验收规范》（G...
