某教学楼工程施工组织设计VIP免费

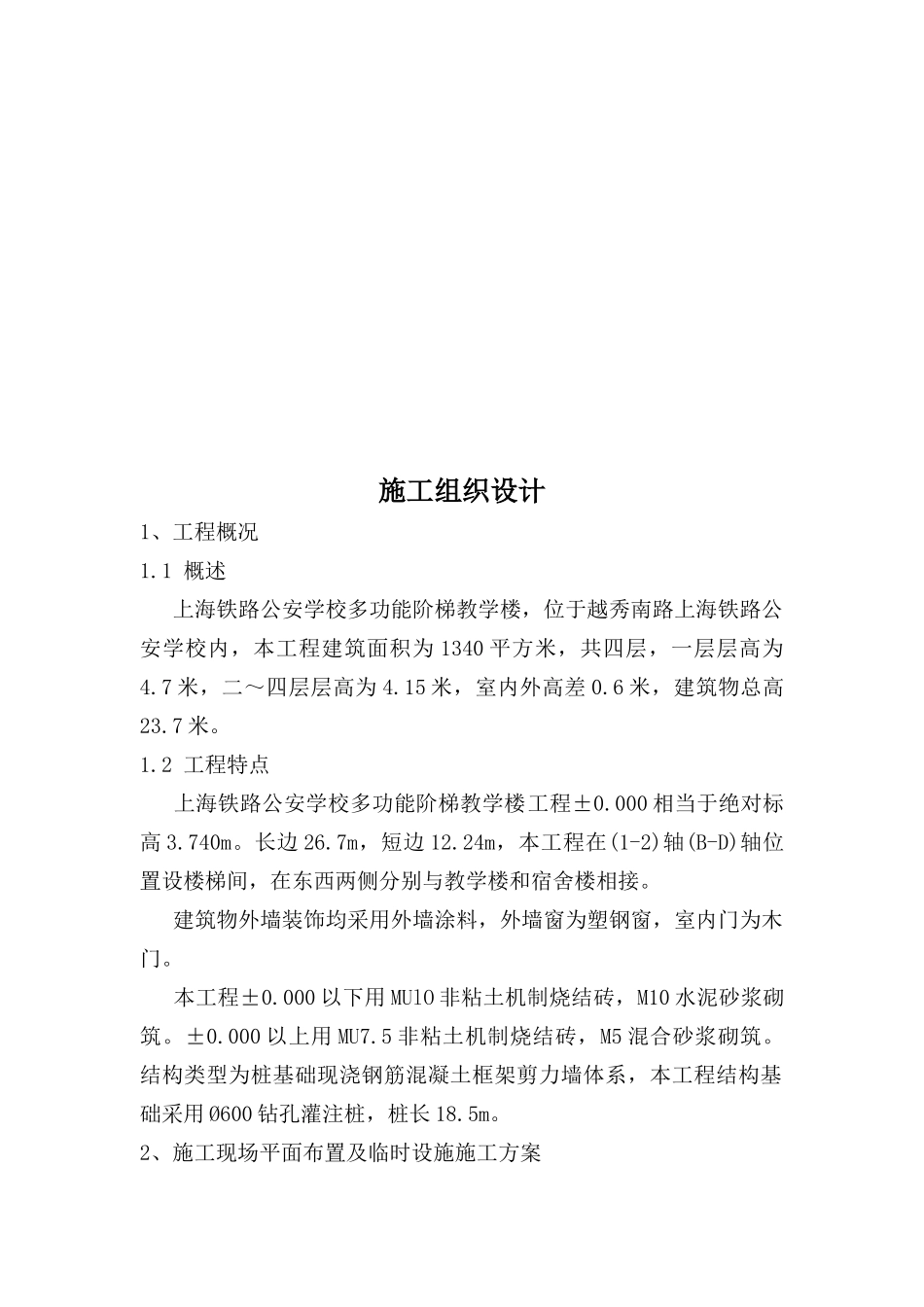

施工组织设计1、工程概况1.1 概述 上海铁路公安学校多功能阶梯教学楼，位于越秀南路上海铁路公安学校内，本工程建筑面积为 1340 平方米，共四层，一层层高为4.7 米，二～四层层高为 4.15 米，室内外高差 0.6 米，建筑物总高23.7 米。1.2 工程特点 上海铁路公安学校多功能阶梯教学楼工程±0.000 相当于绝对标高 3.740m。长边 26.7m，短边 12.24m，本工程在(1-2)轴(B-D)轴位置设楼梯间，在东西两侧分别与教学楼和宿舍楼相接。 建筑物外墙装饰均采用外墙涂料，外墙窗为塑钢窗，室内门为木门。 本工程±0.000 以下用 MUlO 非粘土机制烧结砖，M10 水泥砂浆砌筑。±0.000 以上用 MU7.5 非粘土机制烧结砖，M5 混合砂浆砌筑。结构类型为桩基础现浇钢筋混凝土框架剪力墙体系，本工程结构基础采用 Ø600 钻孔灌注桩，桩长 18.5m。2、施工现场平面布置及临时设施施工方案2.1 施工现场布置附图 1 施工现场总平面布置图附图 2 施工用电平面图附图 3 给排水平面图2.2 临时设施施工方案2.2.1 施工现场道路及场地: 尽量利用原有道路、场地加以维修加固，南侧已有的道路利用、北侧场地部分做硬面化作临时场地，硬面化具体做法为 7Omm 厚道碴垫层，2OOmm 厚 C2O 素砼面层。2.2.2 施工堆场:堆场面高出道路面 5Omm，做法为: 7Omm 道碴垫层，1OOmm 厚 C2O 素砼面层。2.2.3 施工临时供电:由业主在现场提供的配电间供电电源，供施工现场的主要机械运转,估算本工程施工总用电量 (高峰)为 316KW。2.2.4 施工临时供水:施工临时用水从业主在现场提供的 Ø5Omm 供水总管引进后分两路，采用二路分管。一路北侧施工用水，另一路提供施工现场生活用水。水管均为明管，沿围墙墙角铺设。2.2.5 现场排水:在施工场地周围布置环形排水沟 2%泛水，排水沟宽 30Omm，深 300-60Omm，用砖砌粉刷，盖板采用废旧钢筋电焊制成，，沿排水沟每隔 25m 做一个 500×500×600 集水井，最后通过800×800×1000 沉淀井后排入市政排水系统。沉淀池派人定时清理。2.2.6 施工现场消防：施工消防单独布置，按标准化工地的确要求，在各个消防关键部位安放一定数量的灭火器，专人照管，定期更换灭火剂，保证灭火器的完好。3 施工进度计划及施工进度横道图3.1 确保工期主要措施 A.组建强有力的项目经理部，实行项目法施工。 B.合理组织流水作业： 各工种作业班组制定合理的施工计划，由项目经理部进行统一协调，合理安排施工流程。 ...
