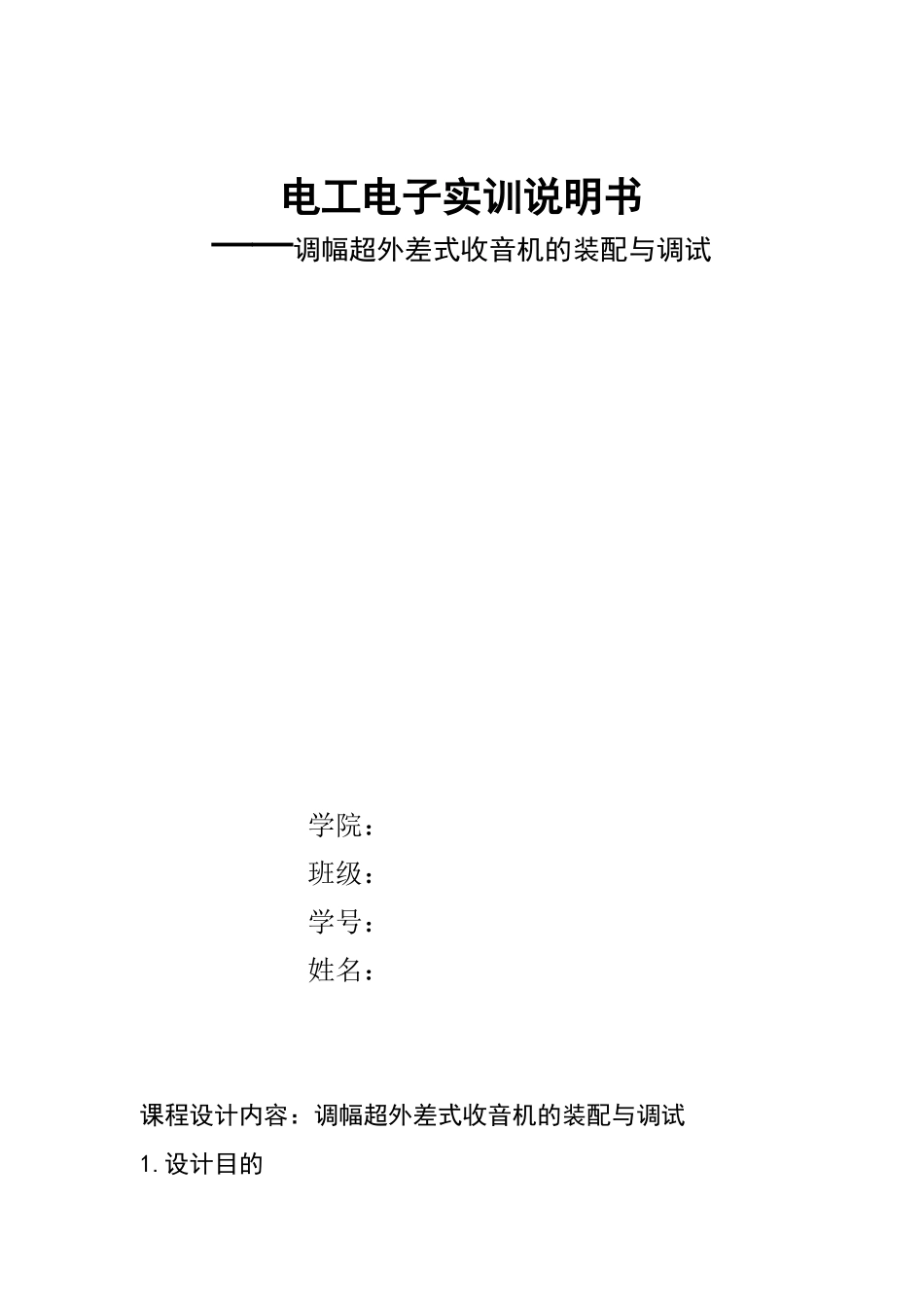

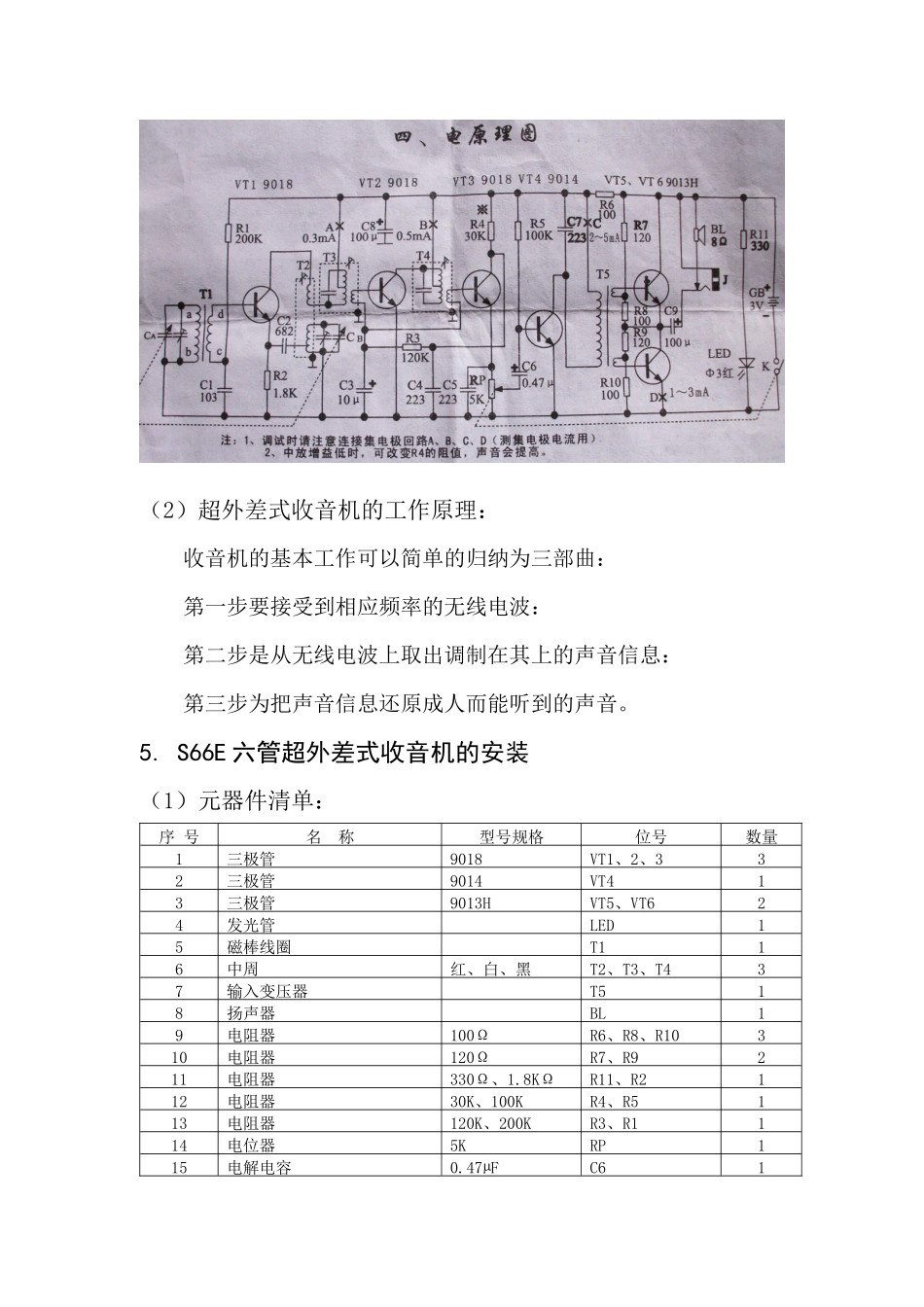

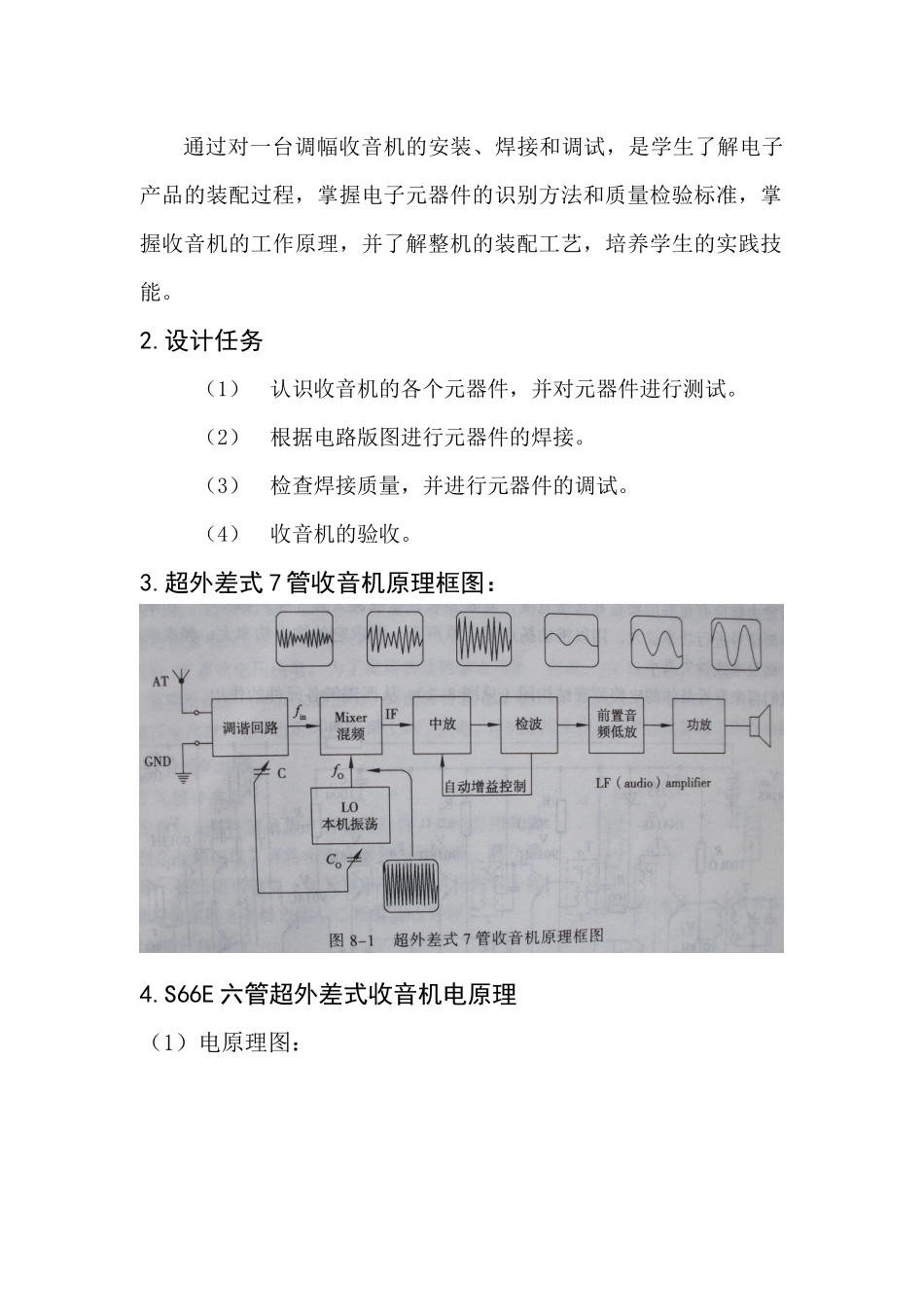

电工电子实训说明书——调幅超外差式收音机的装配与调试学院：班级：学号：姓名：课程设计内容：调幅超外差式收音机的装配与调试1.设计目的通过对一台调幅收音机的安装、焊接和调试，是学生了解电子产品的装配过程，掌握电子元器件的识别方法和质量检验标准，掌握收音机的工作原理，并了解整机的装配工艺，培养学生的实践技能。2.设计任务（1）认识收音机的各个元器件，并对元器件进行测试。（2）根据电路版图进行元器件的焊接。（3）检查焊接质量，并进行元器件的调试。（4）收音机的验收。3.超外差式 7 管收音机原理框图：4.S66E 六管超外差式收音机电原理（1）电原理图：（2）超外差式收音机的工作原理：收音机的基本工作可以简单的归纳为三部曲：第一步要接受到相应频率的无线电波：第二步是从无线电波上取出调制在其上的声音信息：第三步为把声音信息还原成人而能听到的声音。5. S66E 六管超外差式收音机的安装（1）元器件清单：序 号名 称型号规格位号数量1三极管9018VT1、2、332三极管9014VT413三极管9013HVT5、VT624发光管LED15磁棒线圈T116中周红、白、黑T2、T3、T437输入变压器T518扬声器BL19电阻器100ΩR6、R8、R10310电阻器120ΩR7、R9211电阻器330Ω、1.8KΩR11、R2112电阻器30K、100KR4、R5113电阻器120K、200KR3、R1114电位器5KRP115电解电容0.47µFC6116电解电容10µFC3117电解电容100µFC8、C9218瓷片电容682、103C2、C1219电瓷片电容223C4、C5、C7320双联电容CA121收音机前盖122收音机后盖123刻度板、音窗224双联拔盘125电位器拔盘126磁棒支架127印刷电路板128电原理图及装配说明129电池正负极片3130连接导线431耳机插座J132双联及拔盘螺丝333电位器拔盘螺丝134自攻螺丝1（2）元器件安装图：（3）安装工艺要求：在动手焊接前请用万用表将各个元件测试一下，做到心中有数，安装时请先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。a. 电阻的安装：请将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。b. 瓷片电容和三极管的剪脚的长度要适中，不要剪得太短，也不要留的太长，它们不要超过中周的高度。电解电容紧贴线路板立式安装焊接，太高会影响后盖的安装。c. 磁棒线圈的四根引线头可以直接用电烙铁配合松香锡丝来回摩擦几次即可自动镀上锡，四个线头对应的焊在线路板的铜箔面。d. 由于调谐用的双...
