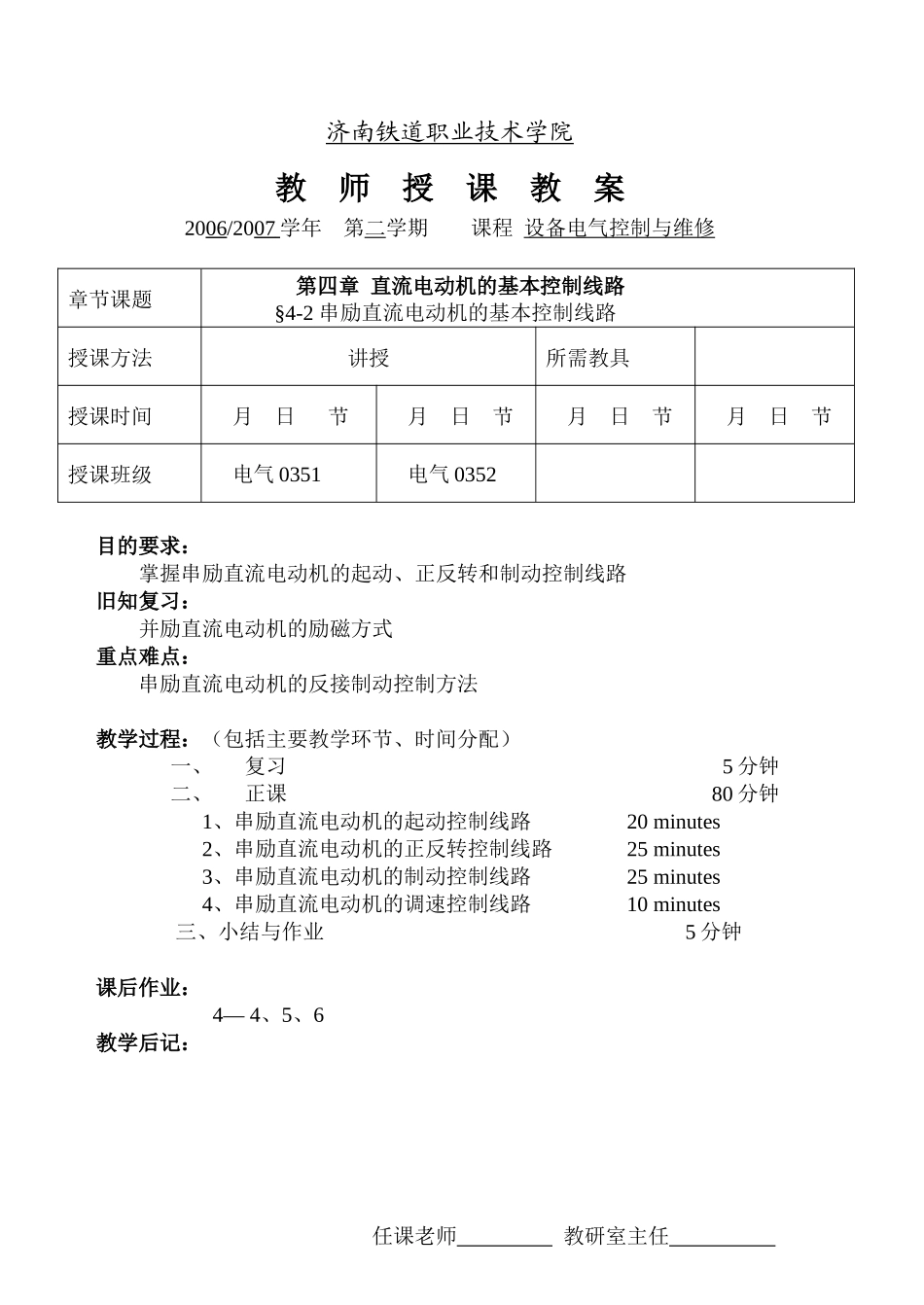

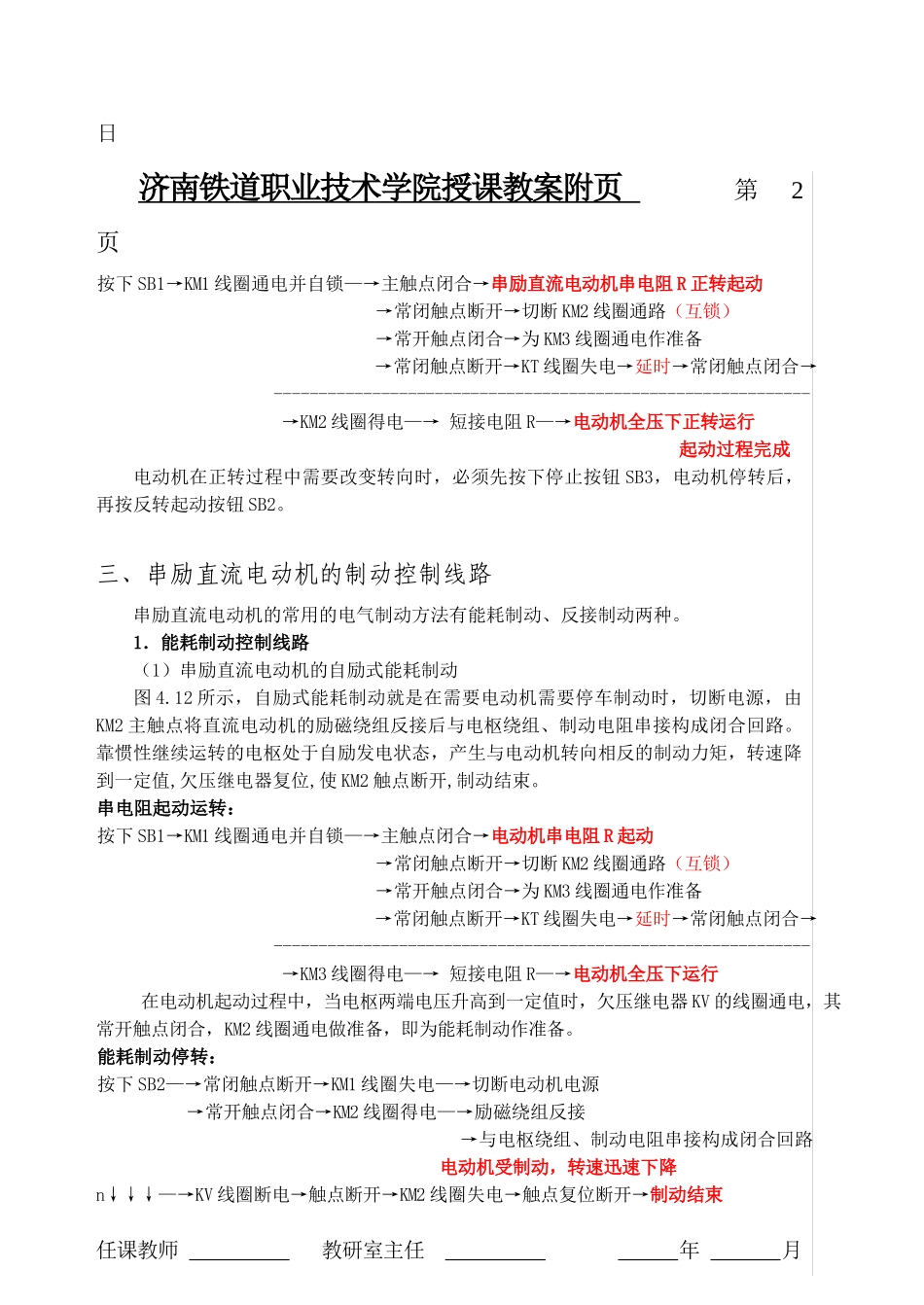

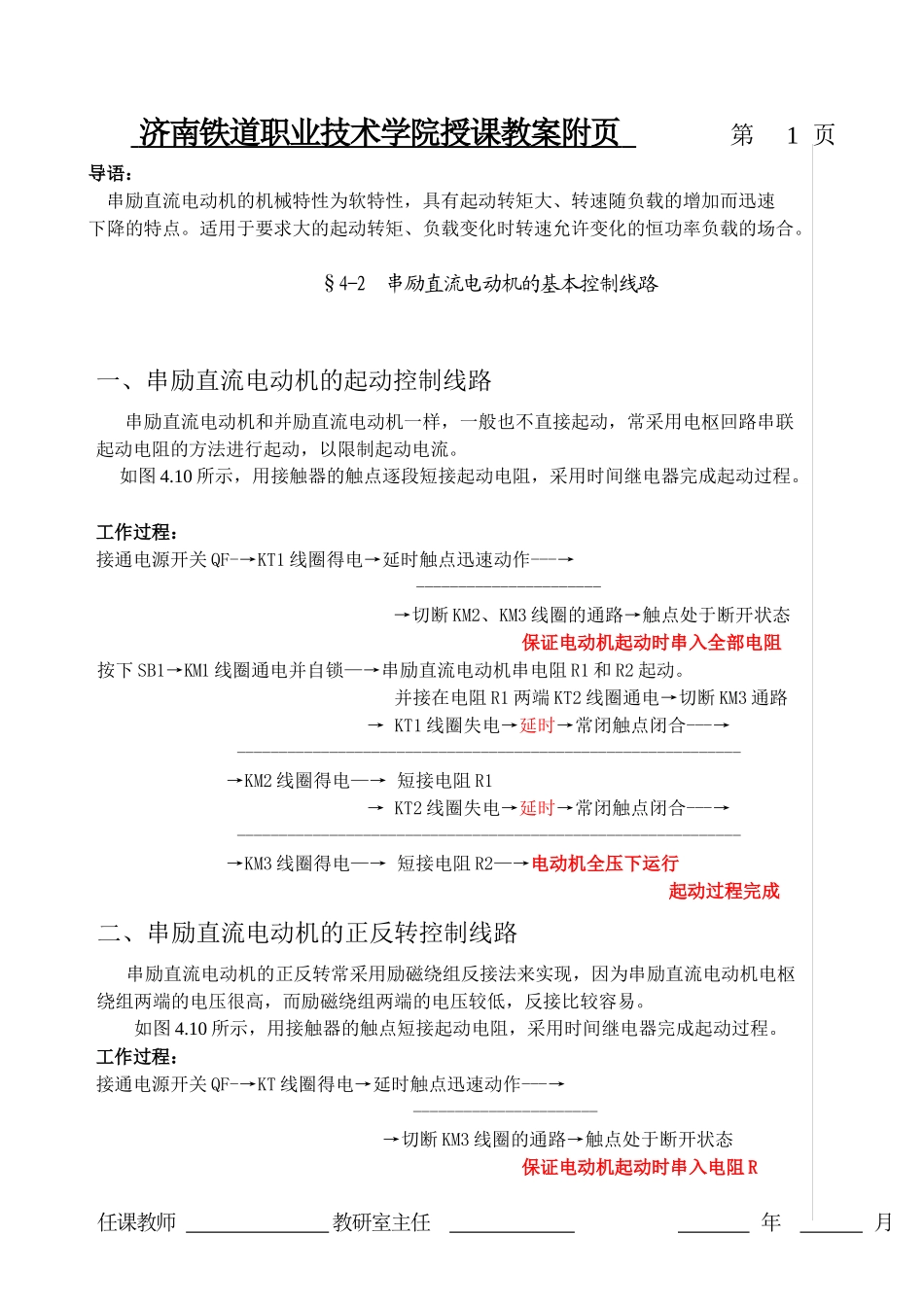

济南铁道职业技术学院教 师 授 课 教 案2006/2007 学年 第二学期 课程 设备电气控制与维修章节课题第四章 直流电动机的基本控制线路§4-2 串励直流电动机的基本控制线路授课方法讲授所需教具授课时间月 日 节月 日 节月 日 节月 日 节授课班级电气 0351电气 0352目的要求：掌握串励直流电动机的起动、正反转和制动控制线路旧知复习：并励直流电动机的励磁方式重点难点：串励直流电动机的反接制动控制方法教学过程：（包括主要教学环节、时间分配）一、复习 5 分钟二、正课 80 分钟1、串励直流电动机的起动控制线路 20 minutes2、串励直流电动机的正反转控制线路 25 minutes3、串励直流电动机的制动控制线路 25 minutes4、串励直流电动机的调速控制线路 10 minutes三、小结与作业 5 分钟课后作业： 4— 4、5、6教学后记： 任课老师 教研室主任 济南铁道职业技术学院授课教案附页 第 1 页导语： 串励直流电动机的机械特性为软特性，具有起动转矩大、转速随负载的增加而迅速下降的特点。适用于要求大的起动转矩、负载变化时转速允许变化的恒功率负载的场合。§4-2 串励直流电动机的基本控制线路一、串励直流电动机的起动控制线路串励直流电动机和并励直流电动机一样，一般也不直接起动，常采用电枢回路串联起动电阻的方法进行起动，以限制起动电流。 如图 4.10 所示，用接触器的触点逐段短接起动电阻，采用时间继电器完成起动过程。工作过程：接通电源开关 QF-→KT1 线圈得电→延时触点迅速动作---→----------------------→切断 KM2、KM3 线圈的通路→触点处于断开状态保证电动机起动时串入全部电阻按下 SB1→KM1 线圈通电并自锁—→串励直流电动机串电阻 R1 和 R2 起动。 并接在电阻 R1 两端 KT2 线圈通电→切断 KM3 通路→ KT1 线圈失电→延时→常闭触点闭合---→------------------------------------------------------------→KM2 线圈得电—→ 短接电阻 R1→ KT2 线圈失电→延时→常闭触点闭合---→------------------------------------------------------------→KM3 线圈得电—→ 短接电阻 R2—→电动机全压下运行起动过程完成二、串励直流电动机的正反转控制线路 串励直流电动机的正反转常采用励磁绕组反接法来实现，因为串励直流电动机电枢绕组两端的电压很高，而励磁绕组两端的电压较低，反接比较容易。如图 4.10 所示，用接触器的触点短接起动电阻，采...
