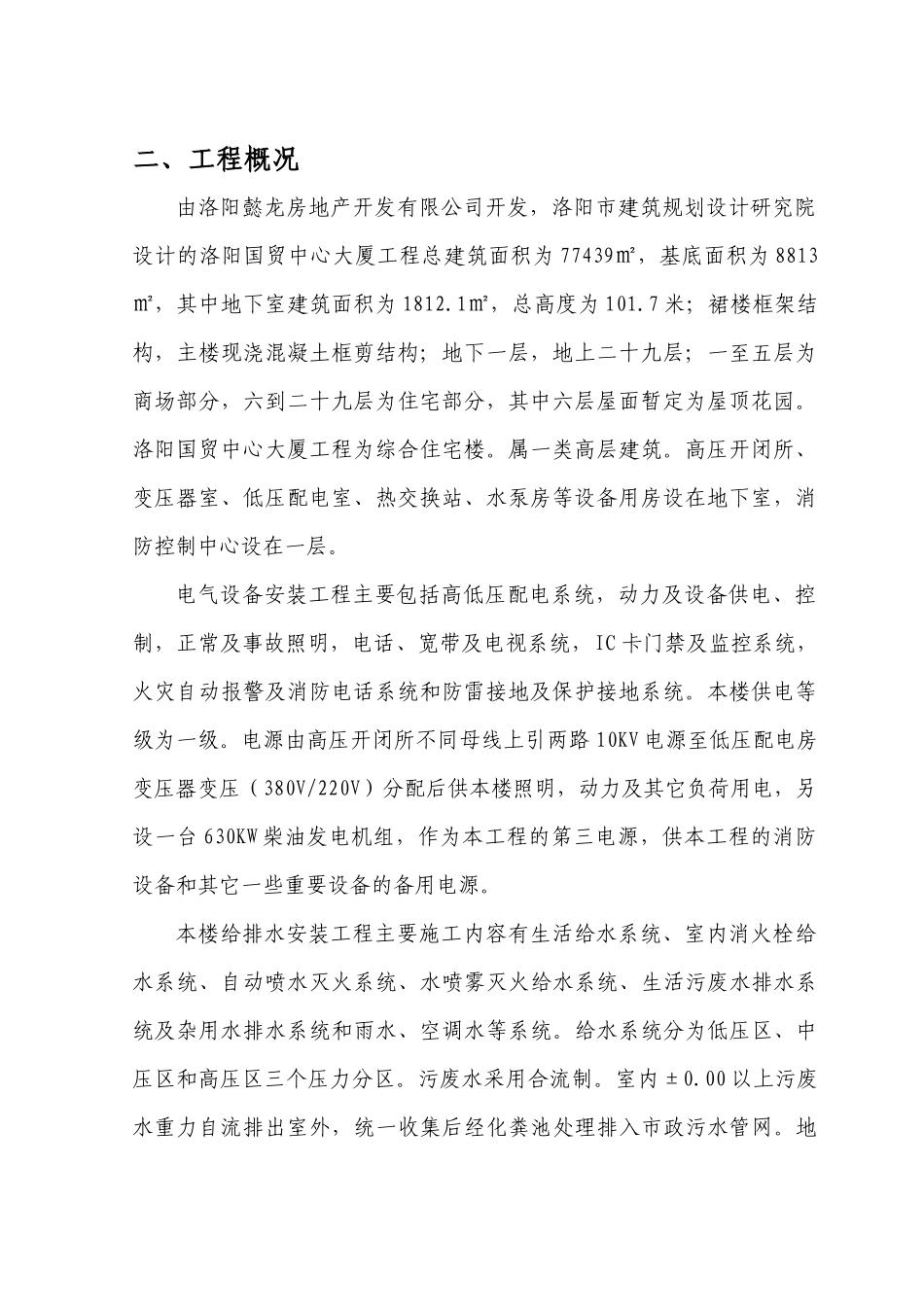

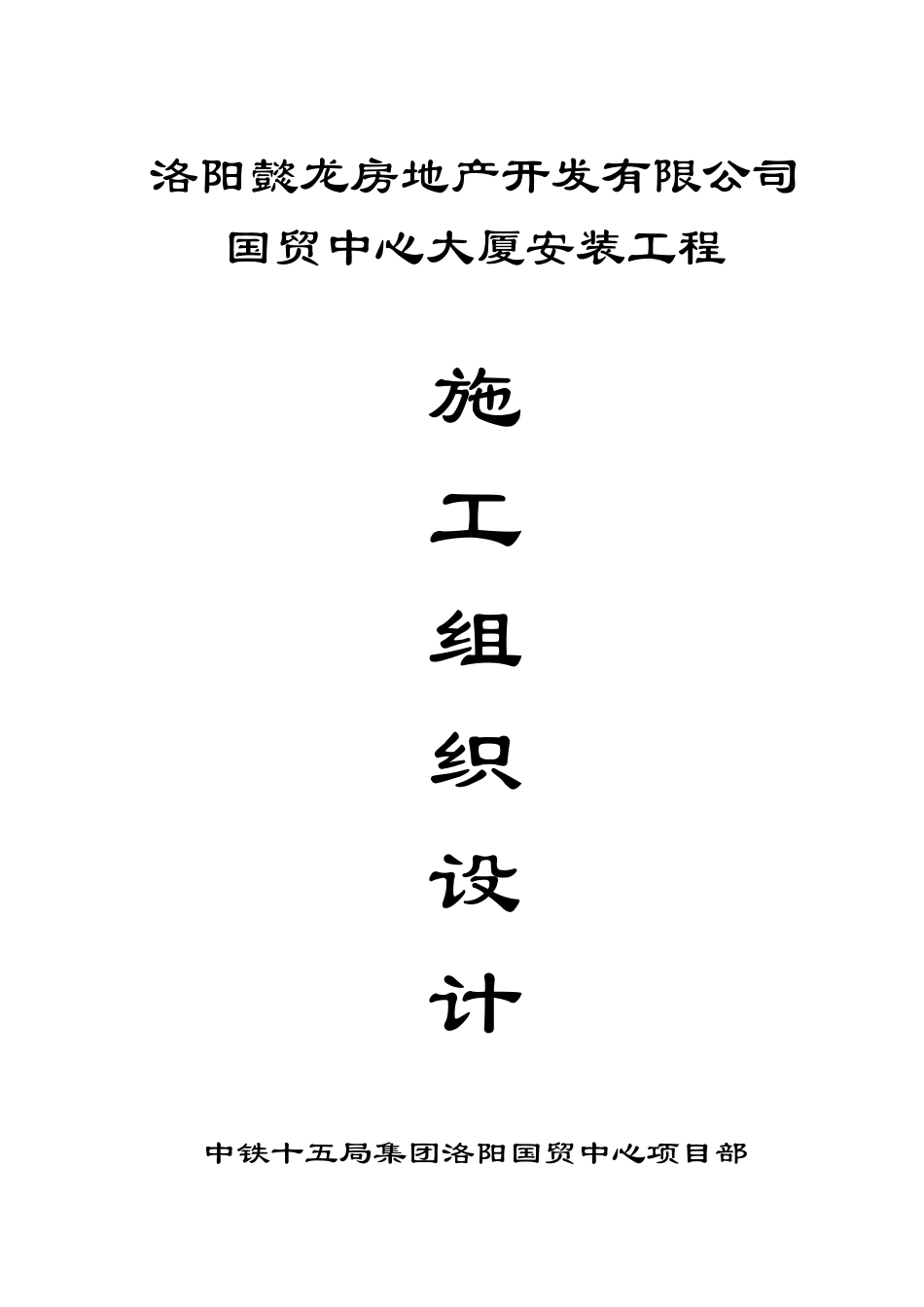

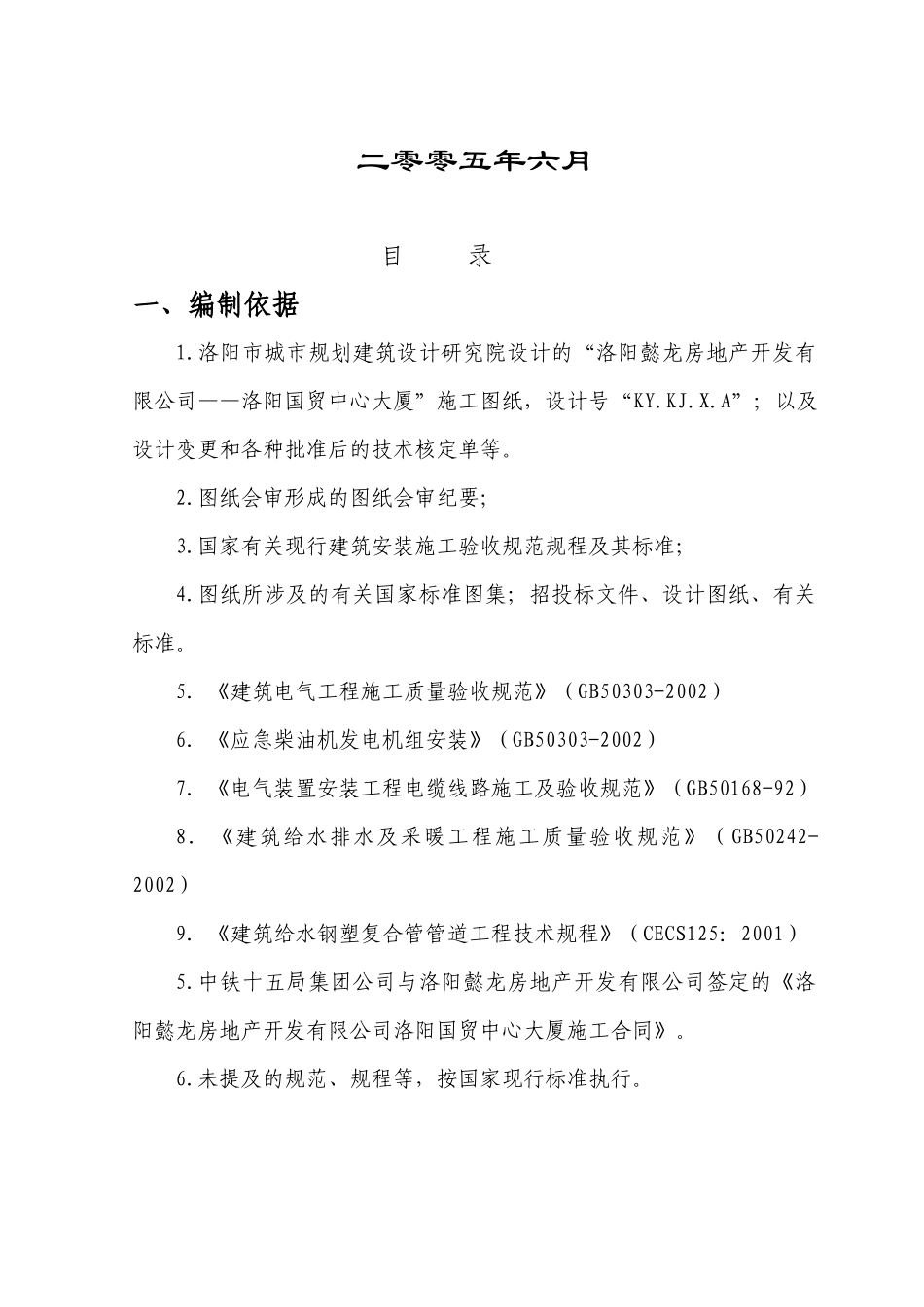

洛阳懿龙房地产开发有限公司国贸中心大厦安装工程施工组织设计 中铁十五局集团洛阳国贸中心项目部二零零五年六月 目 录一、编制依据1.洛阳市城市规划建筑设计研究院设计的“洛阳懿龙房地产开发有限公司——洛阳国贸中心大厦”施工图纸，设计号“KY.KJ.X.A”；以及设计变更和各种批准后的技术核定单等。2.图纸会审形成的图纸会审纪要；3.国家有关现行建筑安装施工验收规范规程及其标准；4.图纸所涉及的有关国家标准图集；招投标文件、设计图纸、有关标准。5．《建筑电气工程施工质量验收规范》（GB50303-2002）6．《应急柴油机发电机组安装》（GB50303-2002）7．《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）8．《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）9．《建筑给水钢塑复合管管道工程技术规程》（CECS125：2001）5.中铁十五局集团公司与洛阳懿龙房地产开发有限公司签定的《洛阳懿龙房地产开发有限公司洛阳国贸中心大厦施工合同》。6.未提及的规范、规程等，按国家现行标准执行。二、工程概况由洛阳懿龙房地产开发有限公司开发，洛阳市建筑规划设计研究院设计的洛阳国贸中心大厦工程总建筑面积为 77439㎡，基底面积为 8813㎡，其中地下室建筑面积为 1812.1㎡，总高度为 101.7 米；裙楼框架结构，主楼现浇混凝土框剪结构；地下一层，地上二十九层；一至五层为商场部分，六到二十九层为住宅部分，其中六层屋面暂定为屋顶花园。洛阳国贸中心大厦工程为综合住宅楼。属一类高层建筑。高压开闭所、变压器室、低压配电室、热交换站、水泵房等设备用房设在地下室，消防控制中心设在一层。电气设备安装工程主要包括高低压配电系统，动力及设备供电、控制，正常及事故照明，电话、宽带及电视系统，IC 卡门禁及监控系统，火灾自动报警及消防电话系统和防雷接地及保护接地系统。本楼供电等级为一级。电源由高压开闭所不同母线上引两路 10KV 电源至低压配电房变压器变压（380V/220V）分配后供本楼照明，动力及其它负荷用电，另设一台 630KW 柴油发电机组，作为本工程的第三电源，供本工程的消防设备和其它一些重要设备的备用电源。本楼给排水安装工程主要施工内容有生活给水系统、室内消火栓给水系统、自动喷水灭火系统、水喷雾灭火给水系统、生活污废水排水系统及杂用水排水系统和雨水、空调水等系统。给水系统分为低压区、中压区和高压区三个压力分区。污废水采用合流制。室内±0.00 以上污废水重力自流排出室...
