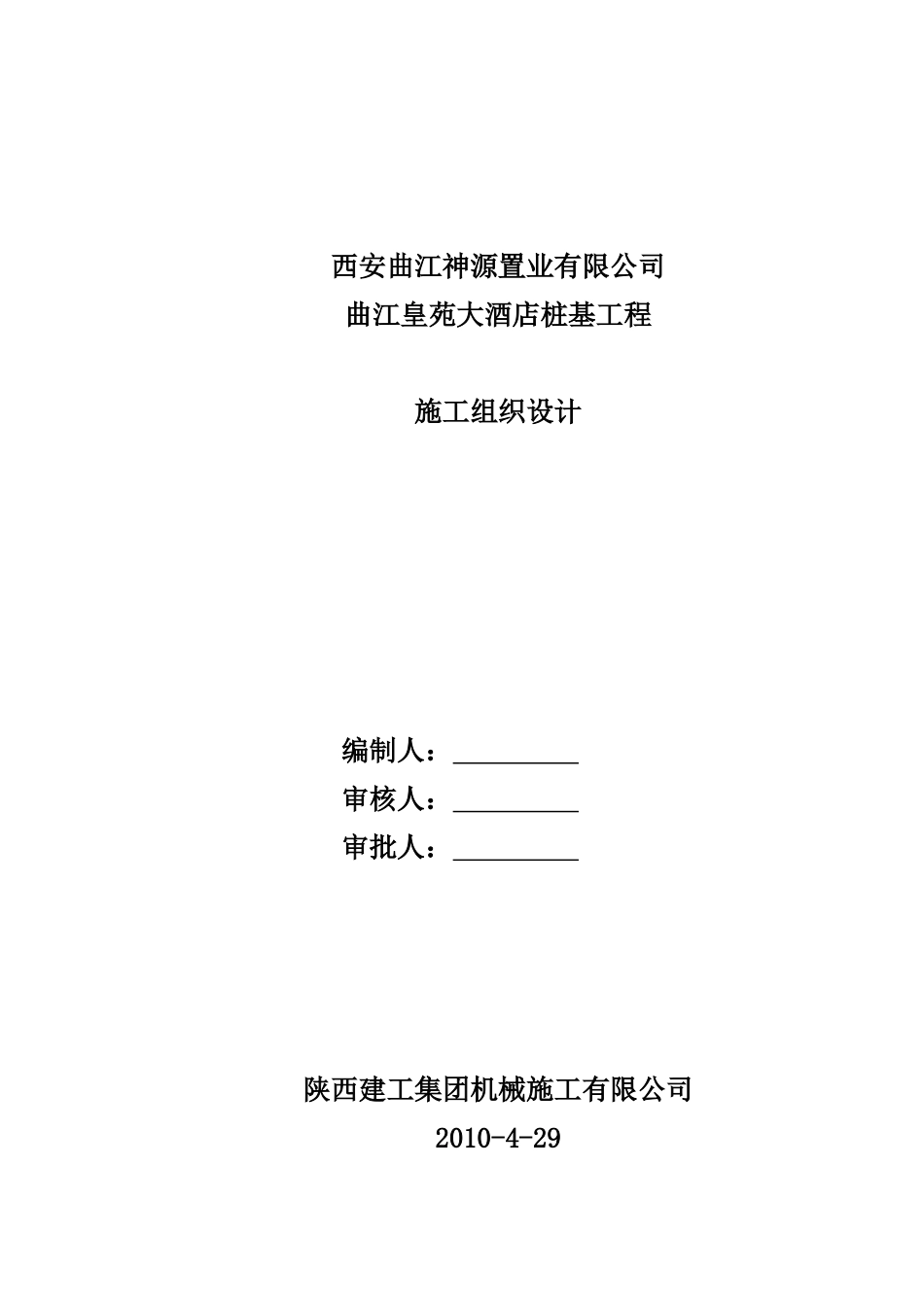

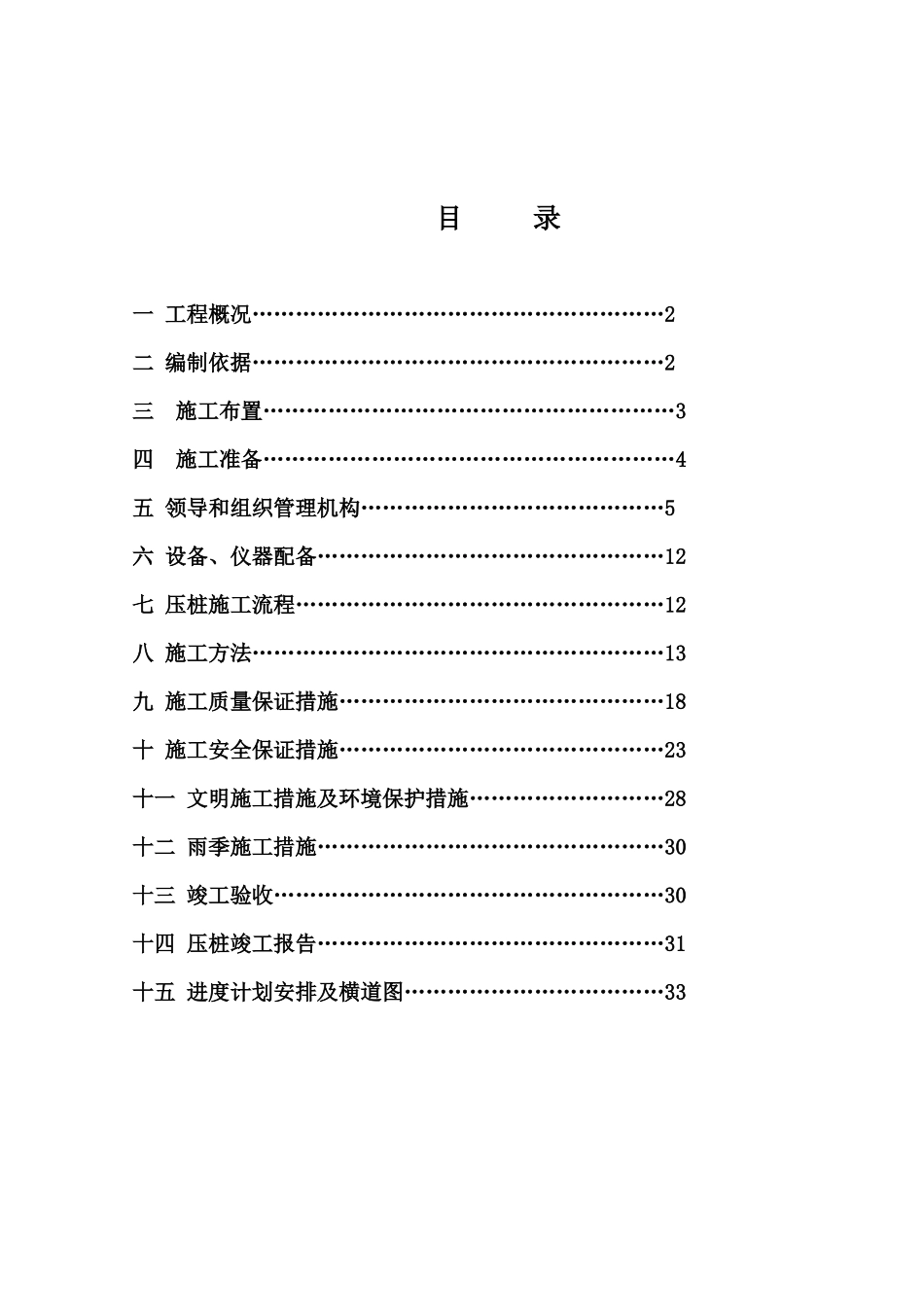

西安曲江神源置业有限公司曲江皇苑大酒店桩基工程施工组织设计编制人: 审核人: 审批人: 陕西建工集团机械施工有限公司2010-4-29目 录一 工程概况…………………………………………………2二 编制依据…………………………………………………2三 施工布置…………………………………………………3四 施工准备…………………………………………………4五 领导和组织管理机构……………………………………5六 设备、仪器配备…………………………………………12七 压桩施工流程……………………………………………12八 施工方法…………………………………………………13九 施工质量保证措施………………………………………18十 施工安全保证措施………………………………………23十一 文明施工措施及环境保护措施………………………28十二 雨季施工措施…………………………………………30十三 竣工验收………………………………………………30十四 压桩竣工报告…………………………………………31十五 进度计划安排及横道图………………………………33曲江皇苑大酒店静压桩桩基施工组织设计一.工程概况拟建工程曲江皇苑大酒店位于西安市长安路电视塔,由西安曲江神源置业有限公司开发。曲江皇苑大酒店桩基工程采用静压预制管桩。由我公司进行施工,由深圳建筑设计研究院负责设计。1-1 桩基概况:本 工 程 桩 采 用 静 压 预 应 力 ( PHC ) 管 桩 , 所 选 用 的 制 桩 图 集 为《03SG409 预制管桩标准图集》。具体桩型为 PHC- AB 500(125)-30,设计桩顶标高:除特别注明外均为-11.95m,设计图中 1~24#桩为-14.50m虚线内为-12.55m。设计单桩承载力特征值 2100KN,具体详见图纸。1.2 工程地质概况详见地勘报告1.3 工程特点:本工程采用静压预制管桩,在施工过程中具有噪音小、无污染、桩身质量稳定可靠、施工周期短,造价人才网单桩承载力高等优点,管桩预制及静压沉桩施工在西安地区也属非常成熟的桩基础施工工艺。二.编制依据2.1 深圳建筑设计研究院设计的《桩位平面布置图》;2.2 编制执行的规范、标准:a.建筑地基基础工程施工质量验收规范(GB50202-2002)b.建筑桩基技术规范(JGJ94—2008)c.混凝土结构工程施工质量验收规范(GB50204—2002)d.建筑安装工程质量检验评定标准(GBJ300—88)e.建筑地基基础设计规范(GB50007-2002)f.混凝土及预制混凝土构件质量控制程序(CE...
