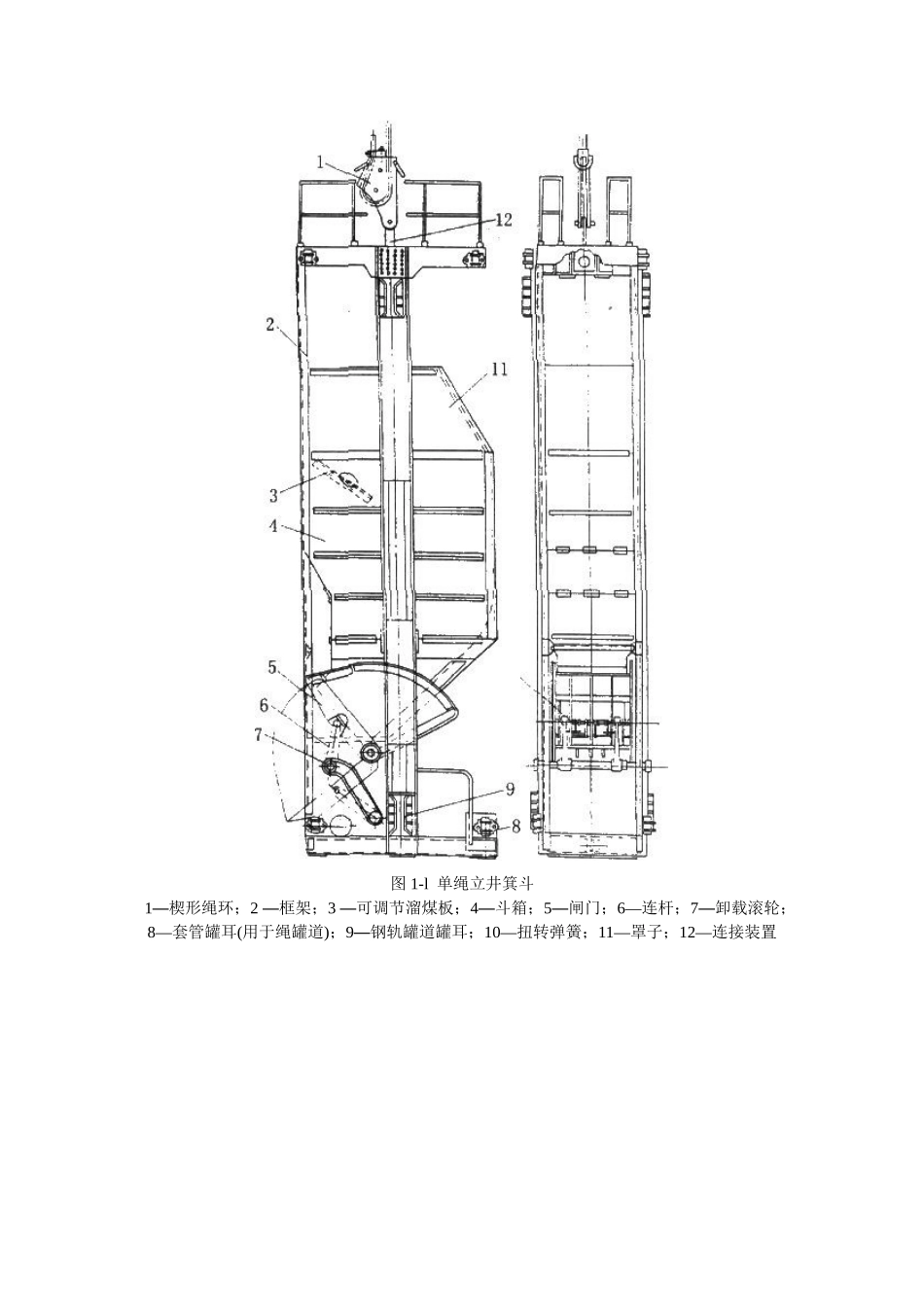

第六章 矿井提升系统3 课时第一节 提升容器提升容器按其结构可分类如下：提升容器¿¿¿¿我国煤矿竖井提升，主井普遍采用底卸式箕斗，副井普遍采用普通罐笼，斜井提升采用后壁卸载式箕斗、矿车和人车。1．箕斗及其装载设备 一、竖井箕斗 (一)箕斗我国煤矿立井广泛采用固定斗箱底卸式箕斗，其形式有很多种，过去一些矿井普遍采用扇形闸门底卸式箕斗，现在新建矿井多采用平板闸门底卸式箕斗，这种底卸式箕斗如图 1-1 所示。箕斗由斗箱 4、框架 2、连接装置 12 及闸门 5 等组成。箕斗的导向装置可以采用钢丝绳罐道，也可以采用钢轨或组合罐道。采用钢丝绳罐道时，除应考虑箕斗本身平衡外，还要考虑装煤后仍维持平衡，所以在斗箱上部装载口处安设了可调节的溜煤板 3，以便调节煤堆顶部中心的位置。 我国使用的立井单绳箕斗为 JL 或 JLY 型；多绳箕斗为 JDS、JDSY 和 JDG 型。 (二)箕斗装载设备 我国过去广泛采用鼓形箕斗装载设备。这种装载设备的最大缺点是洒煤量很大，一般达到提煤量的 10‰，有的竟高达 40‰，且在装载时不能保证箕斗的装载量。因此新的箕斗装载设备采用预先定量的装载方式，其洒煤量可以大大降低，一般仅为提煤量的 1‰，最大不超过 3‰。定量装载方式还能保证提升工作的正常化，有利于实现提升自动化。目前在新建和改建矿井的设计中已普遍采用定量装载设备。目前国内外广泛采用的定量装载设备有定量斗箱式和定量输送机式两种。图１－２所示为立井箕斗定量斗箱装载设备。图１－３所示为定量输送机装载设备示意图。 图 1-l 单绳立井箕斗1—楔形绳环；2 —框架；3 —可调节溜煤板；4—斗箱；5—闸门；6—连杆；7—卸载滚轮；8—套管罐耳(用于绳罐道)；9—钢轨罐道罐耳；10—扭转弹簧；11—罩子；12—连接装置图 1－2 立井箕斗定量斗箱装载设备1 一斗箱；2 一控制缸；3 一拉杆；4 一闸门；5 一溜槽；6 一压磁测重装置；7 一箕斗图１－３定量输送机装载设备示意图１－煤仓；２－输送机；３－活动过度溜槽；４－箕斗；５－中间溜槽；６－负荷传感器；７－煤仓闸门二、斜井箕斗斜井箕斗有后壁卸载式(简称后卸式)及翻转式两种形式。煤矿斜井提升主要采用后卸式箕斗。后卸式箕斗构造示意图如图 1-4 所示。图１－４斜井后卸式箕斗示意图１－斗箱；２－主框；３－扇形闸门；４－前轮；５－后轮；６－卸载滚轮 2．罐笼及其承接装置 一、普通罐笼 图 1-5 所示为单绳单层普通罐笼结构示意图...
