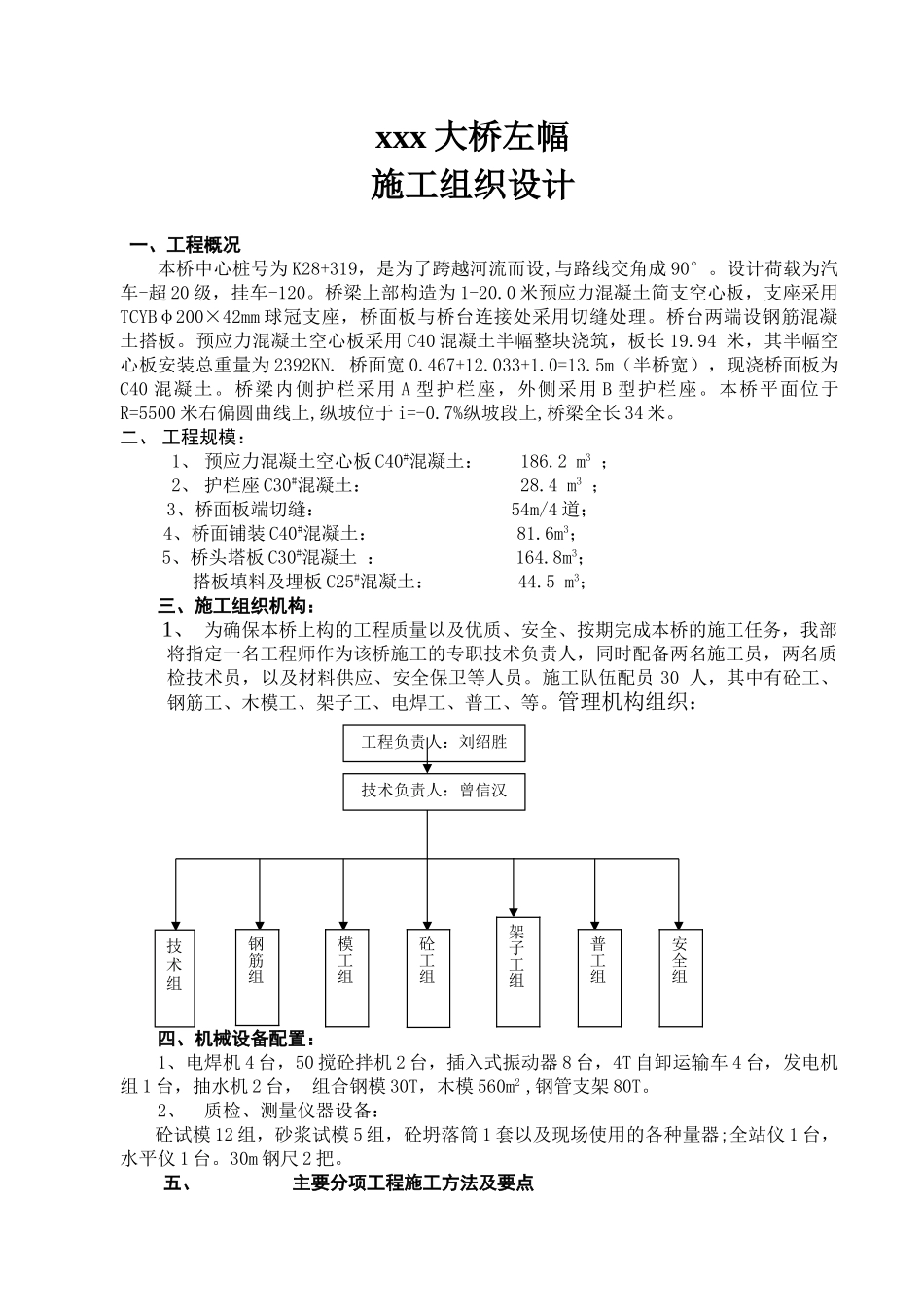

xxx 大桥左幅施工组织设计 一、工程概况本桥中心桩号为 K28+319，是为了跨越河流而设,与路线交角成 90°。设计荷载为汽车-超 20 级，挂车-120。桥梁上部构造为 1-20.0 米预应力混凝土简支空心板，支座采用TCYBφ200×42mm 球冠支座，桥面板与桥台连接处采用切缝处理。桥台两端设钢筋混凝土搭板。预应力混凝土空心板采用 C40 混凝土半幅整块浇筑，板长 19.94 米，其半幅空心板安装总重量为 2392KN. 桥面宽 0.467+12.033+1.0=13.5m（半桥宽），现浇桥面板为C40 混凝土。桥梁内侧护栏采用 A 型护栏座，外侧采用 B 型护栏座。本桥平面位于R=5500 米右偏圆曲线上,纵坡位于 i=-0.7%纵坡段上,桥梁全长 34 米。二、 工程规模：1、 预应力混凝土空心板 C40#混凝土： 186.2 m3 ； 2、 护栏座 C30#混凝土： 28.4 m3 ； 3、桥面板端切缝： 54m/4 道；4、桥面铺装 C40#混凝土： 81.6m3；5、桥头塔板 C30#混凝土 ： 164.8m3； 搭板填料及埋板 C25#混凝土： 44.5 m3； 三、施工组织机构：1、 为确保本桥上构的工程质量以及优质、安全、按期完成本桥的施工任务，我部将指定一名工程师作为该桥施工的专职技术负责人，同时配备两名施工员，两名质检技术员，以及材料供应、安全保卫等人员。施工队伍配员 30 人，其中有砼工、钢筋工、木模工、架子工、电焊工、普工、等。管理机构组织： 四、机械设备配置：1、电焊机 4 台，50 搅砼拌机 2 台，插入式振动器 8 台，4T 自卸运输车 4 台，发电机组 1 台，抽水机 2 台， 组合钢模 30T，木模 560m2 ,钢管支架 80T。 2、质检、测量仪器设备：砼试模 12 组，砂浆试模 5 组，砼坍落筒 1 套以及现场使用的各种量器;全站仪 1 台，水平仪 1 台。30m 钢尺 2 把。五、主要分项工程施工方法及要点工程负责人：刘绍胜技术负责人：曾信汉技术组钢筋组模工组砼工组架子工组普工组安全组1、放样测量：下部构造完工后，按设计图纸的要求，计算出桥梁上构有关尺寸和控制点坐标并以其实施桥梁放样，且严格控制支座垫石及底模标高。桥梁测量放样允许误差及检查方法严格按有关施工技术规范和标准进行检查和评定。 2、模板与支架1）模板与支架应具有足够的强度、刚度和稳定性，能可靠地承受施工过程中产生的各项荷载，保证结构物各部形状、尺寸准确。2）尽可能采用组合模板与大模板相结合使用，以节约木材。 3）模板板面平整，接缝严密不漏浆。 4）...
