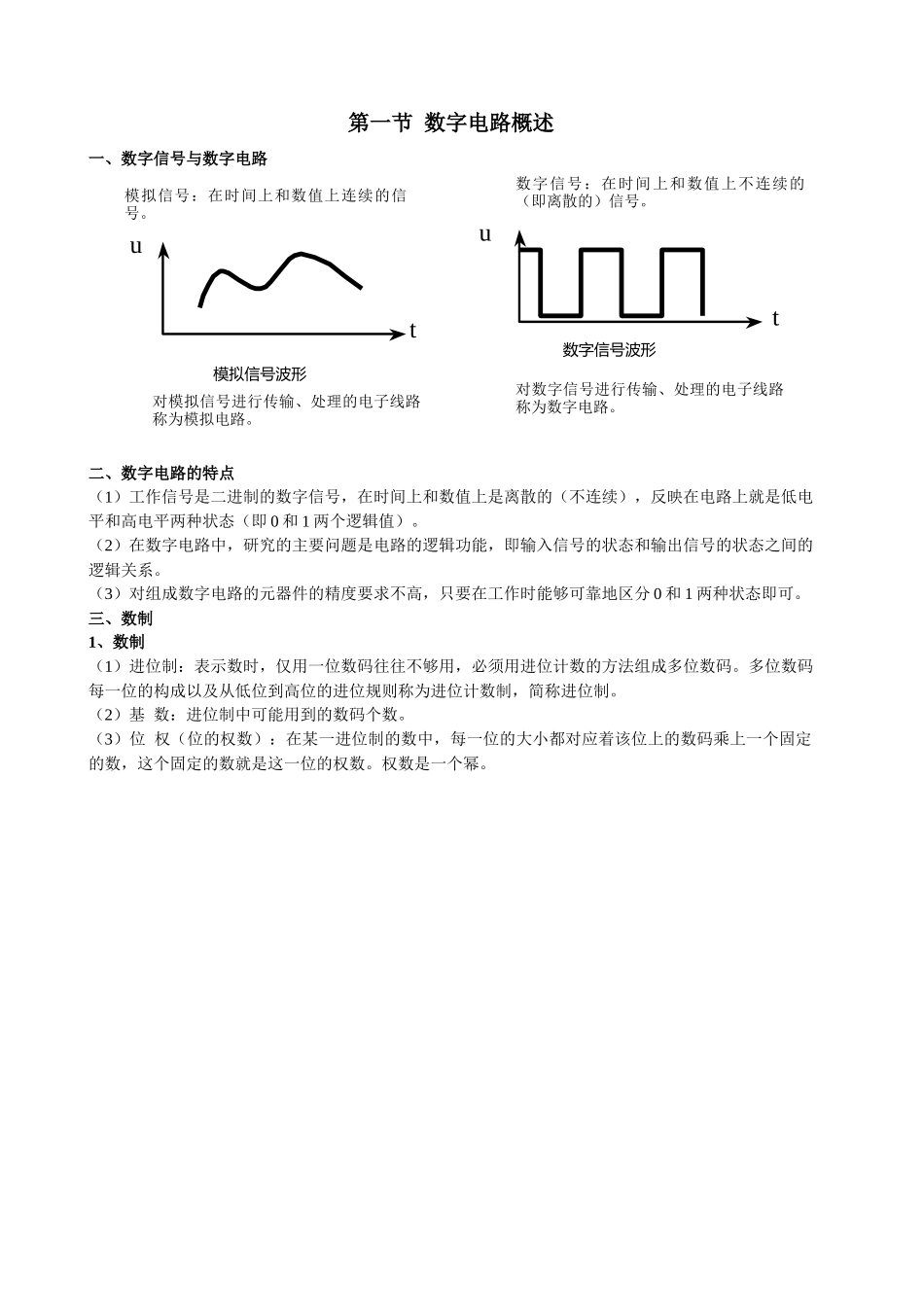

模拟信号：在时间上和数值上连续的信号。数字信号：在时间上和数值上不连续的（即离散的）信号。uu模拟信号波形数字信号波形tt对模拟信号进行传输、处理的电子线路称为模拟电路。对数字信号进行传输、处理的电子线路称为数字电路。第一节 数字电路概述一、数字信号与数字电路二、数字电路的特点（1）工作信号是二进制的数字信号，在时间上和数值上是离散的（不连续），反映在电路上就是低电平和高电平两种状态（即 0 和 1 两个逻辑值）。（2）在数字电路中，研究的主要问题是电路的逻辑功能，即输入信号的状态和输出信号的状态之间的逻辑关系。 （3）对组成数字电路的元器件的精度要求不高，只要在工作时能够可靠地区分 0 和 1 两种状态即可。三、数制1、数制（1）进位制：表示数时，仅用一位数码往往不够用，必须用进位计数的方法组成多位数码。多位数码每一位的构成以及从低位到高位的进位规则称为进位计数制，简称进位制。（2）基 数：进位制中可能用到的数码个数。（3）位 权（位的权数）：在某一进位制的数中，每一位的大小都对应着该位上的数码乘上一个固定的数，这个固定的数就是这一位的权数。权数是一个幂。数码为： 0 ～ 9 ；基数是 10 。运算规律：逢十进一，即： 9 ＋ 1 ＝ 10 。十进制数的权展开式：５ ５ ５ ５５ × １０３＝５０００５ × １０２＝ ５００５ × １０１＝ ５０５ × １００＝ ５ ＝５５５５103 、 102 、 101 、 100 称为十进制的权。各数位的权是 10 的幂。同样的数码在不同的数位上代表的数值不同。＋任意一个十进制数都可以表示为各个数位上的数码与其对应的权的乘积之和，称权展开式。即： (5555)10 ＝ 5×103 ＋ 5×102 ＋ 5×101 ＋ 5×100又如： (209.04)10 ＝ 2×102 ＋ 0×101 ＋ 9×100 ＋ 0×10 － 1 ＋ 4 ×10 －2数码为： 0 、 1 ；基数是 2 。运算规律：逢二进一，即： 1 ＋ 1 ＝ 10 。二进制数的权展开式：如：(101.01)2 ＝ 1×22 ＋0×21 ＋1×20 ＋0×2 －1 ＋1 ×2 －2 ＝(5.25)10加法规则： 0+0=0 ， 0+1=1 ， 1+0=1 ， 1+1=10乘法规则： 0.0=0 ， 0.1=0 ， 1.0=0 ， 1.1=1运算规则各数位的权是２的幂二进制数只有 0 和 1 两个数码，它的每一位都可以用电子元件来实现，且运算规则简单，相应的运算电路也容易实现。2、十进制3、二进制数码为： 0 ～ 9 、 A ～ F ；基...
