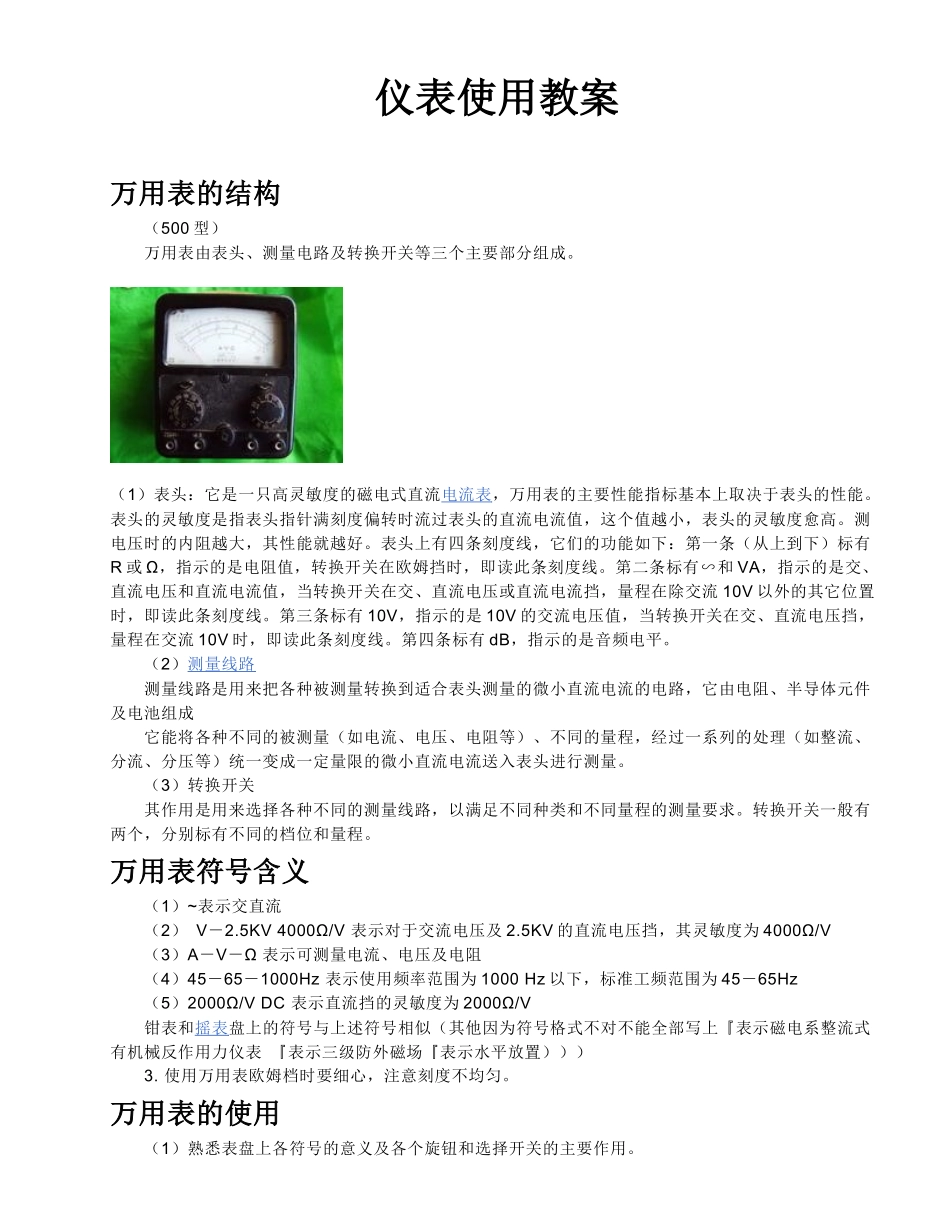

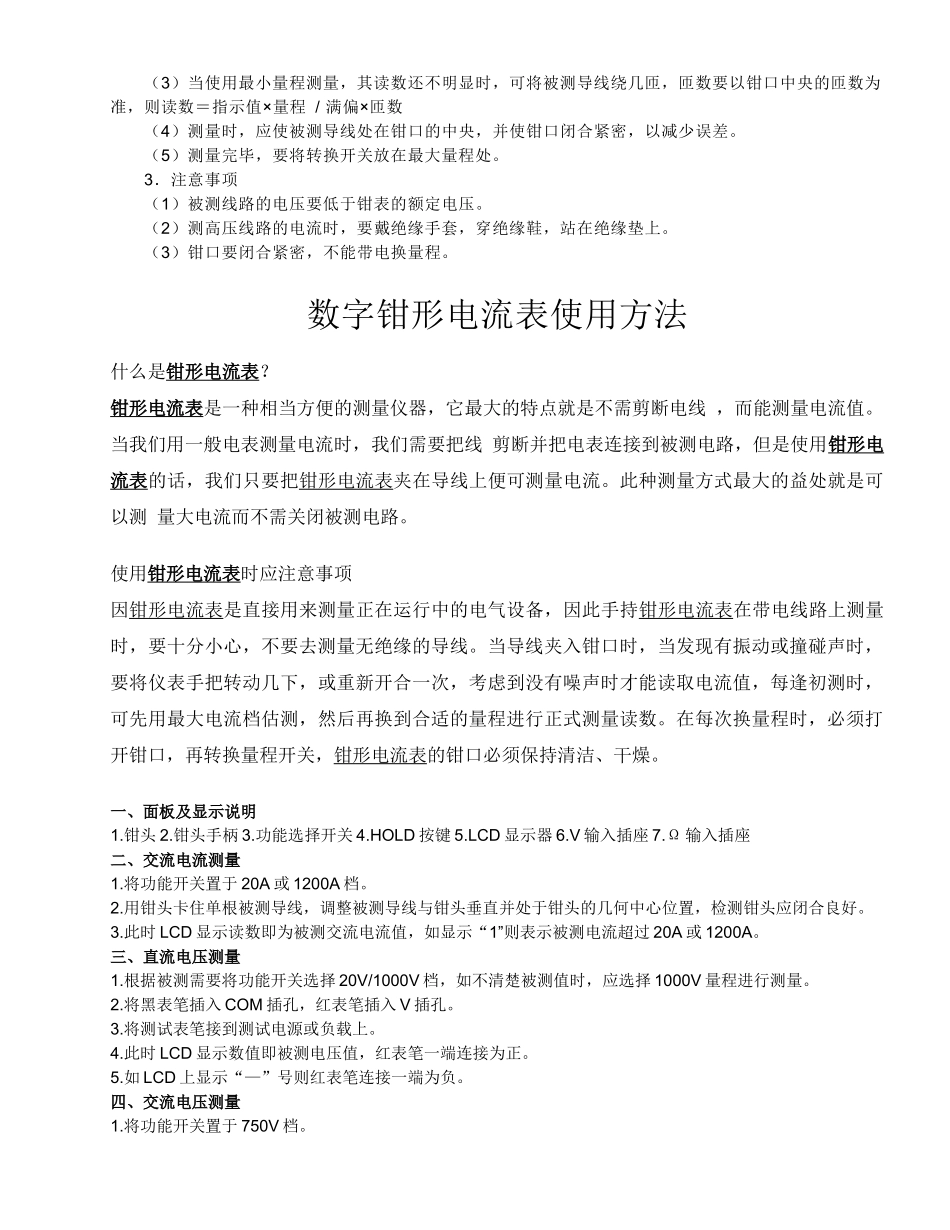

仪表使用教案万用表的结构 （500 型） 万用表由表头、测量电路及转换开关等三个主要部分组成。 （1）表头：它是一只高灵敏度的磁电式直流电流表 ，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R 或 Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有∽和 VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流 10V 以外的其它位置时，即读此条刻度线。第三条标有 10V，指示的是 10V 的交流电压值，当转换开关在交、直流电压挡，量程在交流 10V 时，即读此条刻度线。第四条标有 dB，指示的是音频电平。 （2）测量线路 测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成 它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。 （3）转换开关 其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。 万用表符号含义 （1）~表示交直流 （2） V－2.5KV 4000Ω/V 表示对于交流电压及 2.5KV 的直流电压挡，其灵敏度为 4000Ω/V （3）A－V－Ω 表示可测量电流、电压及电阻 （4）45－65－1000Hz 表示使用频率范围为 1000 Hz 以下，标准工频范围为 45－65Hz （5）2000Ω/V DC 表示直流挡的灵敏度为 2000Ω/V 钳表和摇表 盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表 『表示三级防外磁场『表示水平放置））） 3. 使用万用表欧姆档时要细心，注意刻度不均匀。 万用表的使用 （1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。 （2）测试前，首先把万用表放置水平状态，并视其表针是否处于零点（指电压、电流刻度的零点），若不在零点，则应调整表头下方的“ ”机械零位调节器 ，使指针指向零点。 （3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。 （4）选择表笔插孔的位置。 （5）测量电压：测量电压（或电流）时要选择好...
