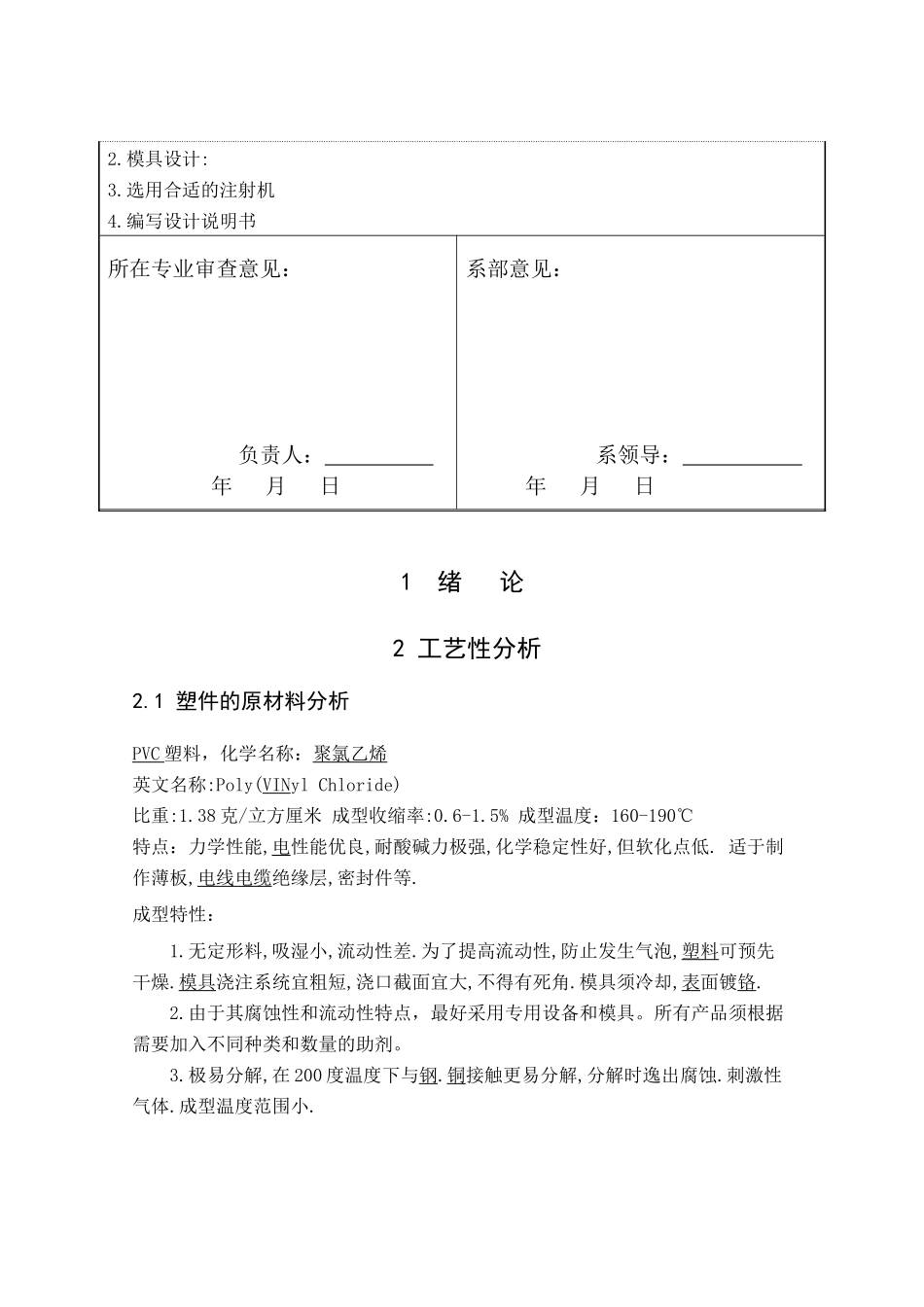

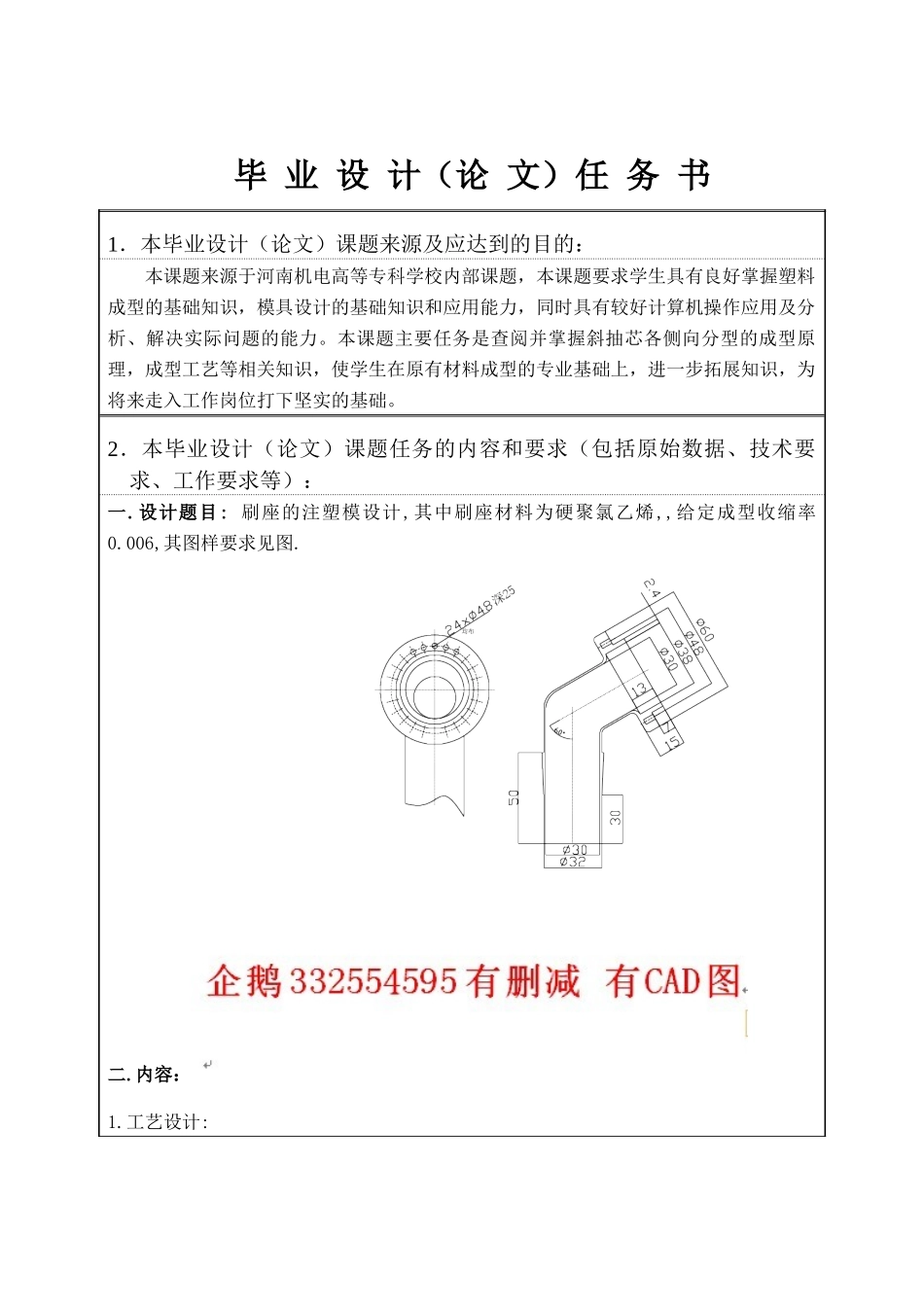

毕业设计(论文)任务书系 部: 专 业: 学生姓名: 学 号: 设计(论文)题目: 刷座注射模具的设计 起 迄 日 期: 指 导 教 师: 发任务书日期: 年 3 月 16 日毕 业 设 计(论 文)任 务 书1.本毕业设计(论文)课题来源及应达到的目的:本课题来源于河南机电高等专科学校内部课题,本课题要求学生具有良好掌握塑料成型的基础知识,模具设计的基础知识和应用能力,同时具有较好计算机操作应用及分析、解决实际问题的能力。本课题主要任务是查阅并掌握斜抽芯各侧向分型的成型原理,成型工艺等相关知识,使学生在原有材料成型的专业基础上,进一步拓展知识,为将来走入工作岗位打下坚实的基础。2.本毕业设计(论文)课题任务的内容和要求(包括原始数据、技术要求、工作要求等):一.设计题目: 刷座的注塑模设计,其中刷座材料为硬聚氯乙烯,,给定成型收缩率0.006,其图样要求见图.二.内容:1.工艺设计:2.模具设计:3.选用合适的注射机4.编写设计说明书所在专业审查意见:负责人: 年 月 日系部意见:系领导: 年 月 日1 绪 论 2 工艺性分析2.1 塑件的原材料分析PVC 塑料,化学名称:聚氯乙烯 英文名称:Poly(VINyl Chloride) 比重:1.38 克/立方厘米 成型收缩率:0.6-1.5% 成型温度:160-190℃ 特点:力学性能,电性能优良,耐酸碱力极强,化学稳定性好,但软化点低. 适于制作薄板,电线电缆绝缘层,密封件等. 成型特性: 1.无定形料,吸湿小,流动性差.为了提高流动性,防止发生气泡,塑料可预先干燥.模具浇注系统宜粗短,浇口截面宜大,不得有死角.模具须冷却,表面镀铬. 2.由于其腐蚀性和流动性特点,最好采用专用设备和模具。所有产品须根据需要加入不同种类和数量的助剂。 3.极易分解,在 200 度温度下与钢.铜接触更易分解,分解时逸出腐蚀.刺激性气体.成型温度范围小. 4.采用螺杆式注射机喷嘴时,孔径宜大,以防死角滞料.好不带镶件,如有镶件应预热. 制品材料为聚氯乙烯,是一种无毒、外观为白色的粉末,由于它对光热稳定性较差,只由加入多种助剂后,才能使它具有实用价值,它的制品一般多为组合的塑料。从使用性能上看,聚氯乙烯机械强度取决于分子量的大小及各种助剂的含量,分子量越大,机械强度越高,助剂含量越大,则强度越低,聚氯乙烯的吸水性很小(﹤50%)透气性也很低,硬度和钢性比聚氯乙烯好,耐磨性超过硫化橡胶,聚氯乙烯具有良好的电绝缘性,且具有非常良好的化学稳定性,能耐浓酸,很适于做防...
