习题答案 电子技术基础与技能 (电类专业通用)资源VIP免费

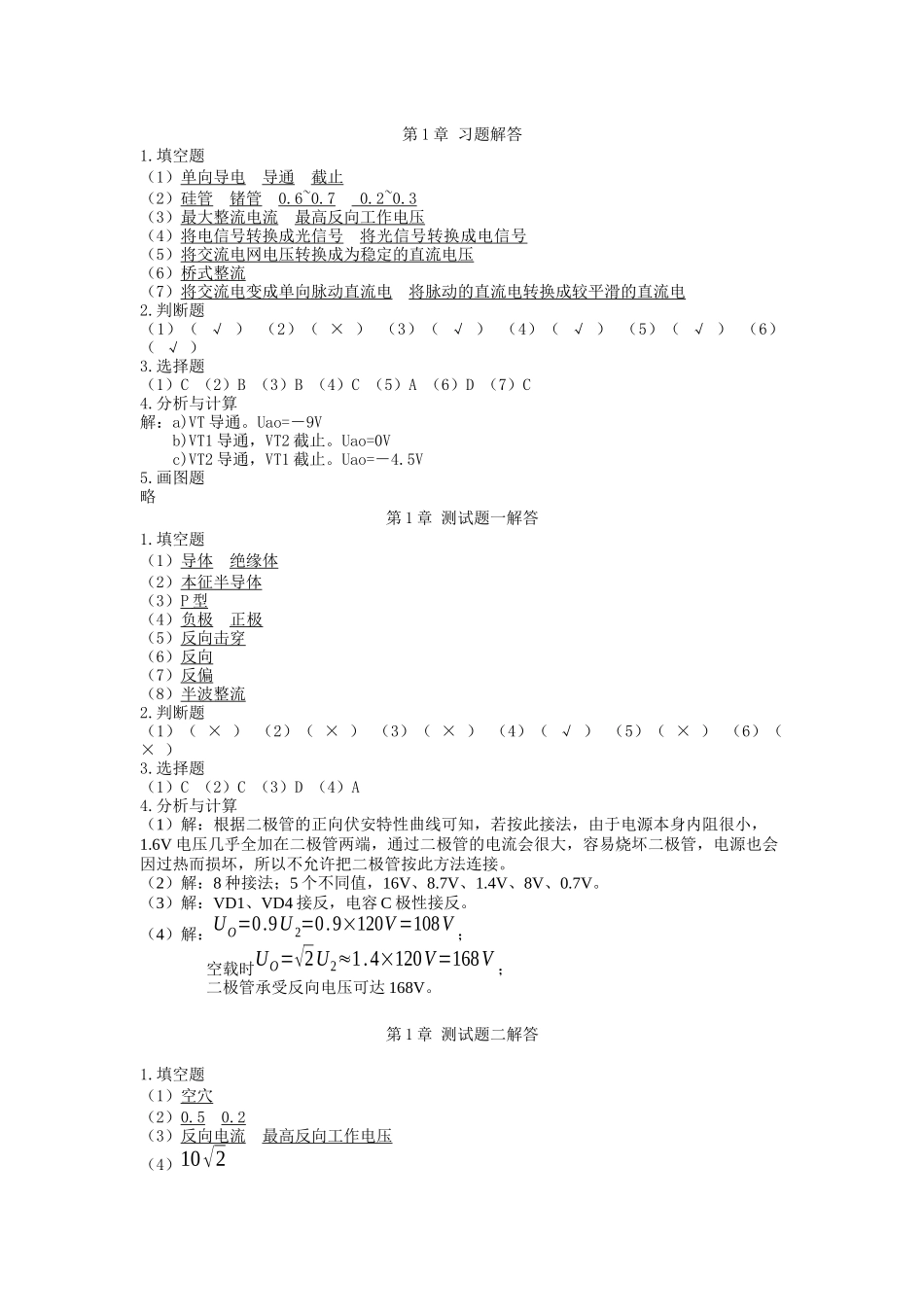

习题答案 电子技术基础与技能 (电类专业通用)资源_第1页
1/17

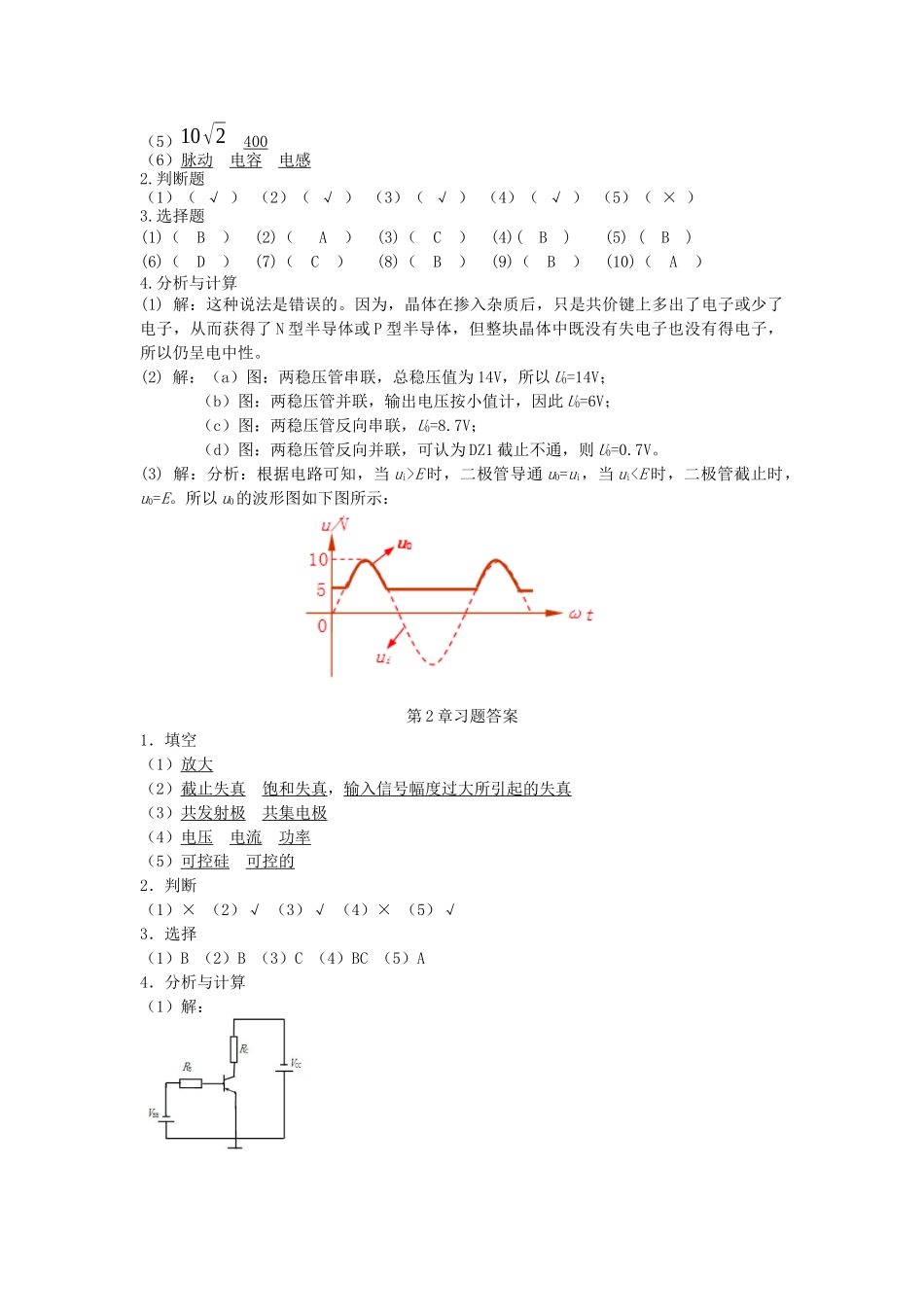

习题答案 电子技术基础与技能 (电类专业通用)资源_第2页
2/17

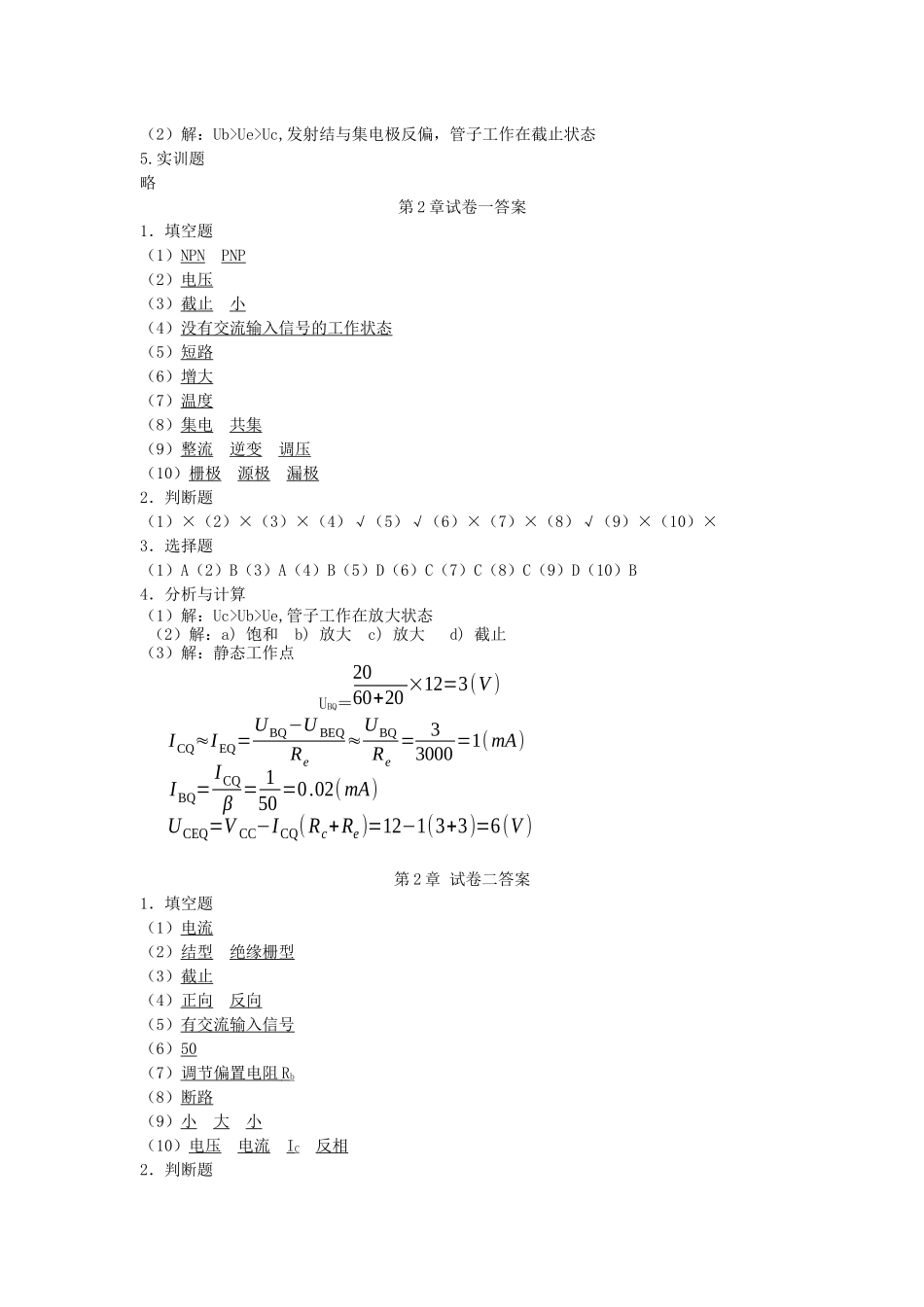

习题答案 电子技术基础与技能 (电类专业通用)资源_第3页
3/17
第 1 章 习题解答1.填空题(1)单向导电 导通 截止(2)硅管 锗管 0.6~0.7 0.2~0.3(3)最大整流电流 最高反向工作电压(4)将电信号转换成光信号 将光信号转换成电信号(5)将交流电网电压转换成为稳定的直流电压(6)桥式整流(7)将交流电变成单向脉动直流电 将脉动的直流电转换成较平滑的直流电2.判断题(1)( √ ) (2)( × ) (3)( √ ) (4)( √ ) (5)( √ ) (6)( √ )3.选择题(1)C (2)B (3)B (4)C (5)A (6)D (7)C 4.分析与计算解:a)VT 导通。Uao=-9Vb)VT1 导通,VT2 截止。Uao=0Vc)VT2 导通,VT1 截止。Uao=-4.5V5.画图题略第 1 章 测试题一解答1.填空题(1)导体 绝缘体(2)本征半导体(3)P 型 (4)负极 正极(5)反向击穿(6)反向(7)反偏(8)半波整流2.判断题(1)( × ) (2)( × ) (3)( × ) (4)( √ ) (5)( × ) (6)( × )3.选择题(1)C (2)C (3)D (4)A 4.分析与计算(1)解:根据二极管的正向伏安特性曲线可知,若按此接法,由于电源本身内阻很小,1.6V 电压几乎全加在二极管两端,通过二极管的电流会很大,容易烧坏二极管,电源也会因过热而损坏,所以不允许把二极管按此方法连接。(2)解:8 种接法;5 个不同值,16V、8.7V、1.4V、8V、0.7V。(3)解:VD1、VD4 接反,电容 C 极性接反。(4)解:UO=0.9U 2=0.9×120V =108V ;空载时UO=√2U2≈1.4×120V=168V ;二极管承受反向电压可达 168V。第 1 章 测试题二解答1.填空题(1)空穴(2)0.5 0.2(3)反向电流 最高反向工作电压(4)10√2(5)10√2 400(6)脉动 电容 电感2.判断题(1)( √ ) (2)( √ ) (3)( √ ) (4)( √ ) (5)( × ) 3.选择题(1)( B ) (2)( A ) (3)( C ) (4)( B ) (5) ( B )(6)( D ) (7)( C ) (8)( B ) (9)( B ) (10)( A ) 4.分析与计算(1) 解:这种说法是错误的。因为,晶体在掺入杂质后,只是共价键上多出了电子或少了电子,从而获得了 N 型半导体或 P 型半导体,但整块晶体中既没有失电子也没有得电子,所以仍呈电中性。(2) 解:(a)图:两稳压管串联,总稳压值为 14V,所以 U0=14V;(b)图:两稳压管并联,输出电压按小值计,因此 U0=6V;(c)图:两稳压管反向串联,U0=8.7V;(d)图:...
