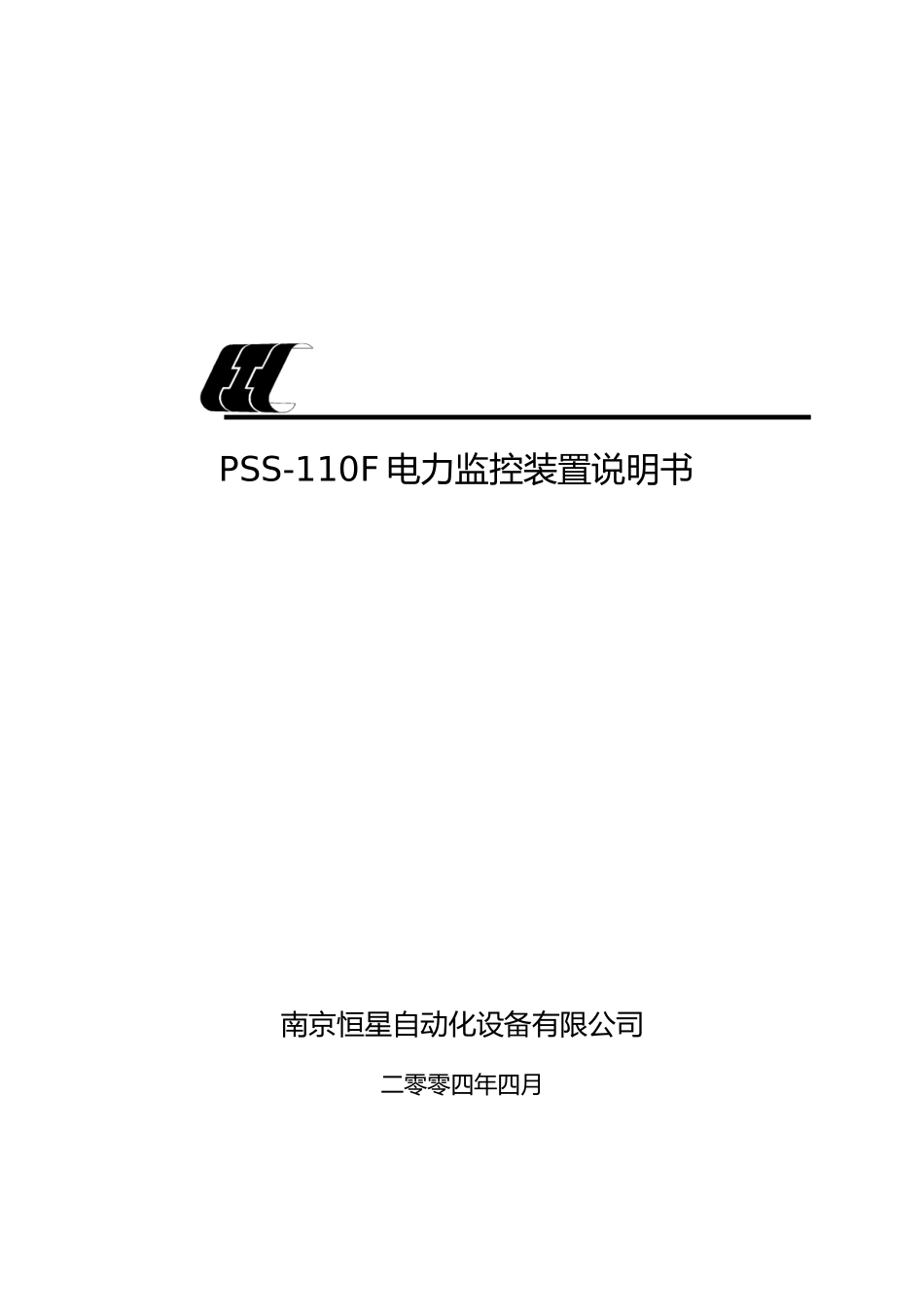

PSS-110F 电力监控装置说明书南京恒星自动化设备有限公司二零零四年四月PSS-110F 电力监控装置一.概述铁路区间信号电源(供电)是铁路安全运行的重要保障,为适应铁路提速后确保信号供电,快速分断故障区间,彻底改善自闭贯通线的运行条件实现自动监控,为从根本上解决信号供电存在的问题,我公司经多年的现场调研,结合国内外的先进技术并充分利用我公司多年生产开发铁路微机监控、微机保护等成熟经验和技术,形成具有铁路供电特点适合铁路供电自动化需求的铁路区间信号电源监控系统。 本产品作为高压监控设备,同时也可以适用于配电网 10kV 及以上各种馈线回路的远方终端和中压监控单元(配电自动化及管理系统子站),用于遮蔽场所或者户外使用的分散安装的测控单元。基本功能:□ 10KV 高压侧开关的电流测量,共 4 个交流电流采样点,其中一个作为零序 CT□ 10KV 高压侧开关的电压测量,共 4 个交流电压采样点,其中一个作为零序 PT□ 采集 16 个开关量的状态,并可以优先向远方传送状态的变化□ 接收并执行远方或当地遥控命令,以及控制返送,总共具备 6 个控制对象的跳合出口□ 具有后备电源,其容量终端正常工作大于 8 小时,当主电源故障时,能自动投入□ 开关控制异常,采集电流、电压异常的报警□ 当地或远方可进行参数设置,所有参数保存于监控装置内,掉电后不丢失□ 交流电源失电后,能对开关进行不少于分,合各一次操作□ 采集监视装置本身主要部件及后备电源的状态,故障时能传送报警信息,具备程序自恢复 除了上述的测量功能以外,PSS-110F 还有以下辅助功能:□ 可具有继电保护和重合闸功能。□ 与 GPS 对时接口, 接收、执行校时命令□ 实际开关量变位及故障产生的事件顺序记录□ 设备自诊断(提供故障诊断信息,包括通道监视)□ 有功功率、无功功率、线电压的测量计算,并有互感器的异常报警□ 能够贮存定点的监测量并按照通信规约文件传输的功能召唤后向主站传送工作电源----装置运行所需的电源可由如下几种方式提供: —直接接到市电交流 220V 上; —连接到电压互感器上; —在原电源维修或故障情况下,为维持远方终端的正常运行,由后备电源供电。 有以下输入和输出:输入:□ 4 个单相电流,4 个单相电压□ 16 个开关量输入输出:□ 6 路跳合继电器输出(2 路高压开关,其他作为备用)通讯和显示:□ 6 个 LED 发光二极管,用于指示运行状态和自检信息□ 当地 RS23...
